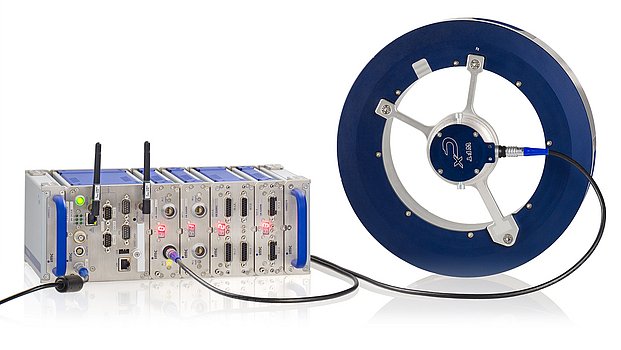

imc CRONOSflex: módulos de entrada
Como parte de la familia imc CRONOS, el nuevo imc CRONOSflex se mantiene fiel a la tradición de admitir mediciones directas de prácticamente cualquier sensor disponible para mediciones mecánicas, electromecánicas y mecatrónicas. Se pueden utilizar señales mixtas multicanal, ya sean entradas analógicas, contadores y entradas de codificador incremental, o señales basadas en bus de campo como CAN-bus, GM LAN o LIN.... lo que se desee: imc CRONOSflex puede medirlas.
Medidas modulares
Con hasta 100kSps por canal, y ahora con una capacidad de procesamiento de hasta 2 millones de muestras por segundo en cada unidad base, además de incorporar acondicionadores de señal de alta precisión configurables por software y fuentes de alimentación de sensores integradas, imc CRONOSflex es capaz de hacer frente a los principales retos en cuanto a adquisición de datos y, al mismo tiempo, ofrecer un rendimiento con una alta precisión y bajo las condiciones ambientales más exigentes.
La característica más destacable del sistema imc CRONOSflex es el mecanismo de clic de imc: puede añadir o eliminar canales de entrada analógicos condicionados por la señal de su sistema imc CRONOSflex en cuestión de segundos simplemente haciendo "clic" en un módulo dentro o fuera de la torre. La carcasa rígida del módulo y el reconocimiento automático a través del software imc STUDIO proporcionan lo último en modularidad flexible. Opcionalmente, los módulos CRONOSflex de imc pueden distribuirse, conectados con la unidad base u otros bloques satélite a través de un cable Ethernet estándar.
Al igual que todas las entradas del sistema de adquisición de datos imc, los módulos CRONOSflex de imc integran acondicionamiento de señal, filtrado analógico, digitalizadores de 24 bits de alta precisión y procesamiento digital de la señal. En este sentido, imc ofrece una gran variedad de módulos, desde el módulo universal de 8 canales UNI2-8 (CRFX/UNI2-8), hasta módulos de medición más específicos.
Alle Messmodule

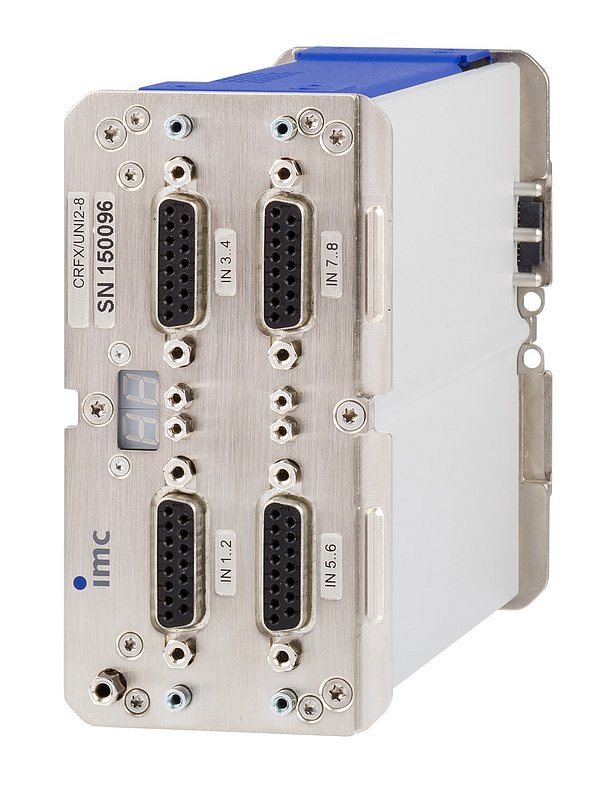

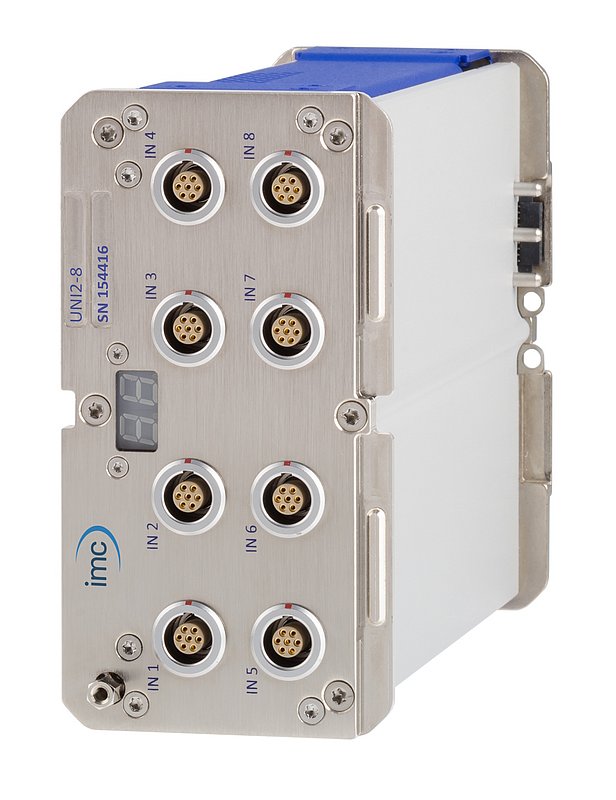

UNI2-8
8-canales. Amplificador de medida universal y alto rendimiento
El UNI2-8 es un amplificador de medida universal. Con 8 entradas analógicas diferenciales, permite la medición de:
- Tensión y corriente (20 mA)
- Temperatura (termopar y PT100)
- Extensometría (Puente completo, 1/2 y 1/4 de puente)
- Sensores IEPE/ICP (a través del conector de terminal DSUB, opcional)
Fuente de alimentación variable (de 2.5v a 24V) para la alimentación de sensores externos y medidas de puente. Configurable a traves de software imc.
Lo más destacado:
- Un solo amplificador para todas las magnitudes de medición relevantes
- Extenso ancho de banda para cada señal, de hasta 48 kHz
- Ajuste muy fino para el rango de entrada en tensión (±5 mV a ±50 V)
- Cada canal cuenta con su propio filtro ajustable (por ejemplo, filtro antialiasing) y un convertidor A/D simultáneo.
- Asistente gráfico para la configuración de puentes de extensometría.
- Software seleccionable para completar cuartos de puente de 120 y 350 Ω
- Compatible con imc Plug & Measure (Hojas de datos electrónicos del transductor (IEEE 1451))
Aplicaciones típicas:
Proporciona la máxima flexibilidad cuando cambian los requisitos de medición y de sensores.

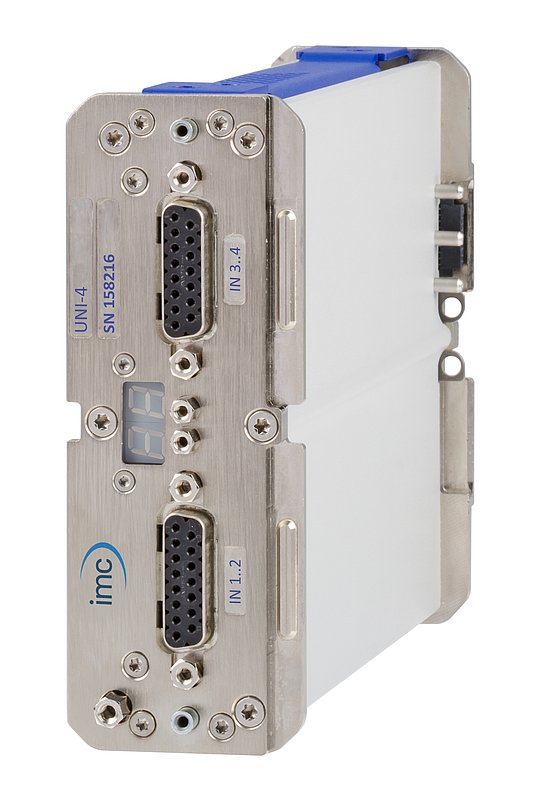

UNI-4
4 Canales. Amplificador de medida universal y alto rendimiento.
El UNI-4 es el amplificador de medida más universal de la gama. Con 4 entradas analógicas diferenciales, es capaz de medir:
- Tensión y corriente (medición aislada)
- Temperatura (termopar, mediciones aisladas)
- PT100, PT1000
- Sensores de puente y Extensometría (Puente completo, 1/2 y 1/4 de puente)
- Sensores IEPE/ICP (a través del conector de terminal DSUB opcional).
Para la alimentación de sensores externos o para la medición de puentes se dispone de tensiones de alimentación (no aisladas) configurables de forma independiente entre 0,25 V y 24 V. Los canales están aislados galvánicamente de forma individual para la medición de tensión, corriente y termopar. Cada canal está equipado con su propio convertidor A/D simultáneo y filtro ajustable (por ejemplo, filtro antialiasing).
Características destacadas:
- Medición individual y galvánicamente aislada de tensión, corriente y termopares.
- Sensor y alimentación de puente configurables individualmente en función del canal.
- Compatible con PT100 y PT1000.
- Extenso ancho de banda para cada señal, de hasta 48 kHz
- Terminación interna de cuarto de puente para 120, 350 y 1 kΩ.
- Compatible con imc Plug & Measure (Hojas de datos electrónicos del transductor (IEEE 1451))
Aplicaciones típicas:
Proporciona la máxima flexibilidad cuando cambian los requisitos de medición y de sensores, incluidos los suministros de sensores individuales por canal.
LV3-8
8 Canales. Amplificador de medida diferencial.
El LV3-8 es un amplificador de medida diferencial con 8 canales para la medición de:
Tensión y corriente (20 mA).
Sensores IEPE/ICP (con conector terminal DSUB, opcional).
Características destacadas:
Económico y de alta resolución para medición de corriente y tensión.
Ajuste muy fino para el rango la tensión de entrada (±5 mV a ±50 V)
Extenso ancho de banda para cada señal, de hasta 48 kHz
Cada canal cuenta con su propio filtro ajustable (por ejemplo, filtro antialiasing) y un convertidor A/D simultáneo.
Compatible con imc Plug & Measure (Hojas de datos electrónicos del transductor (IEEE 1451))
Aplicaciones típicas:
Ideal para medicion de señales con sensores basados en tensión, corriente de hasta 20 mA con un ancho de banda elevado.
ISO2-8
8 Canales, amplificador de medida diferencial aislado
El ISO2-8 es un amplificador de medición diferencial con 8 canales flotantes aislados galvánicamente para mediciones de alta precisión de:
- Tensión y corriente (20 mA)
- Temperatura (termopares y PT100)
- Sensores IEPE / ICP (con conector de terminal DSUB, opcional)
Características destacadas:
- Entradas aisladas por canal y separadas galvánicamente
- Rango de tensión de entrada ajustable con gran precisión (±5 mV a ±50 V)
- Señal de ancho de banda de hasta 11Khz
- Cada canal cuenta con su propio filtro ajustable (por ejemplo, filtro antialiasing) y un convertidor A/D simultáneo.
- Compatible con imc Plug & Measure (Hojas de datos electrónicos del transductor (IEEE 1451)
Aplicaciones típicas:
Ideal para mediciones con condiciones de potencial poco definidas, como a bordo de vehículos o en el sector ferroviario.
ISOF-8
8 Canales, Amplificador de medida diferencial aislado y rápido.
El ISO2-8 es el amplificador de medición diferencial con 8 canales flotantes, aislados galvánicamente y un rápido ancho de banda. Para sus mediciones de alta precisión de:
- Tensión y corriente (20 mA)
- Temperatura (termopares y PT100)
- Sensores IEPE / ICP (con conector de terminal DSUB, opcional)
Características destacadas:
- Entradas aisladas por canal y separadas galvánicamente
- Rango de tensión de entrada ajustable con gran precisión (±5 mV a ±50 V)
- Extenso ancho de banda para cada señal, de hasta 48 kHz
- Cada canal cuenta con su propio filtro ajustable (por ejemplo, filtro antialiasing) y un convertidor A/D simultáneo.
- Compatible con imc Plug & Measure (Hojas de datos electrónicos del transductor (IEEE 1451))
Aplicaciones típicas:
Ideal para mediciones con condiciones de potencial poco definidas, como a bordo de vehículos o en el sector ferroviario con requisitos de ancho de banda elevados.

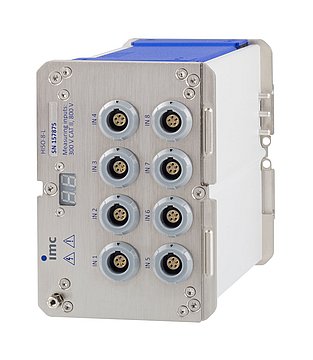

HISO-8
8 Canales. Amplificador de medida diferencial muy aislado
El HISO-8 es un amplificador aislado de medición diferencial con 8 entradas analógicas para medir señales pequeñas de tension con alto aislamiento de modo común de hasta 800 V. Dependiendo del tipo de módulo, se admiten las siguientes señales y sensores:
- Tensión (± 50 mV a ± 60 V)
- Corriente (20 mA)
- Sensores de Temperatura PT100, PT1000
- Termopares
Características destacadas:
- Señales aisladas por canal, entradas separadas galvánicamente
- Alto aislamiento en modo común, hasta 800 V.
- Resistencia a sobretensión ± 600 V (diferencial)
- Alto ancho de banda de señal hasta 11 kHz
- Cada canal cuenta con su propio filtro ajustable (por ejemplo, filtro antialiasing) y un convertidor A/D simultáneo.
Aplicaciones típicas:
- Pruebas en el entorno de eMobility (por ejemplo, vehículos eléctricos e híbridos)
- Entornos en los que se debe garantizar la completa seguridad personal en caso de error
- Mediciones en componentes de alto voltaje como baterías, componentes electrónicos de potencia y circuitos de alimentación. Entradas de bajo voltaje, incluidas señales de medición de corriente externa shunt.

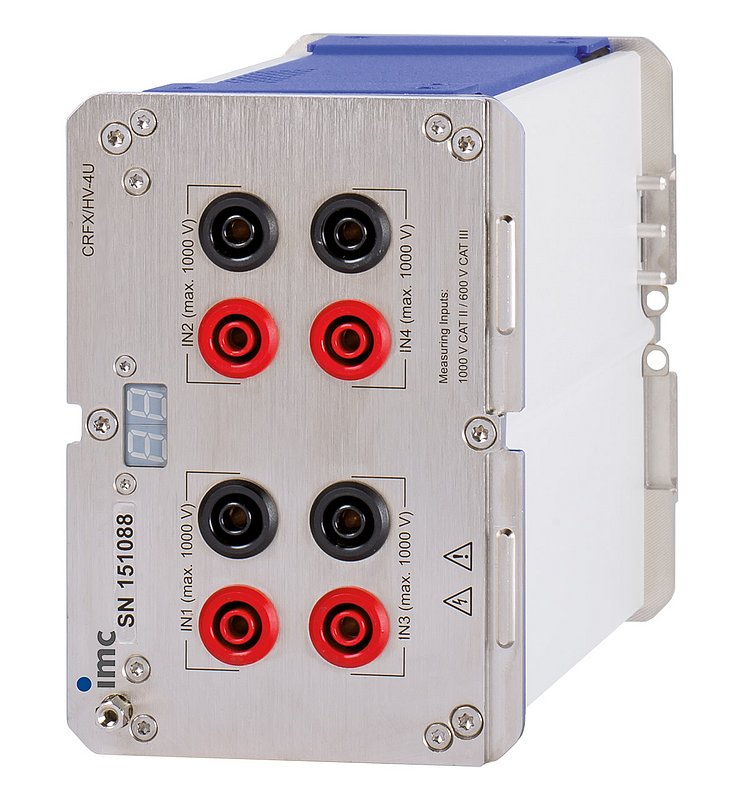

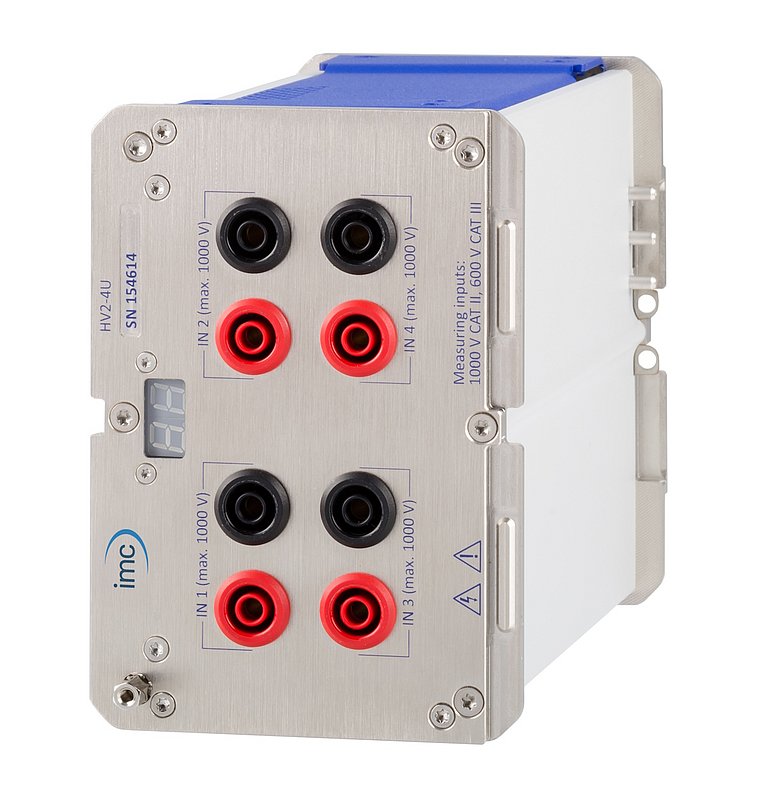

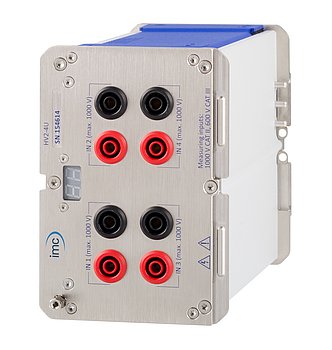

HV2-4U
4 canales. Módulo para la medición de altas tensiones.
Con el amplificador de medida de 4 canales HV2-4U se pueden medir tensiones elevadas de hasta 1000 V.
El módulo de entrada de alta tensión CRONOSflex de imc (CRFX/HV2-4U) es ideal para mediciones aisladas de señales de alta tensión, tales como las que se encuentran en la monitorización de la calidad de la energía y en el análisis de la eficiencia energética de los sistemas de propulsión eléctricos o de los vehículos híbridos.
Características destacadas:
- Medición de tensiones de hasta 600 Veff CAT III y 1000 Veff CAT II
- Ancho de banda analógica de 48 kHz (-3 dB)
- Precisión de fase superior a 1° para mediciones de hasta el armónico 50 a una línea de tensión de 50/60 Hz.
- Rangos de entrada de ±1000 V a ±2,5 V, seleccionables por canal.
Aplicaciones típicas:
Ideal para mediciones de potencia, pruebas de motores eléctricos, baterías, celdas de combustible, etc.

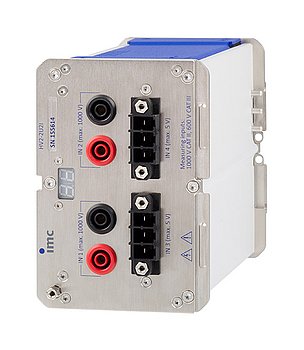

HV2-2U2I
4 Canales. Módulo para la medición de alta tensión y corriente.
El amplificador de cuatro canales HV2-2U2I, se puede utilizar para medir tensiones de hasta 1000 V con dos canales y con las otras dos entradas disponibles para la medición con pinzas de corriente.
Características destacadas:
- Medición de tensiones de hasta 600 VRMS CAT III y 1000 VRMS CAT II
- Ancho de banda analógica de 48 kHz (-3 dB)
- El ancho de banda analógico permite mediciones de hasta el armónico 50 en una línea de tensión de 50/60 Hz.
- Permite adquisición con pinzas amperimétricas o baja tensión.
- Soporte directo para el uso de bobinas Rogowski.
Aplicaciones típicas:
Ideal para mediciones de potencia, mediciones de motores eléctricos, baterías, pilas de combustible, etc.
DCB2-8 & DCBC2-8
8 Canales. Amplificador de medida de puente para aplicaciones multicanal de extensometría con ancho de banda medio.
El DCB(C)2-8 es un amplificador DC de puente económico. Con 8 entradas analógicas diferenciales, permite la medición de:
- Tensión y corriente (20 mA)
- Galgas extensométricas, sensores de puente
- Sensores IEPE/ICP (con conector DSUB opcional).
Fuente de alimentación variable para la alimentación de sensores externos y medidas de puente. Configurable a traves de software imc.
Características destacadas:
- Ancho de banda de señal medio de hasta 5 kHz
- Alimentación del sensor a través de alimentación de tensión regulable.
- Software seleccionable para completar cuartos de puente de 120 y 350 Ω
- Asistente gráfico para la configuración de puentes de extensometría.
- Compatible con imc Plug & Measure (Hojas de datos electrónicos del transductor (IEEE 1451))
- También disponible con conexiones de terminal DSUB compactas y de alta densidad (variante "C").
Aplicaciones típicas: mediciones de extensometría, células de carga, sensores de presión, mediciones universales de tensión.
B-8 & BC-8
8 Canales. Amplificador de medida de puente para aplicaciones multicanal y dinámicas de extensometría.
El DCB(C)2-8 es un amplificador DC de puente de Wheastone. Con 8 entradas analógicas diferenciales con ancho de banda extendido, permite la medición de:
- Tensión y corriente (20 mA)
- Galgas extensométricas, sensores de puente
- Sensores IEPE/ICP (con conector DSUB opcional).
Fuente de alimentación variable para la alimentación de sensores externos y medidas de puente. Configurable a traves de software imc.
Características destacadas:
- Extenso ancho de banda para cada señal, de hasta 48 kHz
- Alimentación del sensor a través de alimentación de tensión regulable.
- Software seleccionable para completar cuartos de puente de 120 y 350 Ω
- Asistente gráfico para la configuración de puentes de extensometría.
- Compatible con imc Plug & Measure (Hojas de datos electrónicos del transductor (IEEE 1451))
- También disponible con conexiones de terminal DSUB compactas y de alta densidad (variante "C").
Aplicaciones típicas:
Mediciones de extensometría, células de carga, sensores de presión, mediciones universales de tensión con anchos de banda mayores.
BR2-4
4 Canales, Amplificador extensométrico de alto rendimiento
El BR2-4 es un amplificador universal de medición de puente con frecuencia portadora de 4 canales (también se puede utilizar como amplificador diferencial de DC). Permite la medición de:
- 4 galgas extensométricas, con selección de exitación DC y AC (CF)
- LVDT
- Tensión y corriente (20mA)
- Sensores IEPE/ICP (con conector DSUB, opcional).
Características destacadas:
- Excitación con frecuencia portadora (5 kHz) para puentes y LVDT.
- Admite configuraciones con lineas sense simple y doble (por ejemplo, conexión de 5/6 cables con puente completo).
- Alimentación simétrica de 1 V, 2.5 V, 5 V y con modo DC, asi como AC (CF).
- Detección de cables dañados.
- Resistencia de calibración integrada para la calibración shunt.
- Software seleccionable para completar el cuarto de puente de 120 y 350 Ω
- Asistente gráfico para la configuración de puentes de extensometría.
Aplicaciones típicas: Ideal para mediciones de puentes en modo CF con elevadas exigencias de supresión de ruido y estabilidad, así como para sensores LVDT y de desplazamiento inductivo.

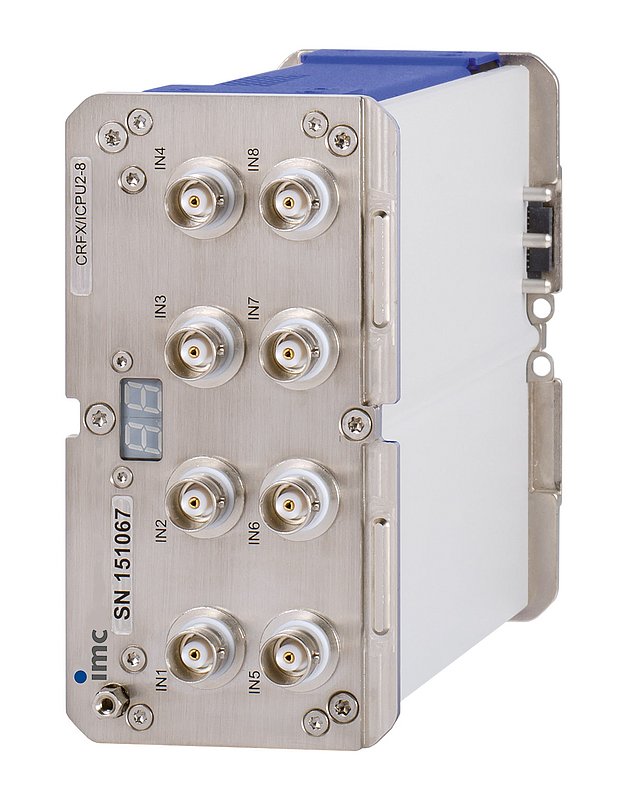

ICPU2-8
8 Canales. Amplificador de medida ICP
El ICPU2-8 es un amplificador de medición áltamente dinámico para la adquisición de:
- Sensores IEPE/ICP (con alimentación de 4 mA)
- Tensión (acoplamiento AC y DC)
El amplificador de medición tiene conexiones BNC que permiten la conexión directa de sensores compatibles con ICP (sensores ICP ™, DELTATRON®, PIEZOTRON®).
Características destacadas:
- Gran ancho de banda de señal de hasta 48 kHz.
- Ajuste muy fino para el rango la tensión de entrada (de ±5 mV a ±50 V)
- Acoplamiento de entrada conmutable por software: DC, AC, AC con alimentación de corriente.
- Cada canal cuenta con su propio filtro ajustable (por ejemplo, filtro antialiasing) y un convertidor A/D simultáneo.
- Compatible con imc Plug & Measure conforme a IEEE 1451.4 (interfaz de modo mixto de clase I).
Aplicaciones típicas: Ideal para análisis de ruido y vibraciones y mediciones de aceleración de alta frecuencia.

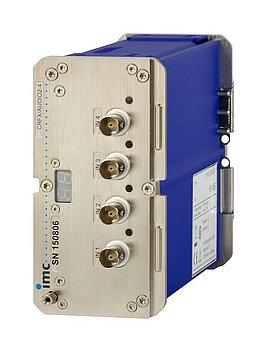

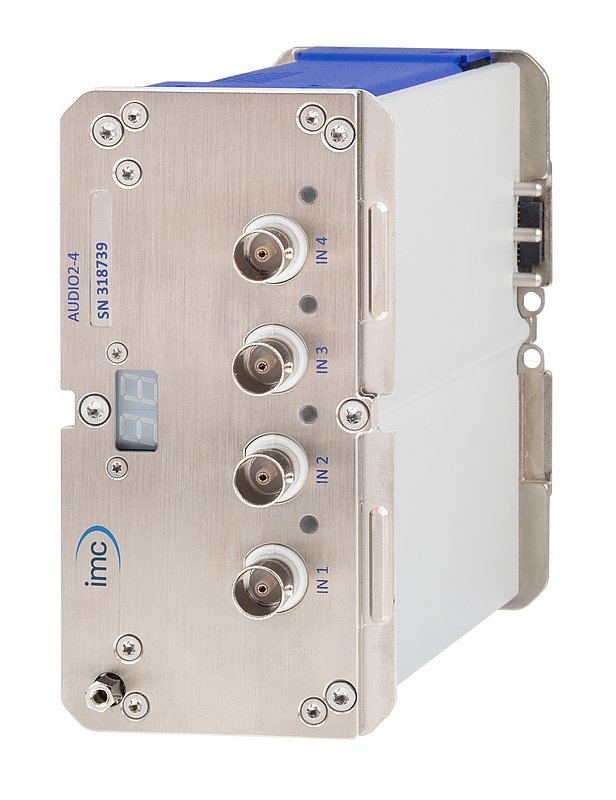

AUDIO2-4 & AUDIO2-4-MIC
4 canales.Amplificador de medición de audio.
El módulo de medición AUDIO2-4 dispone de cuatro canales individuales con aislamiento galvánico para la adquisición de:
- Sensores IEPE/ICP (alimentados por corriente de 4 mA)
- Tensión (acoplamiento AC y DC)
Los sensores ICP (sensores ICP ™, DeltaTron® o PiezoTron®) se conectan directamente a través de conexiones BNC.
Características destacadas:
- Aislamiento galvánico específico por canal
- Adquisición de señal robusta y sin retroalimentación
- Ancho de banda de señal de 48 kHz
- Gran relación señal / ruido ( signal to noise ratio -110 dB SNR)
- Baja distorsión de señal de -115 dB (THD)
- Mediciones de alta precisión en amplios rangos de tensión
- Compatible con imc Plug & Measure conforme a IEEE 1451.4 (interfaz de modo mixto de clase I).
- El módulo de medición AUDIO2-4 está disponible opcionalmente con una unidad de suministro para micrófonos de condensador (AUDIO2-4-MIC).
Aplicaciones típicas: mediciones de sonido, análisis de ruido y vibraciones, medición de aceleraciones.

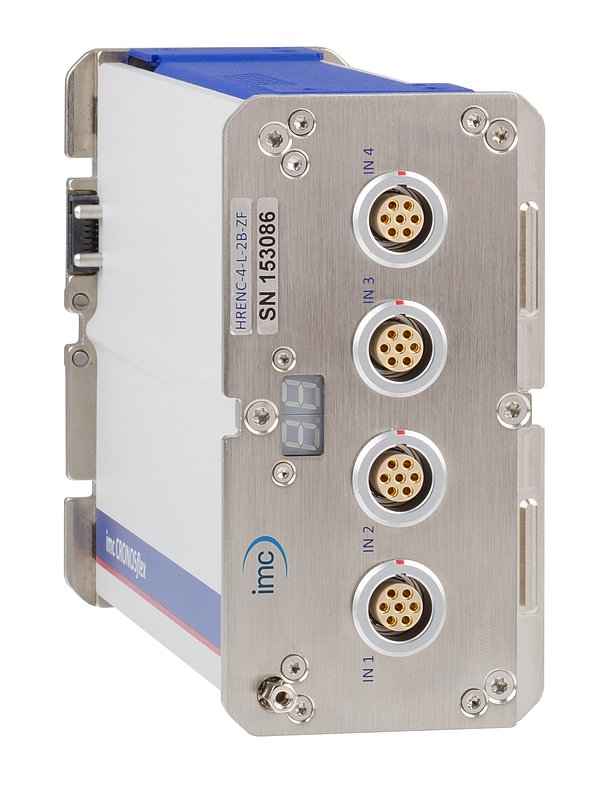

HRENC-4
4 canales. Módulo de medición de pulso y frecuencia.
El módulo de medición HRENC-4 se utiliza para la medición de alta precisión de la información de tiempo o frecuencia dentro de las señales. Al contrario que en el caso de los canales analógicos, la medición real no consiste en un muestreo repetido a un intervalo de tiempo fijo. En su lugar, se utilizan contadores digitales para determinar el número de impulsos que se producen, o los intervalos de tiempo entre las pendientes de señal definidas. Para la medición del tiempo/frecuencia máxima se alcanza una resolución de aprox. 3,9 ns (256MHz). Cuando se utilizan transmisiones de señal seno/coseno de dos pistas, se realiza la conversión a valores digitales (comparador) para determinar el sentido de rotación y el recuento absoluto de incrementos (períodos completos). Además, se puede obtener información detallada sobre la posición mediante la evaluación analógica de la señal seno / coseno, lo que conduce a una mayor resolución.
Características destacadas:
- Entradas diferenciales totalmente acondicionadas con filtrado
- Comparador digital y evaluación analógica (con señales Seno / coseno)
- Alta resolución temporal de 256 MHz
- Retroalimentación de velocidad, etc. para una medición precisa del tiempo.

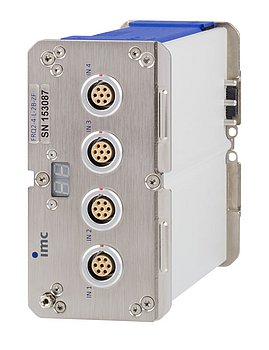

FRQ2-4
El módulo CRFX / FRQ2-4 está especialmente diseñado para sensores que convierten una variable física no eléctrica en frecuencias. Estos sensores entran en un "estado inactivo" (variable de entrada = 0) a una frecuencia no igual a 0.La dimensión física combinada con el factor de escala tiene que introducirse en la tarjeta de base; mediante una modificación en el cuadro de diálogo 'ajuste del amplificador', este estado de reposo se calcula como una posición cero. Las frecuencias inferiores a ese estado de reposo se notificarán como valores físicos negativos.
Módulos DIO para señales digitales y aplicaciones de control
Esta familia de módulos proporciona entrada y salida de señales digitales, con ello amplía la funcionalidad de los sistemas imc CRONOSflex con la capacidad de controlar entornos de medición tales como bancos de pruebas.

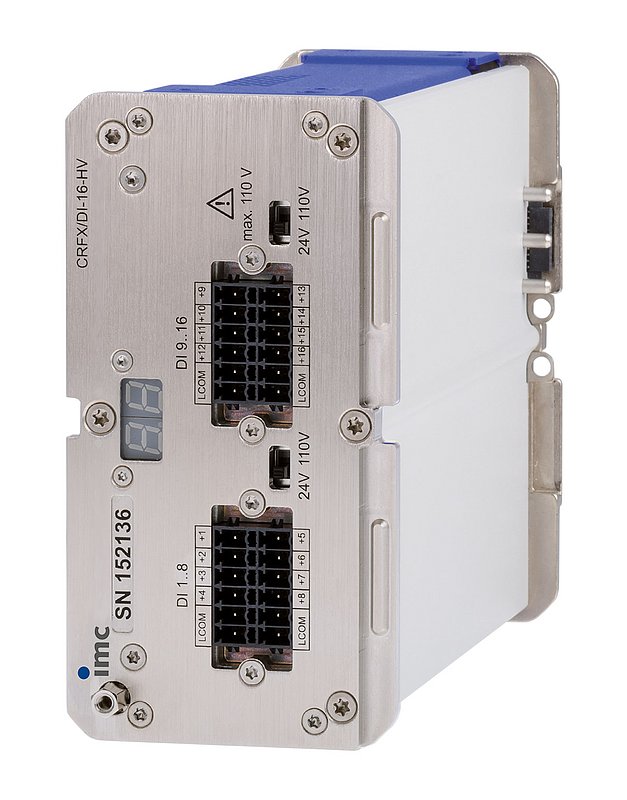

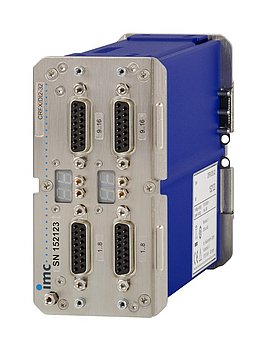

DI2-16 y DI2-32 (entradas digitales)
Las entradas digitales (DI2-xx) permiten el muestreo de señales digitales con niveles lógicos TTL/CMOS o de 24 V.
- Grupos de 4 bits con aislamiento galvánico DI2-xx.
- Configurable para 5 V o 24 V (de grupos de 8 bits).

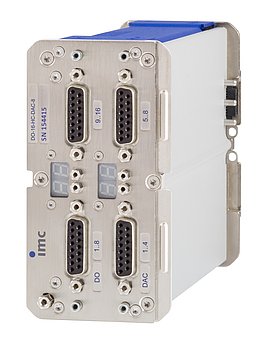

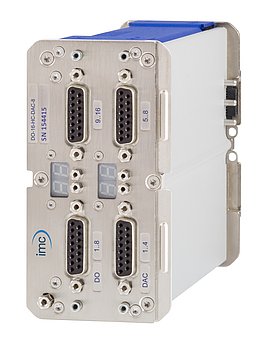

DO-16-HC y DO-32-HC (salidas digitales)
Las salidas digitales (DO-xx-HC) proporcionan señales de control aisladas con altas capacidades de corriente de salida. Los estados de las señales pueden controlarse o procesarse a través de la máquina de disparo o la plataforma imc Online FAMOS en tiempo real de imc Test & Measurement GmbH .
- Grupos de 8 bits aislados galvánicamente
- Compatible con niveles de 5 V y 24 V
- Nivel de controlador configurable (Open Drain / Open Source / Totem Pole)
- Capacidad de controlador de 0.7 A / bit (fuente y sumidero)
Nota:
Los módulos de 32 canales también se pueden configurar como una variante mixta con 16 DO y 16 DI. Se implementan como "módulos dobles", que se comportan lógicamente como dos módulos y muestran las ID correspondientes en dos pantallas de 7 segmentos.
DI-16-HV
16 entradas digitales para alta tensión (110V / 24 V)
El módulo DI-16-HV está equipado con 16 entradas que capturan señales digitales de niveles de 24 V o 110 V. La conexión se realiza a través de cuatro bloques de conexión enchufables, cada uno con 4 bits. El nivel lógico se establece mediante 8 interruptores por cada 8 bits.
Características especiales:
- Grupos aislados de 4 bits
- Niveles de entrada configurables
Módulos que proporcionan salidas de control y actuación para aplicaciones de regulación y control
Esta familia de módulos proporciona salida de señales analógicas de control y actuador en 8 canales. Las salidas se pueden definir como los resultados de los cálculos en vivo realizados por imc Online FAMOS en combinaciones de canales de medición.
Características destacadas de DAC:
- Nivel de ± 10 V a máx. Capacidad de controlador de ± 10 mA
- Cuando el dispositivo está encendido, se garantiza el arranque al nivel 0 V sin estados intermedios indefinidos
- A prueba de cortocircuitos a tierra.
- Velocidad de salida de hasta 5 kHz
Además del módulo DAC puro, hay un "módulo doble" combinado con 16 salidas digitales adicionales (DO-16-HC). Las salidas digitales proporcionan 16 señales de control aisladas compatibles con el controlador con una mayor capacidad de carga de corriente. Los estados de las señales se pueden crear a través de imc Online FAMOS a partir de una combinación computacional de canales de medición o influenciados por la máquina de disparo.
Características especiales DO-16-HC:
- Grupos de 8 bits aislados galvánicamente
- Compatible con niveles de 5 V y 24 V
- Nivel de controlador configurable (Open Drain / Open Source / Totem Pole)
- Capacidad de controlador de 0.7 A / bit (fuente y sumidero)
Este "módulo doble" se comporta lógicamente como dos módulos y muestra las ID correspondientes en dos pantallas de 7 segmentos.
