T1 Telemetría digital de 1 canal

El sistema de telemetría de 1 canal T1 es ideal para la transmisión inalámbrica de señales de galgas extensométricas desde ejes giratorios. La electrónica del transmisor permite la conexión directa de galgas extensométricas en modo de puente completo y medio puente. La alimentación del puente es fija de 4 voltios CC y la ganancia puede seleccionarse libremente en 4 niveles. La electrónica del transmisor (codificador) sólo mide 35 mm de ancho, 18 mm de largo y 12 mm de fondo y pesa sólo 13 gramos.

• canales: 1
• ancho de banda de la señal: 0 – 1200 Hz
• tipos de entrada: galgas extensométricas, PT100
• resolución: 16 Bit
• transmisión: inductive
• alimentación: inductiva
• carcasa: robusta y resistente al agua
• temperatura de funcionamiento: -40 … +85 °C
• peso del transmisor: 13 g
• dimensiones del transmisor: 35 x 24 x 14 mm

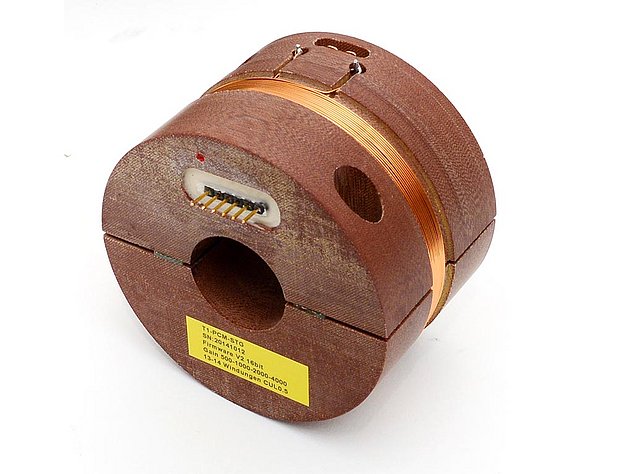

En cuestión de minutos, el transmisor puede fijarse al eje mediante una cinta especial reforzada con fibra de vidrio o instalarse directamente en una carcasa anular fabricada para el eje.

La alimentación eléctrica del lado del transmisor y la transmisión de datos digitales al receptor funcionan por inducción. El codificador T1 genera una señal digital mediante modulación por impulsos codificados (PCM), que se transmite al cabezal receptor a través de un bobinado de inducción alrededor del eje. Desde allí, la señal se envía por cable a la unidad receptora. La distancia máxima entre la bobina transmisora y el cabezal receptor/alimentador es de hasta 35 mm.

La unidad receptora proporciona de serie una salida analógica (+/- 10 V) en la parte frontal y también puede equiparse con un bucle de corriente (4 ... 20 mA). Se puede activar un ajuste automático del cero (auto-cero) pulsando el botón AZ en la parte frontal del receptor.
