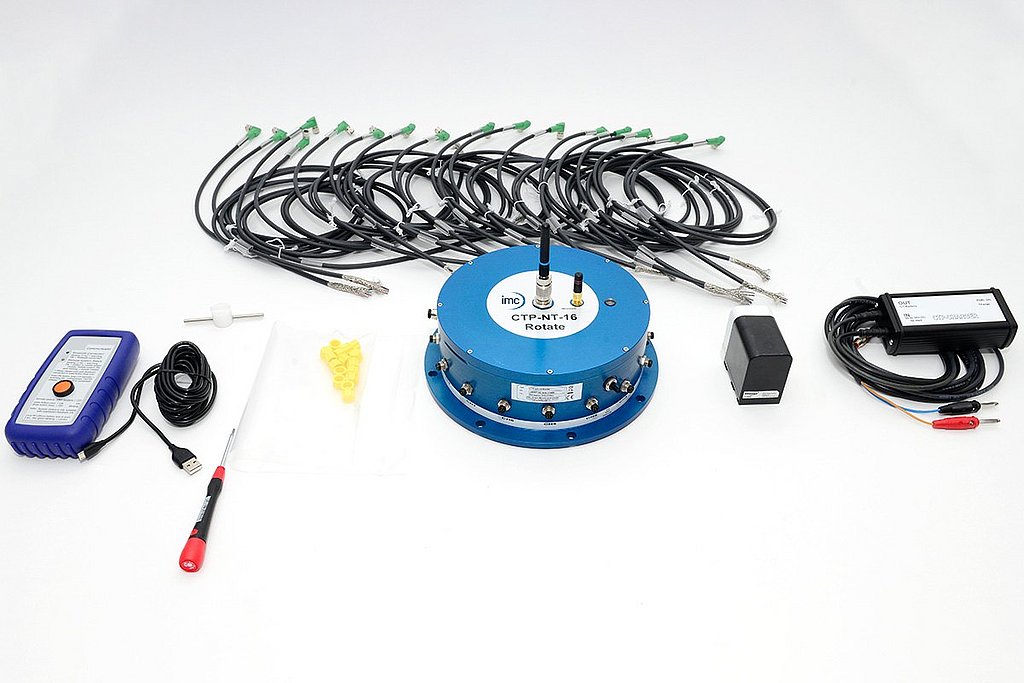

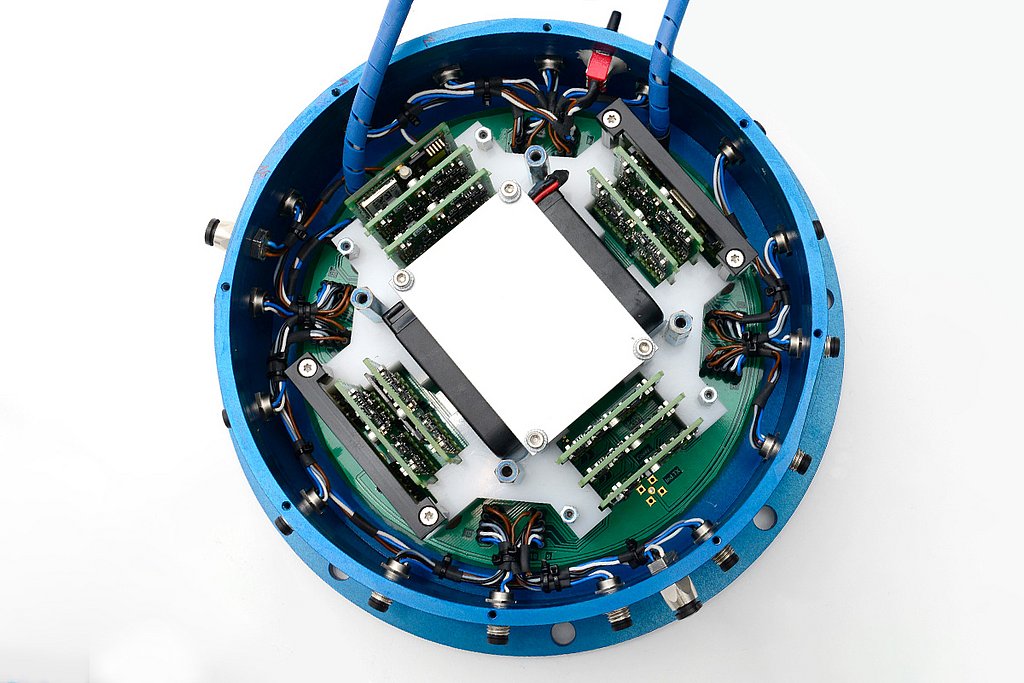

El sistema de telemetría CTP-NT-Rotate permite la adquisición, procesamiento y transmisión de 8, 16, 32 ó 64 señales de medición paralelas procedentes de maquinaria rotativa, bancos de pruebas, ruedas y rotores. Están disponibles varias configuraciones de diferentes módulos de sensores, incluido el acondicionamiento de señales para bandas extensométricas (STG), termopares tipo K (TH-K), sensores ICP, sensores potenciométricos (POT), sensores LVDT / RVDT y también entradas de tensión. Configuración mixta disponible (2-CH-pasos). La unidad de acumulador integrada permite una instalación fácil y rápida de la telemetría. El sistema resistente a la intemperie diseñado para uso en exteriores (IP65) permite la transmisión de datos a distancias de hasta 20 metros en campos libres.
De un vistazo
- canales: 8/16/32/64
- ancho de banda de la señal: 0 - 22.000 Hz
- tipos de entrada: galgas extensométricas, TH-K, PT100, PT1000, IEPE, LVDT, RVDT, tensión
- resolución: 16 bits
- transmisión: radio
- alimentación: batería
- carcasa: robusta y resistente al agua
- temperatura de funcionamiento: -20 ... +60 °C
Unidad receptora

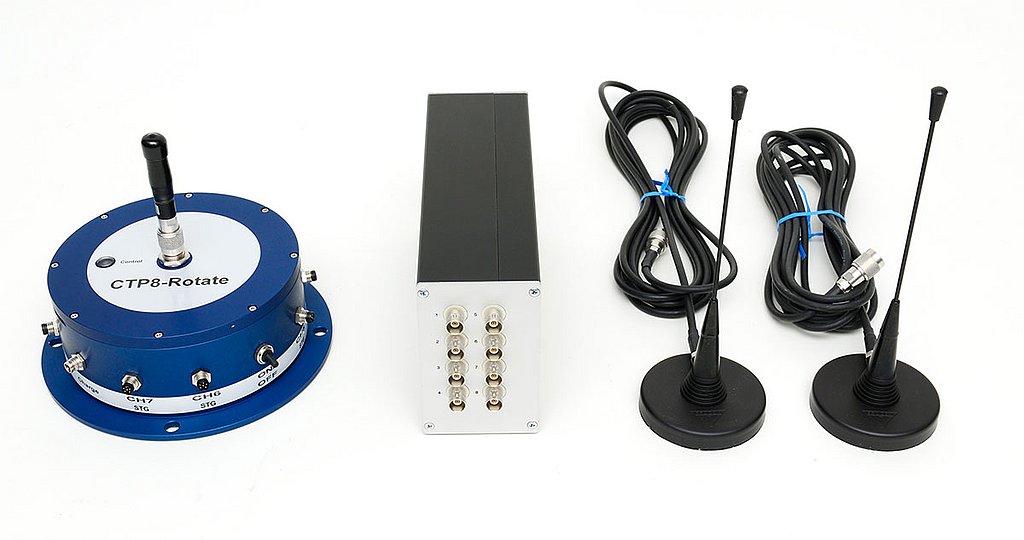

La unidad receptora estacionaria (decodificador) dispone de dos conexiones de antena para una recepción óptima de las señales de radiofrecuencia. Gracias a su robusto diseño, el receptor soporta vibraciones de hasta 100 g y funciona en un amplio rango de temperaturas de -20 a +60 °C. Los datos de telemetría se emiten a través de salidas analógicas (+/- 10 V) o a través del decodificador opcional con interfaz Ethernet. En combinación con un sistema de medición imc con TELDEC-interface, se puede realizar una adquisición de datos de alta precisión y sincronizada en el tiempo con muchos otros sensores y sistemas de bus.
![[Translate to Spanish:] CTP8-Rotate receiver unit](/fileadmin/_processed_/0/b/csm_CTP8-Rotate-ENC_with_DEC-2xANT_242a527ee5.jpg "[Translate to Spanish:] CTP8-Rotate receiver unit")
![[Translate to Spanish:] imc xTP-NT-POWER-M Module](/fileadmin/Public/Products/Telemetry/xTP-NT-POWER-M/xTP-NT-POWER-M.jpg)
NUEVO: Suministro de energía de precisión para aplicaciones pivotantes
El módulo xTP-NT-POWER-M mejora los sistemas de telemetría MTP-NT al proporcionar una fuente de alimentación robusta y ajustable en condiciones exigentes y con altas vibraciones. La protección integrada y la visualización del estado operativo en tiempo real agilizan la puesta en marcha y permiten realizar pruebas precisas de fatiga, durabilidad y rendimiento para componentes giratorios en ingeniería de transporte.
