• módulos de medición de corriente: de 50 nA a 50 A
    imc CANSAS-IHR

    medidas de corriente: de 50 nA a 50 A

    Obtener una oferta
  • imc CANSAS H IHR Rack
    imc CANSAS-IHR

    Mediciones de corriente de alta resolución

  • imc CANSAS H IHR Rack
    imc CANSAS-IHR

    Como sistema de rack para hasta 7 módulos enchufables de 2 canales

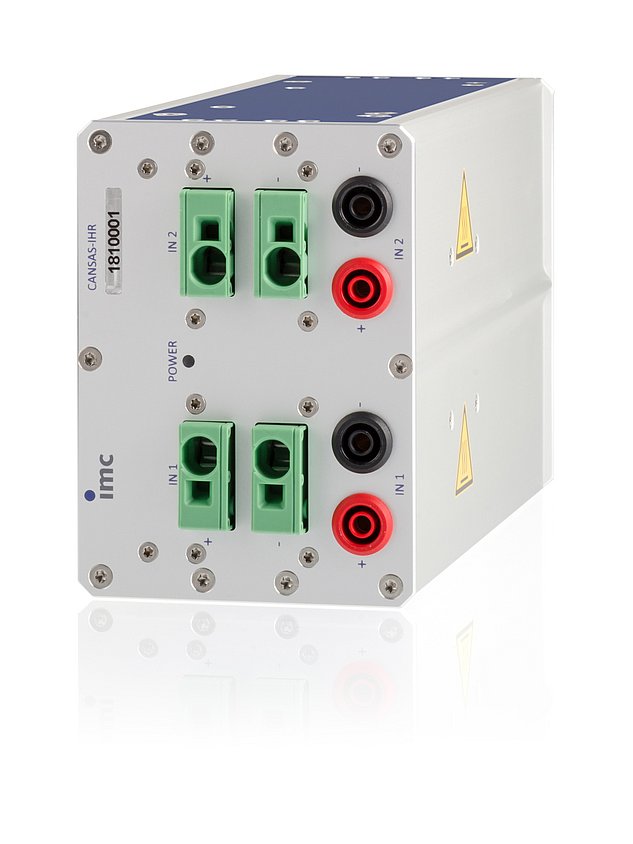

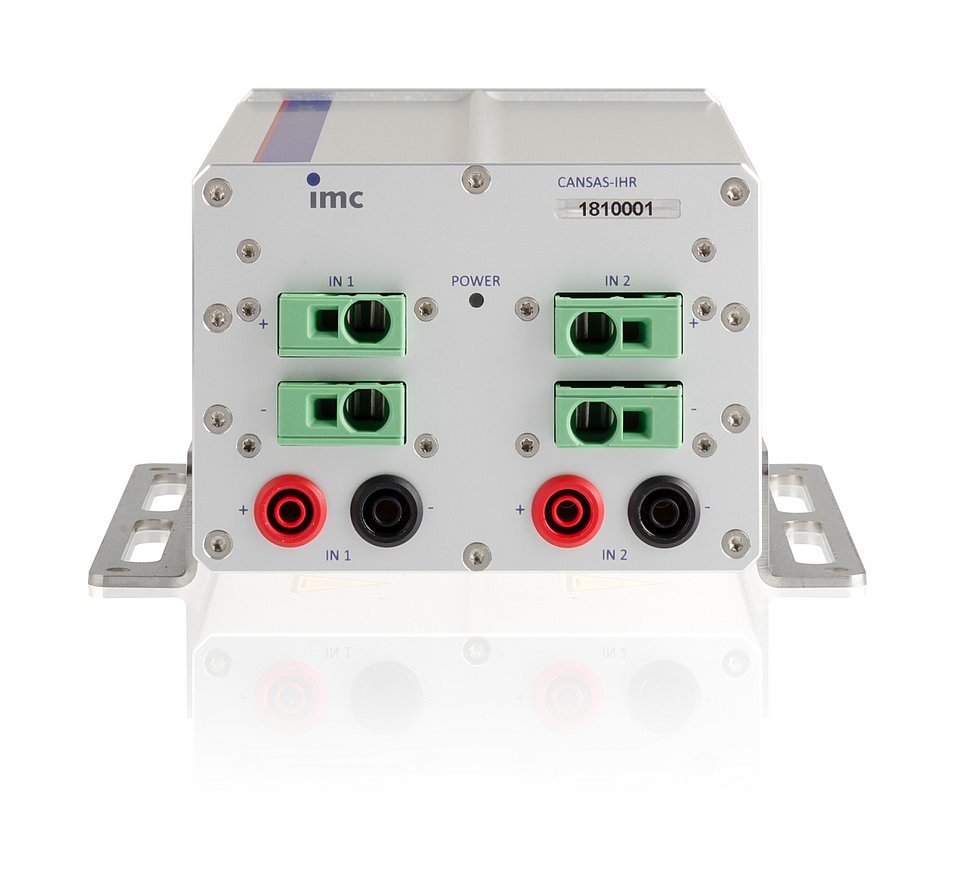

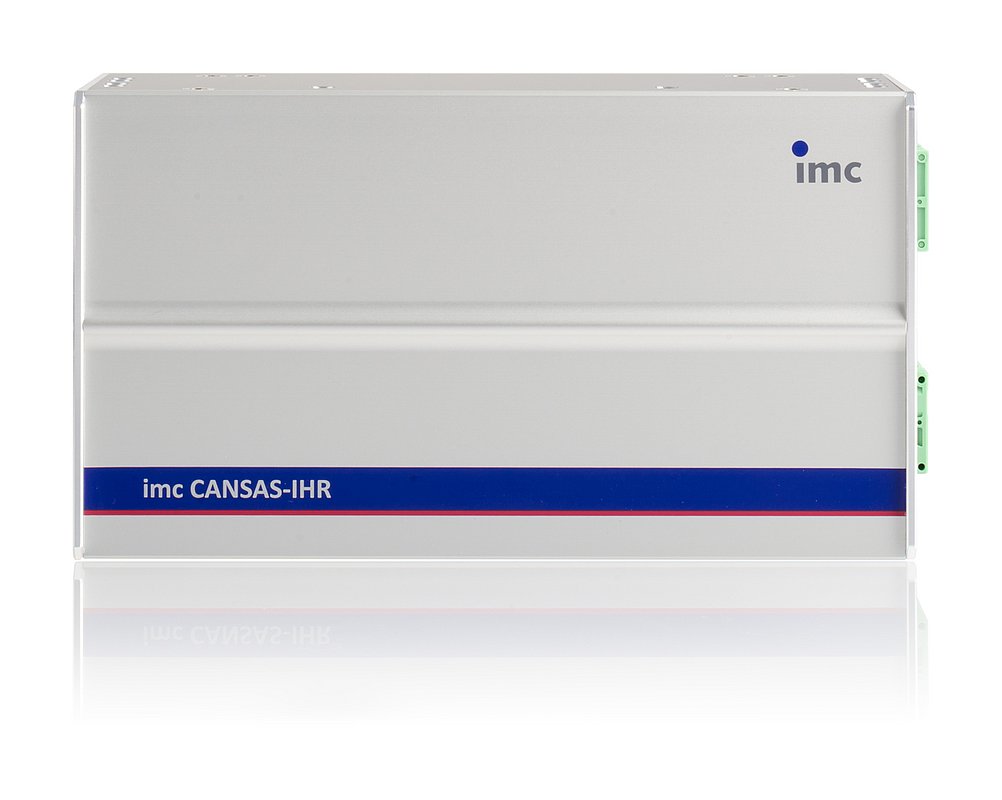

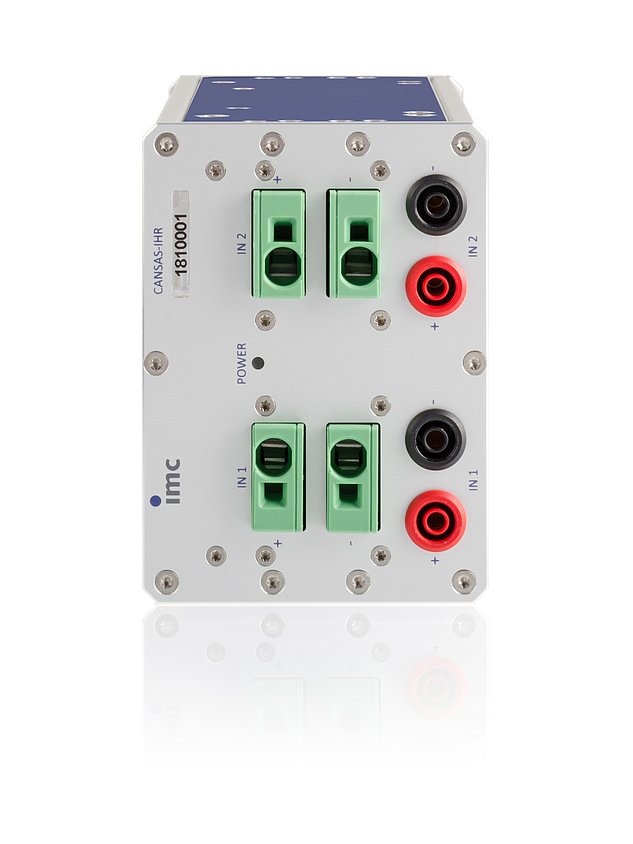

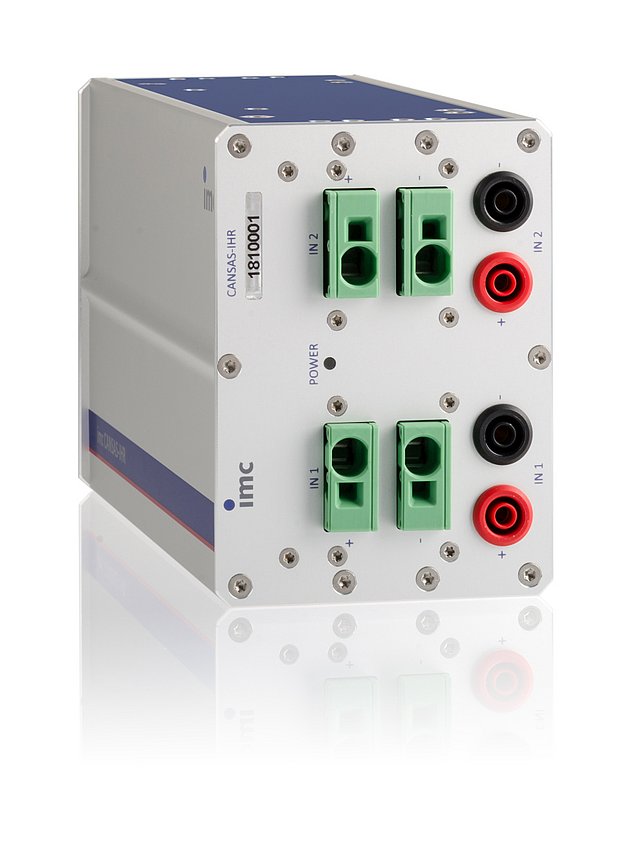

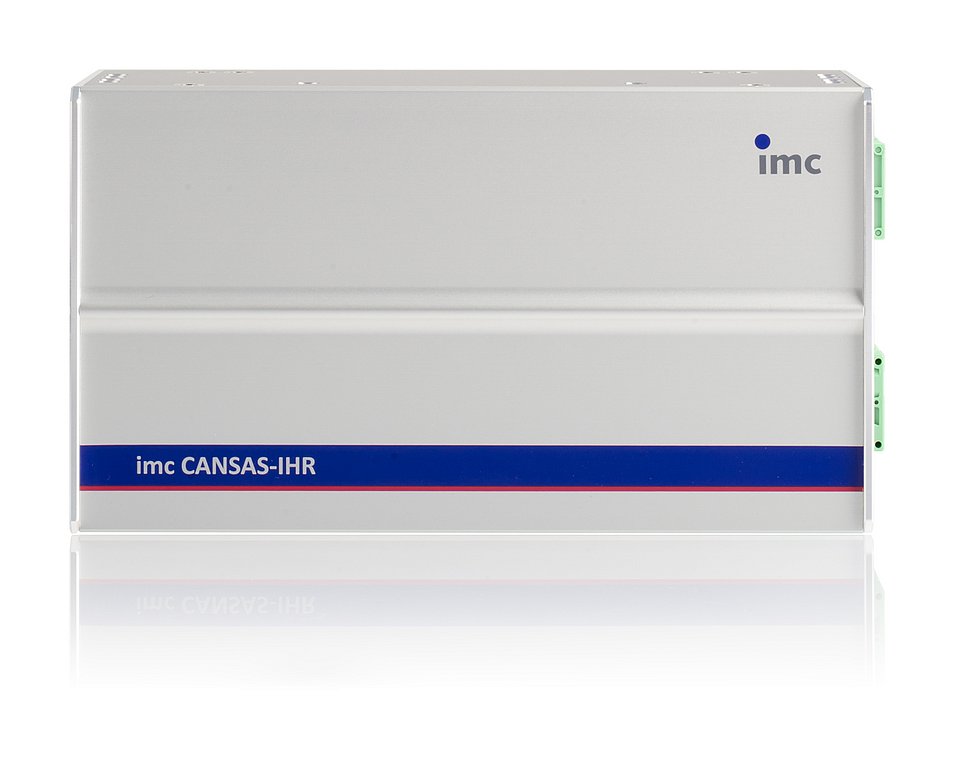

Módulo de medición para una medición precisa de la corriente de 50 nA a 50 A

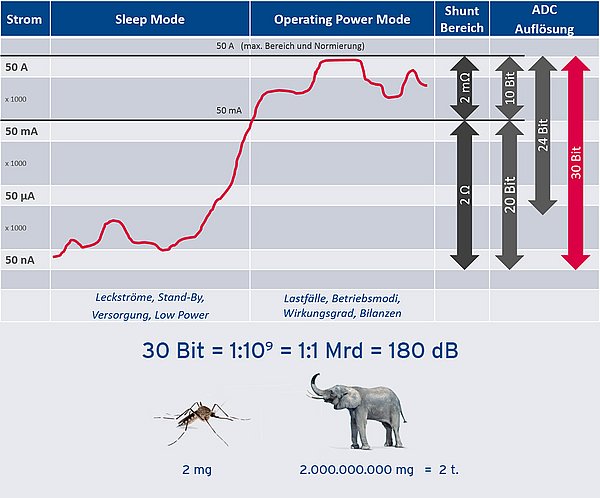

El módulo de medición imc CANSAS-IHR permite la medición altamente precisa y sin interrupciones de las características de corriente desde 50 nA hasta 50 A. Los responsables de la dinámica de alto rango son dos shunts de medición diferentes, que se conmutan dinámicamente según la intensidad de la corriente utilizando un método de auto-ranging.

Con el imc CANSAS-IHR, los desarrolladores disponen por primera vez de una herramienta que permite una medición altamente precisa y completa de las características de la corriente, por ejemplo para el examen de las corrientes de reposo y de funcionamiento en componentes y sistemas eléctricos.

De un vistazo

  • Dos canales autónomos y aislados para la medición de corriente con conmutación automática de rangos
  • Amplio rango de medición de hasta 50 A
  • Alta resolución de 50 nA y dinámica de rango de 30 bits (resultante)
  • El convertidor A/D interno digitaliza a 30 kSample/s
  • Variables de salida calculadas directamente: valor mínimo, máximo y medio
  • Salida a través de bus CAN con velocidades de datos seleccionables de 1 Hz a 1000 Hz

Saber más: ficha técnica "imc CANSAS-IHR"

Campos de aplicación típicos

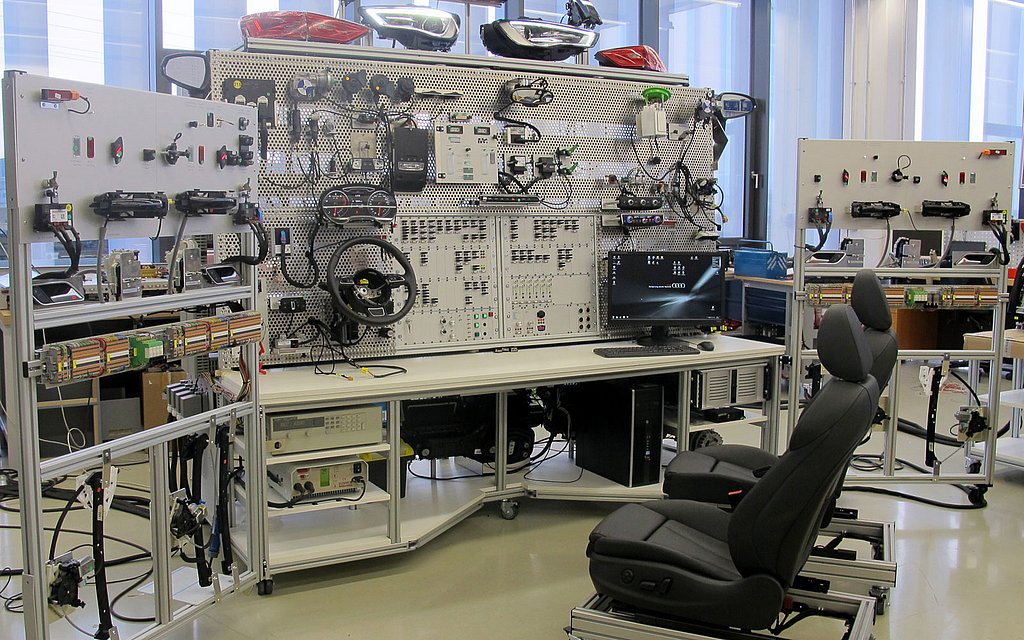

Construcción de un vehículo de laboratorio para la medición de corrientes de reposo y de funcionamiento, así como para el ensayo de dispositivos de control (fuente: BFFT Gesellschaft für Fahrzeugtechnik mbH).
Construcción de un vehículo de laboratorio para la medición de corrientes de reposo y de funcionamiento, así como para el ensayo de dispositivos de control (fuente: BFFT Gesellschaft für Fahrzeugtechnik mbH).
  • Medición de la corriente de reposo y de funcionamiento
  • Medición de corrientes de fuga
  • Equilibrio energético
  • Examen de modos de suspensión complejos, por ejemplo, de dispositivos de control
  • Examen del comportamiento de arranque (sobretensión, irrupción)

    Rack version for laboratory and test stand

    Para laboratorio y banco de pruebas: rack de 19" con codificación de ranuras para la conexión directa de módulos de medición imc CANSAS-H-IHR
    Para laboratorio y banco de pruebas: rack de 19" con codificación de ranuras para la conexión directa de módulos de medición imc CANSAS-H-IHR
    imc CANSAS-H-IHR (volver)
    imc CANSAS-H-IHR (volver)

    Measurement modules for mobile applications

    Configuración cómoda

    Todas las propiedades del módulo de medición, como la velocidad de transmisión en baudios y los mensajes CAN deseados, pueden ajustarse con el software imc CANSAS incluido.

    Una vez creada una configuración, puede guardarse permanentemente en el módulo para que la medición comience directamente tras el arranque.
