imc Inline FAMOS: análisis de datos en directo en el PC

¿Coinciden los resultados de las pruebas con sus expectativas? ¿Cómo puede controlar directamente los límites y umbrales en su banco de pruebas? ¿Cuántos ciclos de carga ha soportado el objeto de ensayo y cuál es su estado actual? imc Inline FAMOS proporciona respuestas a todas estas preguntas mediante el análisis de datos en tiempo real. Con imc Inline FAMOS, se amplían las posibilidades de análisis de datos en directo con imc STUDIO. Durante una medición en curso, podrá realizar análisis estadísticos, cálculos matemáticos u otros análisis complejos en tiempo real.

Sus ventajas

  • Ahorro de tiempo: los análisis en tiempo real proporcionan resultados ya durante la prueba en curso; no es necesario un posprocesamiento posterior.
  • Comprensión más profunda: imc Inline FAMOS proporciona un acceso intuitivo a procesos técnicos complejos mediante el análisis en tiempo real de flujos de datos de bancos de pruebas.
  • Respuesta inmediata: la evaluación en tiempo real permite reaccionar e intervenir de inmediato, incluso de forma interactiva o totalmente automatizada, desde pequeños ajustes hasta paradas de emergencia.

Campos de aplicación típicos

  • Tareas de ensayo e inspección que requieren análisis en tiempo real, como control de potencia, análisis espectral, recuento de clases, etc.
  • Supervisión de bancos de pruebas y procedimientos de inspección, como pruebas de componentes y fatiga, etc.
  • Pruebas complejas que requieren una evaluación en tiempo real, como la acumulación del historial de carga mediante el recuento de clases.
  • Tareas de control en bucle abierto y cerrado

Destacados

Cálculos en línea entre dispositivos

Como paquete de ampliación de imc STUDIO, imc Inline FAMOS tiene acceso directo a todos los flujos de datos del hardware de medición conectado y permite realizar cálculos y análisis entre dispositivos en tiempo real.

Tiempos de reacción cortos

Los cálculos con imc Inline FAMOS se realizan casi instantáneamente: En unos 100 ms están disponibles los resultados ("Human Realtime"). ¿Necesita tiempos de reacción aún más rápidos, por ejemplo, para aplicaciones de control? Entonces imc Online FAMOS serÃa la plataforma en tiempo real de su elección: imc Online FAMOS, la plataforma en tiempo real en el dispositivo.

Impresionante potencia de cálculo

Al utilizar todo el rendimiento de la CPU de su PC, imc Inline FAMOS proporciona un impresionante rendimiento de datos, incluso con muchos canales de medición con amplios pasos computacionales. Los análisis exhaustivos se reparten entre varios núcleos de procesador y el rendimiento se puede escalar fácilmente seleccionando el hardware de PC adecuado.

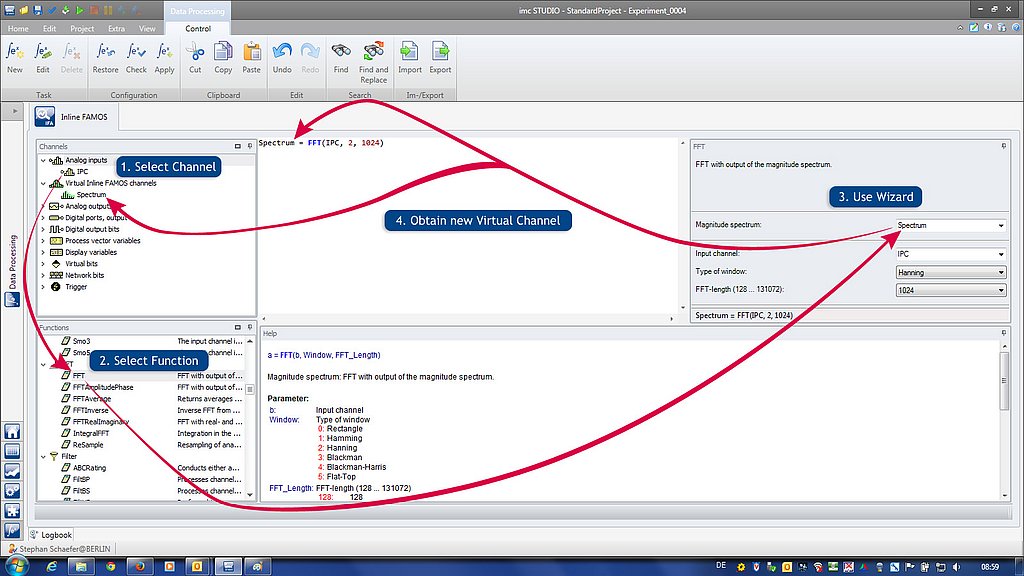

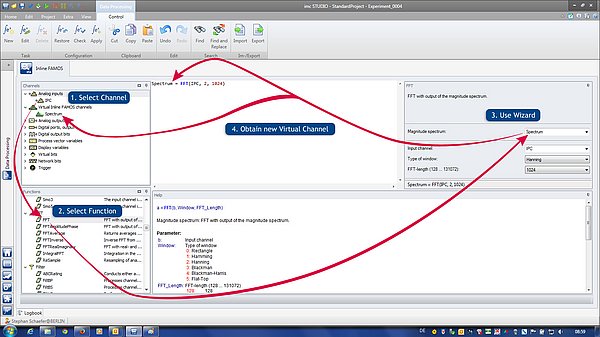

Fácil de aplicar

La biblioteca de funciones pone a su alcance funciones de análisis ya preparadas. La aplicación es muy sencilla: seleccione el canal de medición, arrástrelo a la función deseada y recibirá al instante un canal de resultados calculados. Varios pasos de cálculo se almacenan en un editor como una secuencia y pueden editarse y cargarse claramente en futuros proyectos y reutilizarse.

Amplia biblioteca de funciones

Para el análisis de datos, se dispone de una completa colección de funciones estándar: por ejemplo, cálculos de rendimiento, análisis estadísticos o funciones matemáticas. Además, se cubren áreas especiales de aplicación - como análisis de órdenes, evaluaciones acústicas, circuitos de rosetas de galgas extensométricas, algoritmos de clasificación para análisis de tensiones, filtrado digital o evaluaciones de curvas características no lineales.

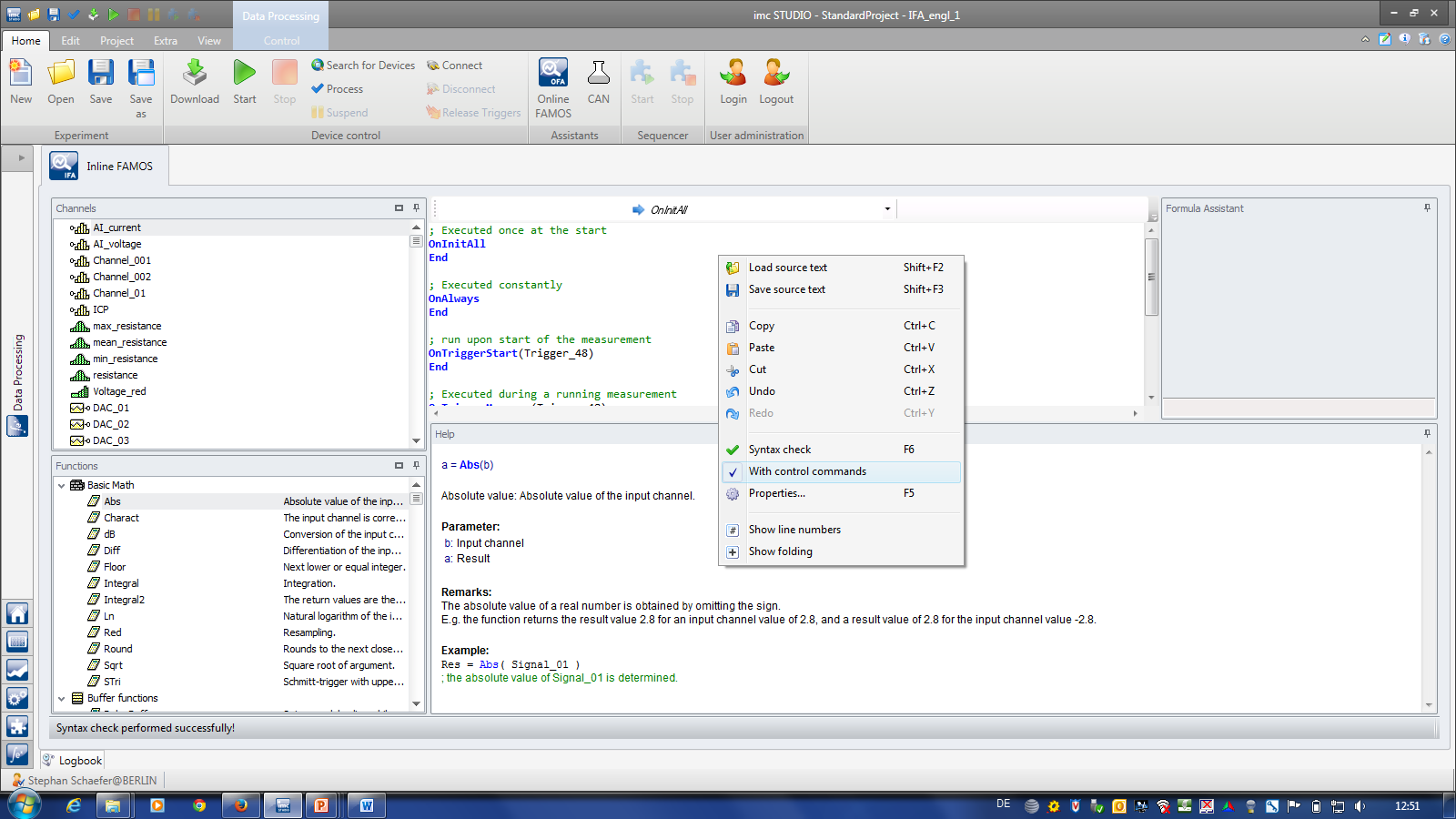

Operaciones matemáticas básicas

  • Dispone de todas las funciones matemáticas básicas, desde aritmética básica hasta ecuaciones diferenciales, números enteros o correcciones de curvas características.
  • Las funciones se definen fácilmente introduciendo fórmulas en notación de "calculadora de bolsillo".
  • Los resultados se presentan en forma de canales virtuales y pueden guardarse y utilizarse para otras funciones.

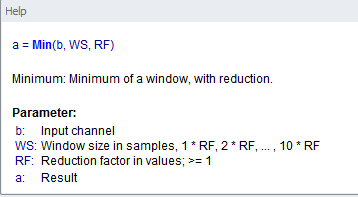

Funciones estadísticas

Se dispone de diversas funciones estadísticas, p. ej,

  • Mínimo
  • Máximo
  • Valor medio
  • RMS corrido
  • y mucho más

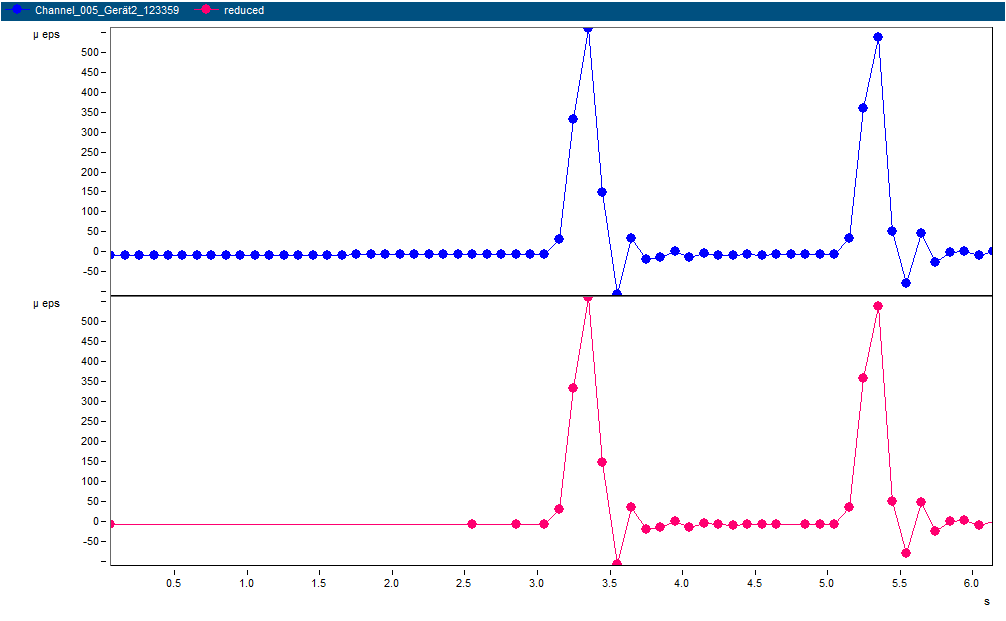

Reducción de datos (registro transitorio)

  • Reducción de datos analógicos
  • Frecuencia de muestreo dinámica basada en la forma de onda
  • Factor de reducción de hasta 250

Medición de la potencia

  • Mediciones de potencia monofásica, bifásica o trifásica
  • Calcula automáticamente la potencia activa, la potencia aparente, la potencia reactiva y el factor de potencia.

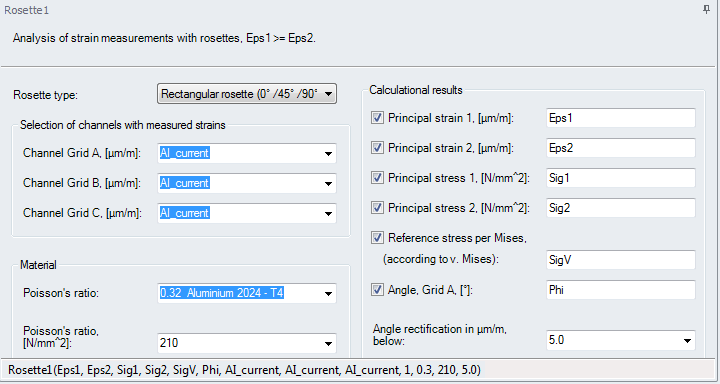

Cálculo de la roseta extensométrica

  • Análisis de la medición de deformaciones con rosetas
  • Asistente detallado para una parametrización cómoda de la función
  • Salida directa de las tensiones principales y deformaciones como canales de resultados

Control y seguimiento

  • Supervisión de límites de cualquier canal de medición
  • Registro de sucesos

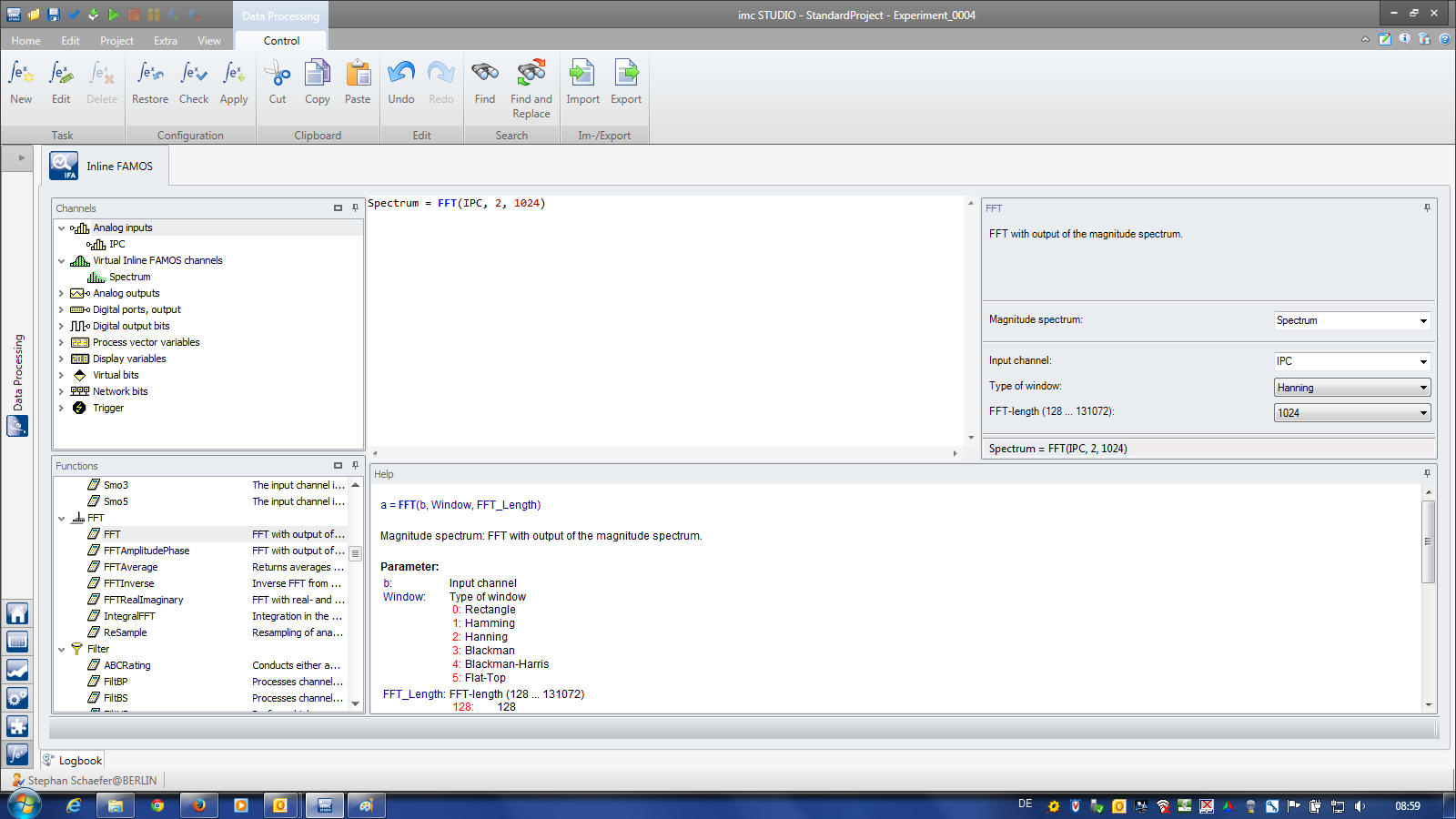

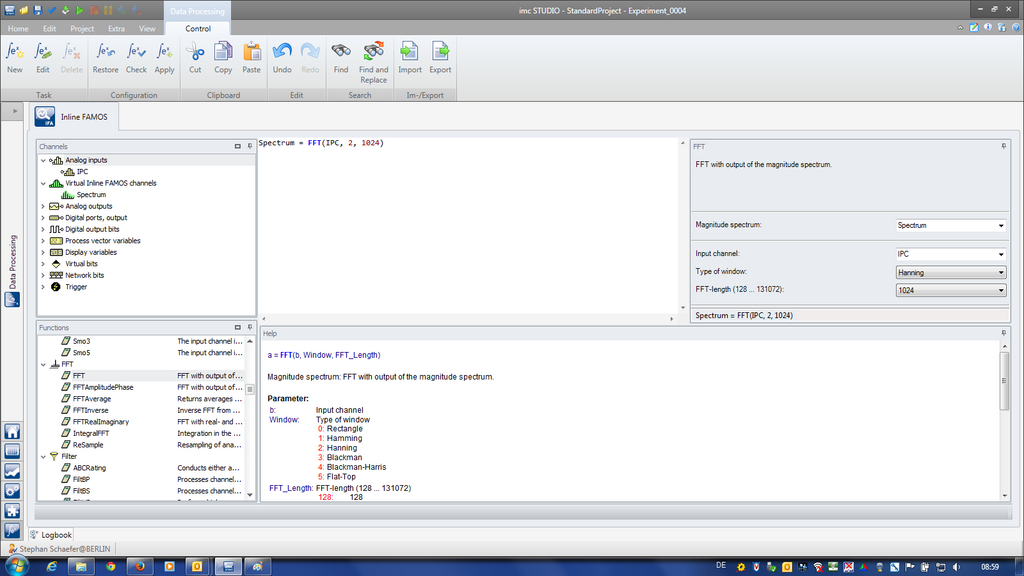

Filtros digitales, FFT

  • FFT inversa o compleja
  • Filtro de paso alto, bajo, de banda, etc.
  • Filtro acústico como las evaluaciones A, B o C

Análisis de seguimiento de pedidos

[Translate to Spanish:] order tracking analysis
  • Espectro de pedidos
  • Determina la línea RPM-valor/frecuencia
  • Medición del tiempo de impulso
  • Línea de pedido compleja
  • Alisado
  • y mucho más

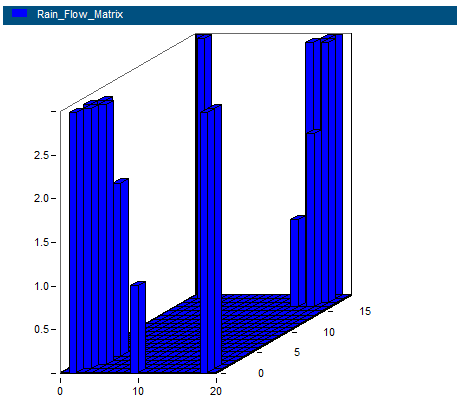

Recuento de clases en línea

  • Histograma de clasificación
  • Flujo de lluvia
  • Matriz de revoluciones de dos canales
  • Aproximación del valor extremo
  • y mucho más
