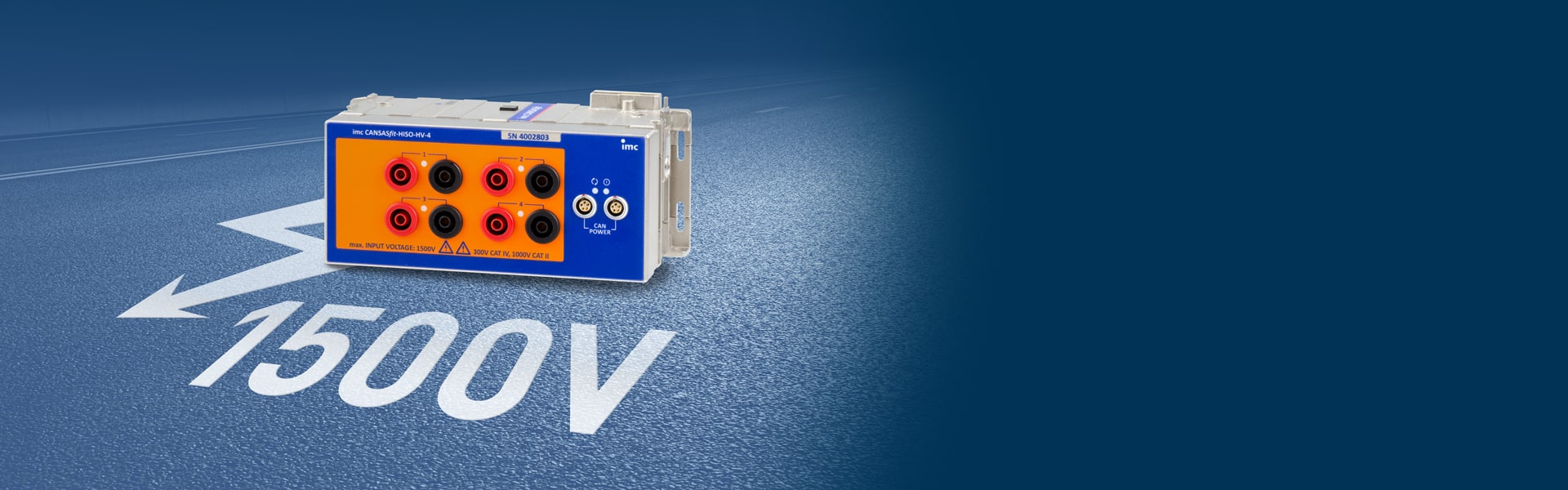

• New: Captures up to 1500 V

    Made for Testing in HV-Environment

    Learn more
  • imc CANSASfit for automotive testing
    imc CANSASfit

    Robustos módulos de medición para aplicaciones moviles.

    Solicita presupuesto

Muy útil en pruebas sobre vehículos

Módulos CAN robustos y compactos con mecanismo de click

Potentes módulos de medición para aplicaciones móviles

Los módulos de medición utilizados en la industria de la automoción deben ser robustos y compactos, ya que a menudo se ubican en áreas como el compartimento del motor, donde el espacio es limitado y las temperaturas pueden ser elevadas. La nueva serie imc CANSASfit funciona de forma fiable en temperaturas de entre -40° a +125° C, tiene un grado de protección IP65 y, gracias a su pequeño factor de forma, puede colocarse casi en cualquier lugar.

Los potentes módulos para aplicaciones móviles permiten la conexión directa de todas las señales convencionales, como la tensión, la corriente, la temperatura, las revoluciones por minuto, la distancia y la velocidad. Las señales de medición digitalizadas se emiten como mensajes CAN y pueden ser leídas o registradas por cualquier sistema de medición, automatización o control a través de una interfaz CAN.



De un vistazo

  • Módulo de medición de voltaje, corriente, temperatura y frecuencia.
  • Opera entre -40° y +125° C y permite la condensación.
  • Carcasa robusta con grado de protección IP65, MIL STD-810F.
  • El mecanismo de click conecta los módulos eléctrica y mecánicamente en una sola unidad.
  • Instalación centralizada o distribuida.
  • Aislamiento galvánico completo.
  • Salida de datos de medición a través de CAN.
  • Incluye software de configuración.

Solicita presupuesto

Catálogo

Mas información

Mecanismo de click para una mayor comodidad

[Translate to Spanish:] Click-mechanism for more comfort

Los módulos de la serie imc CANSASfit pueden conectarse rápidamente mediante su mecanismo de click, tanto mecánica como eléctricamente. Los bloques pueden formarse fácilmente con sólo encajar los módulos individuales, sin necesidad de utilizar cables ni elementos de fijación.

Complete los módulos de imc CANSAS con un registrador de datos imc

[Translate to Spanish:] Complement imc CANSAS modules with an imc data logger

Los módulos de medición de imc CANSAS se integran perfectamente con cualquier data logger imc. Estos módulos son adecuados para su uso, por ejemplo, en el desarrollo de dispositivos de control o en pruebas ECU, donde se requiere la adquisición y el cálculo en tiempo real de los datos de un vehículo o de un bus de campo.

Características generales del módulo

 T-10UTI-6ENC-6HISO-UT-6-3LHISO-T-8-2LHISO-HV-4
Channel number1066684
Sampling rate / channel100 Hz1000 Hz1000 Hz1000 Hz100 Hz1000 Hz
Bandwidth / channel20 Hz400 Hz2 MHz400 Hz33 Hz400 Hz
Galvanic isolation
Sensor supply
Input signals
Voltage
max. Voltage
60 V
100 V
1500 V
Current 0 … 20mA
RTD
(PT100 … PT1000)
NTC, resistance
(100 Ohm ... 100 kOhm)
Thermocouple
Frequency
Distance
Angle
Speed
RPM
Time
Socket
LEMO
Thermo
Banana
Legenda: Por defecto Opcional

imc CANSASfit-T-10

temperature measurements: imc CANSASfit-T-10
imc CANSASfit-T-10
temperature measurements: imc CANSASfit-T-10
imc CANSASfit-T-10

Módulo de 10 canales para la medición de temperatura.


El módulo T-10 de la serie imc CANSASfit es un módulo de 10 canales para la medición de temperaturas con termopares.
Características destacadas:

  • Resistencia a altas temperaturas.
  • Temperatura de funcionamiento del módulo: -40°C a 125°C.
  • Carcasa robusta.
  • Diseño pequeño y compacto.
  • Los módulos se conectan mecánica y eléctricamente mediante un mecanismo de click.
  • Convertidor A/D de 24 bits.

Aplicaciones más comunes:
En aplicaciones móviles, mediciones en el compartimento del motor, a altas temperaturas y en entornos hostiles.

Technical Data Sheet imc CANSASfit-T-10



Volver a la tabla

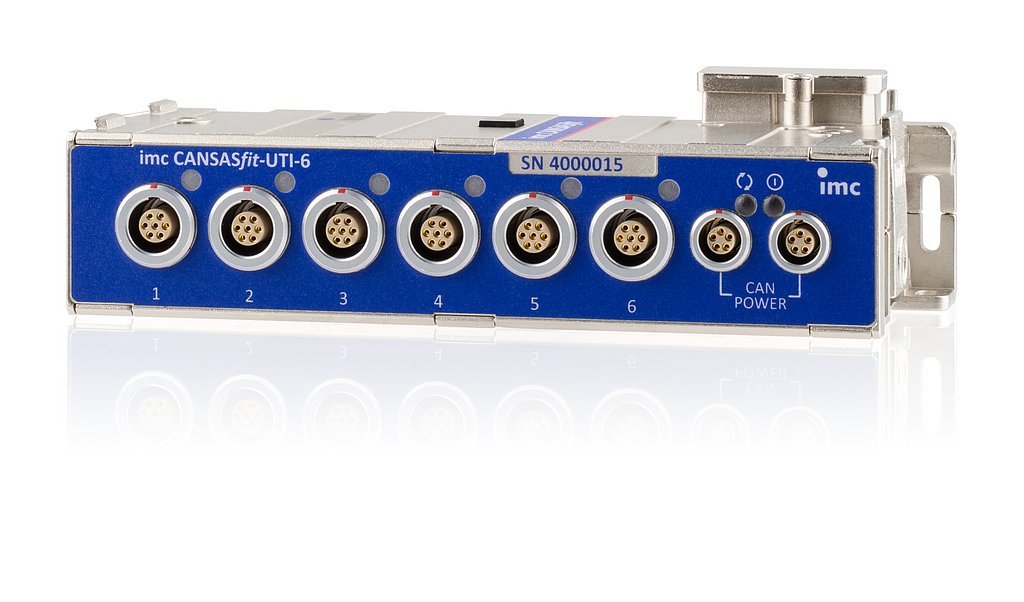

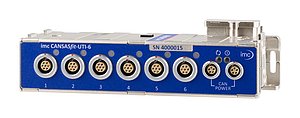

imc CANSASfit-UTI-6

imc CANSASfit-UTI-6


Amplificador de medida de 6 canales para la medición de tensión, corriente y temperatura.

El UTI-6 de la serie imc CANSASfit es un amplificador de medida de 6 canales que adquiere señales analógicas, las digitaliza y las emite a través de CAN.


Variables de medición:

  • Tensión (25 mV a 60V)
  • Corriente (sensores 20mA)
  • Temperatura (PT100, PT1000, NTC)
  • Resistencia

Características:

  • Entradas de medición aisladas por canal, filtro individual y ADCs
  • Alimentación de sensores ajustable (p. ej., para sensores activos alimentados por tensión).
  • Ancho de banda de 400 Hz con máx. Frecuencia de muestreo de 1000 Hz por canal.
  • Los rangos de medición y las frecuencias de muestreo se pueden ajustar por canal en intervalos de 1, 2 o 5
  • Convertidor A/D de 24 bits

Aplicaciones Típicas:
Equipo de medición robusto para uso móvil con altas temperaturas y en entornos difíciles. Ideal para pruebas de vehículos y maquinaria donde el espacio es limitado y las condiciones pueden ser extremas, por ejemplo, en el compartimiento del vano motor.

  • Señales de tensión generales, incluidas las tensiones a bordo del vehículo (hasta 60 V) y mediciones de corriente en derivaciones externas (hasta 50 mV).
  • Sensores activos alimentados por tensión.
  • Sensores industriales (20mA) para diferentes variables físicas.
  • Mediciones de temperatura con sensores basados en la resistencia (PTxx, NTC)

Technical Data Sheet imc CANSASfit-UTI-6

Volver a la tabla

imc CANSASfit-ENC-6

imc CANSASfit-ENC-6
imc CANSASfit-ENC-6

Módulo para la adquisición de señales de contador de frecuencia, rotación, posición y ángulo.
El módulo ENC-6 de la serie imc CANSASfit ofrece 6 canales diferenciales que pueden utilizarse para  conteo de eventos, medición de tiempo o una combinación de ambos. Estos modos de funcionamiento permiten la captura de sensores encoder como los que se utilizan para medir frecuencias, valores de RPM y velocidades. El umbral de conmutación y la histéresis se pueden configurar a través de software con el fin de detectar episodios o impulsos para mediciones incrementales.

  Technical Data Sheet imc CANSASfit-ENC-6

Volver a la tabla

imc CANSASfit-HISO-UT-6-3L

imc CANSASfit-HISO-UT-6-3L
imc CANSASfit-HISO-UT-6-3L

High voltage isolated 6-channel CAN-based measurement module for voltage, temperature (RTD) and resistance (NTC)

Within the imc CANSASfit (CANFT) module series, the HISO series offers particularly highly isolated types that are specially designed for use in high voltage environments. The model UT-6 allows the measurement of low voltages as well as temperature sensors on 6 channels, which are on a high common mode level or in environments with up to 1000 V voltage:

  • Voltage (25 mV to 100 V)
  • Temperature (PT100, PT1000)
  • Resistance (e.g. NTC)
  • MEMS accelerometers (5 V sensor supply)

Highlights

  • Isolation: 1000 V (according to safety standard DIN EN 61010)
  • High-voltage-proof special connectors"3L": 3 x LEMO.2P as common socket (2 channels at each 8-pin socket)
  • 5 V sensor supply per-channel (8 mA), suited for MEMS accelerometers (imc AC series)
  • Per-channel isolated measurement inputs, individual filtering and ADCs
  • 400 Hz bandwidth at max. 1 kSps/channel sampling rate (CAN output rate)
  • 24-bit digitization and internal processing CAN-output format selectable: 16-bit or FLOAT (24-bit mantissa)
  • Click mechanism providing both mechanical and electrical coupling

Typical applications

  • Testing in e-mobility environments (e.g. electric and hybrid vehicles)
  • Temperature measurement (esp. PT100/PT1000) on high voltage components in electrical and hybrid vehicles, such as fuel cells and supply circuits
  • Measurement of low voltages such as single battery cells and battery modules
  • Current measurement shunts on HV level
  • Detection of mechanical loads and vibrations on high-voltage batteries
  • Environments in which full personal safety must be guaranteed even in the event of faults.

Technical Data Sheet imc CANSASfit-HISO-UT-6-3L

imc CANSASfit-HISO-T-8-2L

imc CANSASfit-HISO-T-8-2L
imc CANSASfit-HISO-T-8-2L

High voltage isolated 8-channel CAN-based measurement module for thermocouples

Within the imc CANSASf it (CANFT) module series, the HISO series offers particularly highly isolated types that are specially designed for use in high voltage environments.The model T-8 supports temperature measurement on 8 channels with thermocouples (type K), which are on a high common mode level or in environments with up to 1000 V voltage:

  • Temperature with thermocouples type K

Highlights

  • Isolation: 1000 V (according to safety standard DIN EN 61010)
  • High-voltage-proof special connectors"2L": 2 x LEMO.2P as common socket (4 channels at each 8-pin socket)
  • Per-channel isolated measurement inputs, individual filtering and ADCs
  • Channel individual internal cold junction compensation
  • 24-bit digitization and internal processing CAN-output format selectable: 16-bit or FLOAT (24-bit mantissa)
  • Click mechanism providing both mechanical and electrical coupling

Typical applications

  • Testing in e-mobility environments (e.g., electric and hybrid vehicles)
  • Temperature measurement on high-voltage components of hybrid and electric vehicles, such as batteries,fuel cells and supply systems
  • Environments where personnel safety has to be ensured

Technical Data Sheet imc CANSASfit-HISO-T-8-2L

imc CANSASfit HISO-HV-4

High voltage isolated 4-channel CAN-based measurement module for high voltages (HV)
High voltage isolated 4-channel CAN-based measurement module for high voltages (HV)
imc CANSASfit HISO-HV-4

High voltage isolated 4-channel CAN-based measurement module for high voltages (HV)

The CAN-based measurement model HISO-HV-4 is ideally suited for isolated measurements of high voltage signals up to 1500 V.

Highlights

  • Measurement range of +/- 1500 V
  • Highly isolated for measurement category 1000 V CAT II
  • Test voltage: 5.4 kV ACrms
  • Channel by channel isolated measurement inputs, individual filter and ADC
  • 400 Hz bandwidth at max. 1000 Sps/channel sampling rate or CAN output rate
  • 24-bit digitization and with selectable CAN-output format (16-bit or 32-bit FLOAT)
  • Click mechanism providing both mechanical and electrical coupling

Typical applications

  • Testing in e-mobility environments (e.g., electric and hybrid vehicles)
  • Measurement on battery modules and full stack HV batteries, DC link circuits in electric vehicles etc.
  • Environments in which full personal safety must be guaranteed even in the event of faults

Technical Data Sheet imc CANSASfit-HISO-HV-4
