¿Por qué es necesario probar los ejes de los vehículos ferroviarios?

Las pruebas de los ejes de los vehículos ferroviarios son cruciales por varias razones. Estas pruebas contribuyen de forma significativa a la seguridad y fiabilidad del transporte ferroviario al detectar posibles problemas en una fase temprana y evitar así accidentes graves. He aquí algunos aspectos clave:

Módulos de telemetría próximos a los sensores para la transmisión inalámbrica de señales

Seguridad y fiabilidad:

  • Detección de la fatiga del material: Los juegos de ruedas están expuestos a cargas extremas que pueden provocar la fatiga de los materiales. Las inspecciones periódicas identifican los signos de fatiga antes de que provoquen una rotura.
  • Control del desgaste: El desgaste de las bandas de rodadura de las ruedas y de otros componentes del juego de ruedas puede afectar a la seguridad de la conducción. Las inspecciones permiten realizar a tiempo el mantenimiento o la sustitución de las piezas desgastadas.
  • Detección de grietas: Las grietas en las ruedas o los ejes pueden tener consecuencias catastróficas. Las técnicas de ensayo no invasivas, como los ultrasonidos o los ensayos con partículas magnéticas, detectan las grietas en una fase temprana.
  • Compruebe la lubricación: Una lubricación insuficiente de los cojinetes y otras piezas móviles aumenta la fricción y el desgaste. Las comprobaciones periódicas garantizan el suministro óptimo de todos los puntos de lubricación.

Mejoras mediante mediciones

  • Optimización del diseño y los materiales: El análisis de los datos de medición permite detectar los puntos débiles del diseño e introducir mejoras. Así se consiguen juegos de ruedas más duraderos y eficientes.
  • Mejora del rendimiento y la durabilidad: Las mediciones proporcionan información importante para mejorar la durabilidad y el rendimiento de los juegos de ruedas, lo que prolonga la vida útil de los componentes y reduce los costes de explotación.
  • Minimización del ruido de rodadura: Las mediciones de vibración y ruido ayudan a desarrollar medidas para reducir el ruido de rodadura, lo que aumenta el confort de los pasajeros y reduce el impacto ambiental.

Sensores:

  • Galga extensométrica (350 Ω): Para controlar las cargas y tensiones en el juego de ruedas.
  • Sensores de temperatura: Para detectar cambios de temperatura que indiquen problemas de lubricación o rozamiento excesivo.
  • Sensores de vibración IEPE: Para medir vibraciones que indican desequilibrios, problemas de rodamientos u otros defectos mecánicos.

Fuente de alimentación:

Una fuente de alimentación estable y alimentada por pilas permite largas grabaciones de datos. La corriente inductiva y la transmisión de datos a través de un cable de cobre multienrollado garantizan una conexión fiable, incluso en condiciones adversas.

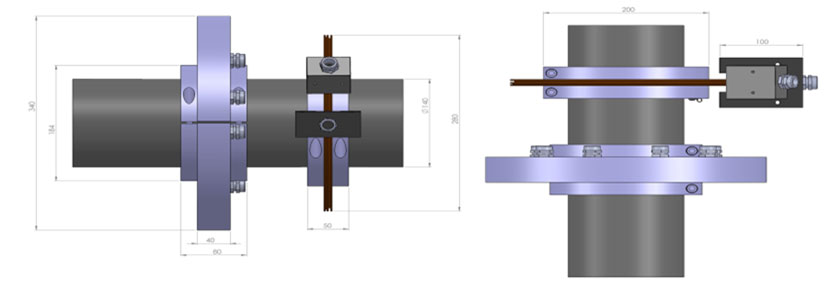

[Translate to Spanish:] Installation example for the telemetry modules and the coils for signal transmission and power supply

Condiciones ambientales:

  • Protección contra salpicaduras de agua, aceite y polvo: Los componentes deben ser robustos y estar protegidos contra influencias ambientales como el agua, el aceite y el polvo.
  • Resistencia a golpes y vibraciones: Los dispositivos y sensores deben resistir golpes fuertes y vibraciones intensas.
  • Resistencia a temperaturas de hasta 85 °C/185 °F: el equipo debe poder soportar altas temperaturas ambiente sin sacrificar el rendimiento ni la fiabilidad.

Desafíos adicionales:

Para cumplir las condiciones de aplicación de un sistema en el sector ferroviario con un diámetro de eje de 110 mm a una velocidad máxima de 1.500 rpm y, al mismo tiempo, tener en cuenta los retos especiales que plantea el manejo de altas tensiones y diferentes potenciales de los sensores y amplificadores de medida, hay que tener en cuenta varios aspectos. Estos aspectos incluyen la durabilidad mecánica, el aislamiento eléctrico y las medidas de protección, así como la adquisición de datos y el procesamiento de señales.

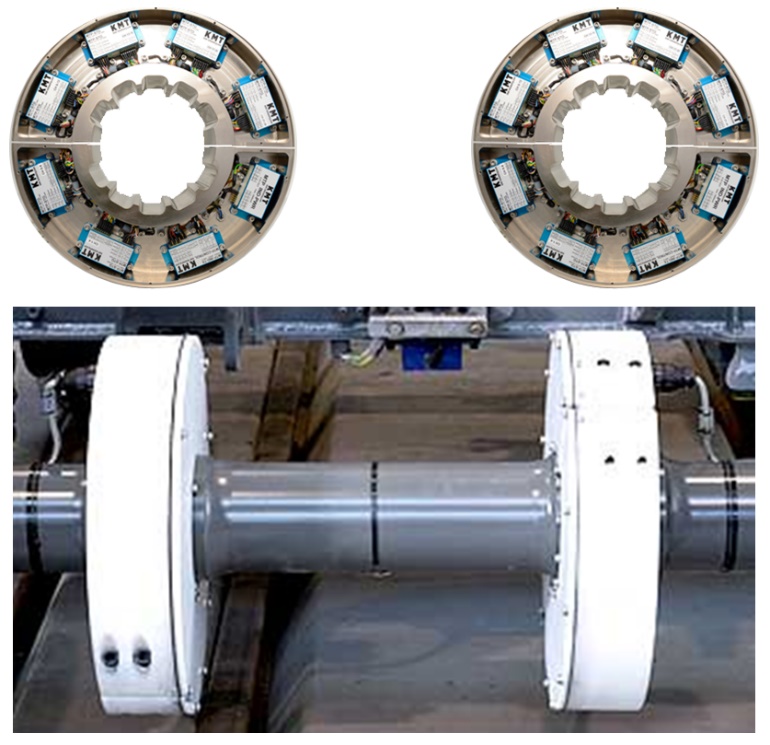

Módulos de telemetría en una carcasa personalizada
Carcasa a medida, montada directamente en el eje

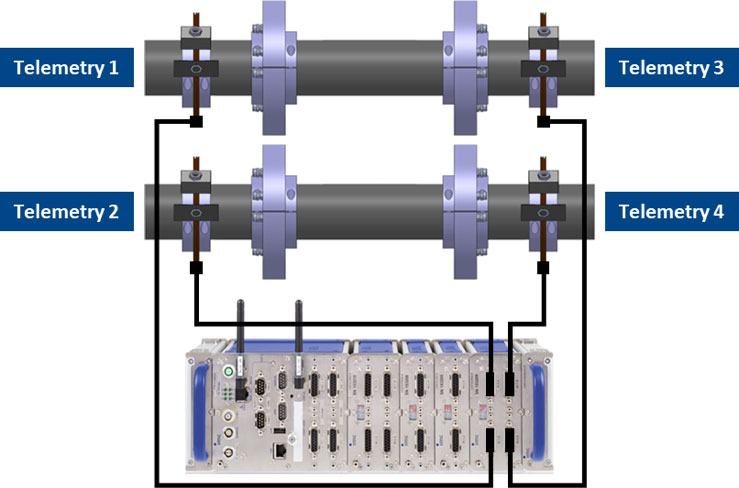

Cuatro sistemas de telemetría combinados en una unidad receptora

Conclusión

Las inspecciones periódicas y minuciosas de los ejes son esenciales para garantizar la seguridad y fiabilidad del transporte ferroviario. El uso de las últimas tecnologías de medición y de configuraciones de sistemas robustas permite identificar y rectificar posibles problemas en una fase temprana, lo que se traduce en una mejora significativa del rendimiento operativo y la seguridad.

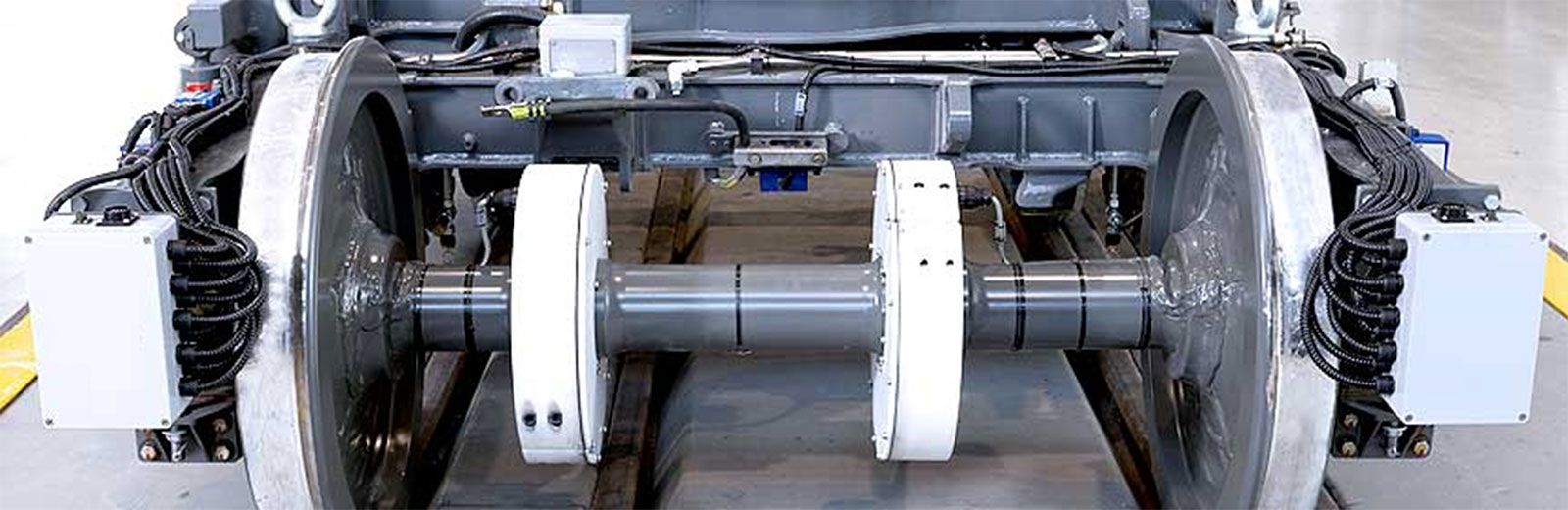

[Translate to Spanish:] Assembly example of the customized device configuration
