Pantógrafo

[Translate to Spanish:] Messungen am Pantografen stellen hohe Anforderungen an Sensorik und Messdatenerfassung

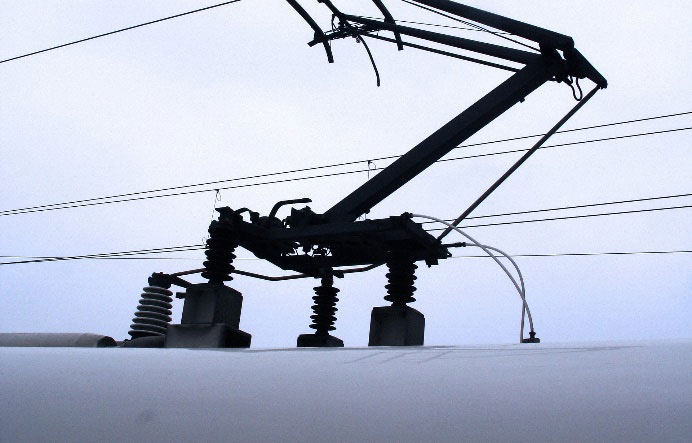

La medición de magnitudes mecánicas como fuerzas, desplazamientos y vibraciones en el pantógrafo es crucial para el funcionamiento eficaz y seguro de los trenes eléctricos. El contacto correcto entre el pantógrafo y la catenaria es crucial. Las vibraciones mecánicas varían considerablemente con la velocidad del tren. Para medir con precisión estas influencias se utilizan diferentes sensores: los sensores de fuerza registran las fuerzas de contacto, los sensores de desplazamiento miden la deflexión del pantógrafo y los sensores de aceleración registran las vibraciones.



Desafío

El entorno de alta tensión en el que funciona el pantógrafo plantea un reto particular. Las señales deben ser detectadas por un potencial de 15-25 kV y transmitidas con seguridad al interior del tren. La empresa imc ha desarrollado una solución especial para ello: Los datos de medición se transmiten de forma segura y sin potencial desde el pantógrafo hasta la unidad base del sistema de medición a través de cables de fibra óptica. Las líneas aéreas de alta tensión para trenes eléctricos deben cumplir determinados criterios para garantizar pérdidas mínimas, un desgaste limitado y un menor riesgo de interferencias en la transmisión de energía al motor del vehículo. Tanto la posición vertical y horizontal de la línea aérea de contacto como su tensión deben cumplir las normas internacionales para satisfacer los requisitos de estas condiciones de funcionamiento.

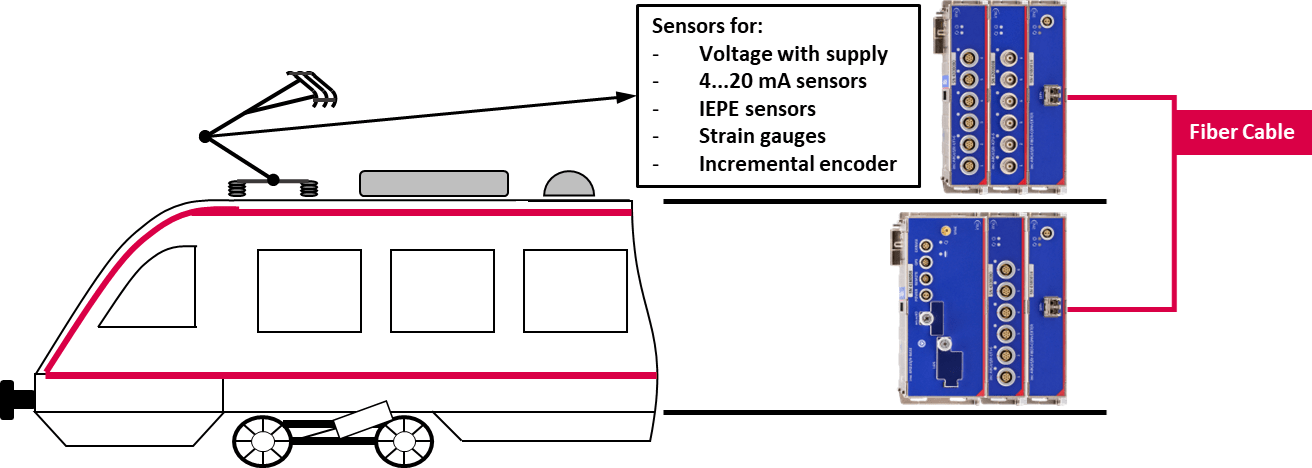

[Translate to Spanish:] Messeinheit über Glasfaserkabel getrennt von der Messstelle

Condiciones medioambientales

Las temperaturas extremas, la lluvia, la nieve y el hielo pueden afectar al rendimiento del pantógrafo y distorsionar las mediciones. Por este motivo, los sensores y el sistema de adquisición de datos imc son especialmente robustos y resistentes a la intemperie gracias a una carcasa con el fin de proporcionar datos fiables en cualquier condición meteorológica.

Resumen

En general, la medición de pantógrafos en entornos de alta tensión requiere una combinación de ingeniería de alta precisión, diseño robusto y una buena comprensión de los retos operativos y medioambientales. Solo cumpliendo estos requisitos se pueden cumplir las estrictas normas internacionales y garantizar un funcionamiento eficaz y sin problemas de los trenes.
