imc STUDIO Setup

Gestionar y configurar hardware de medición.

imc STUDIO Setup se utiliza para la configuración completa de su proyecto de medición. Una pantalla tabular le ofrece una visión general rápida y estructurada de su configuración. Las funciones de clasificación y filtrado también ayudan a realizar un seguimiento de muchos canales. Al mismo tiempo, puede adaptar intuitivamente la pantalla a sus necesidades en cualquier momento y así ocultar o resumir parámetros, almacenar configuraciones fijas o agregar sus propios parámetros. Las celdas de la tabla muestran claramente los parámetros de configuración seleccionados actualmente y ofrecen un menú emergente adecuado para seleccionar las posibles opciones cuando hace clic directamente.

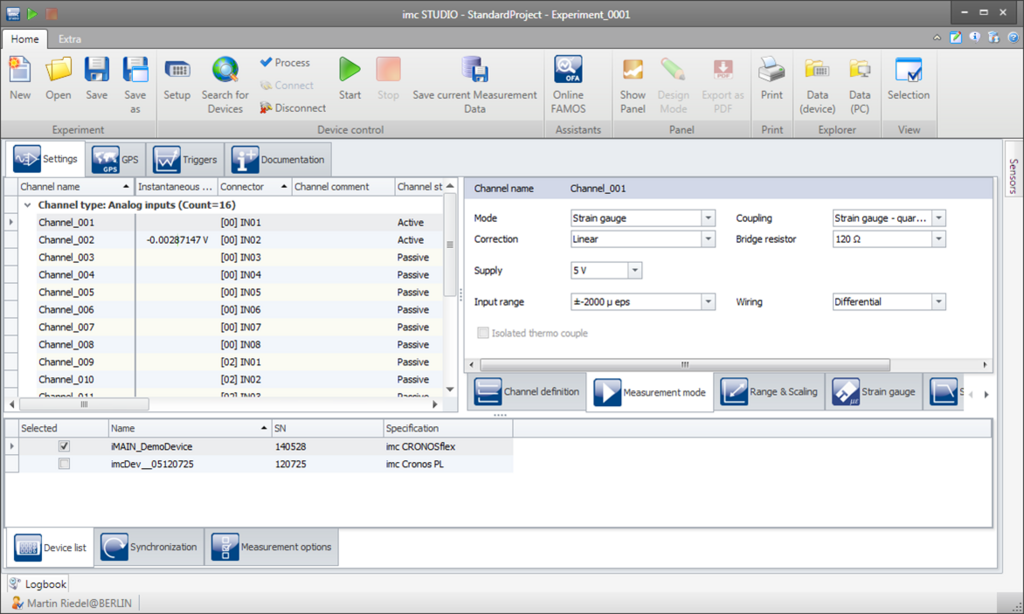

Para los usuarios menos experimentados, además de la pantalla de mesa compacta, también existe la opción de un asistente que lo guiará a través de la configuración.

Crea tus propias vistas de configuración

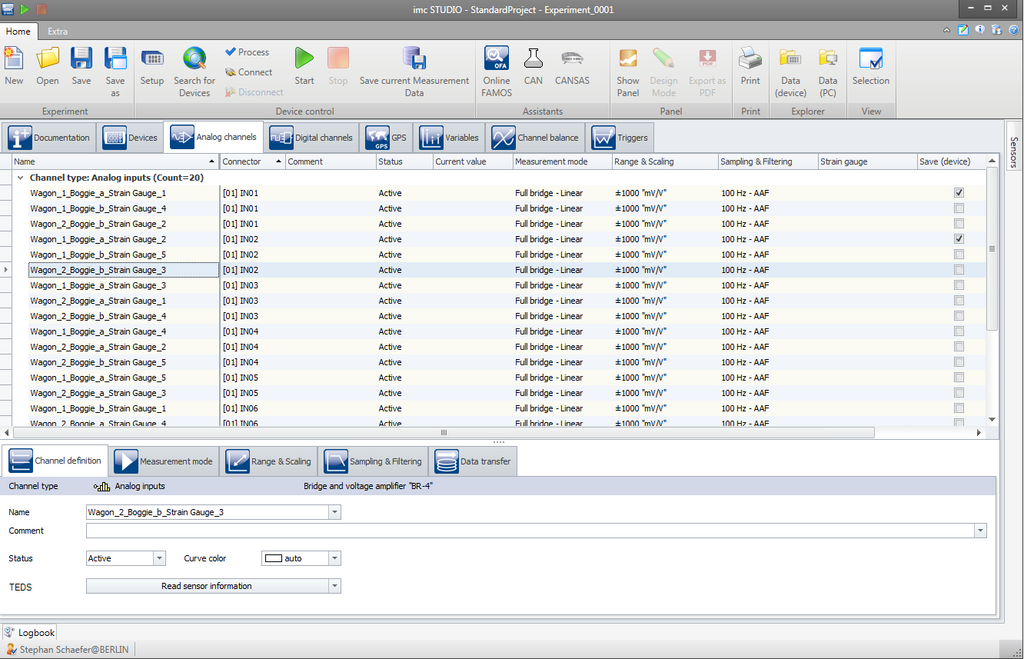

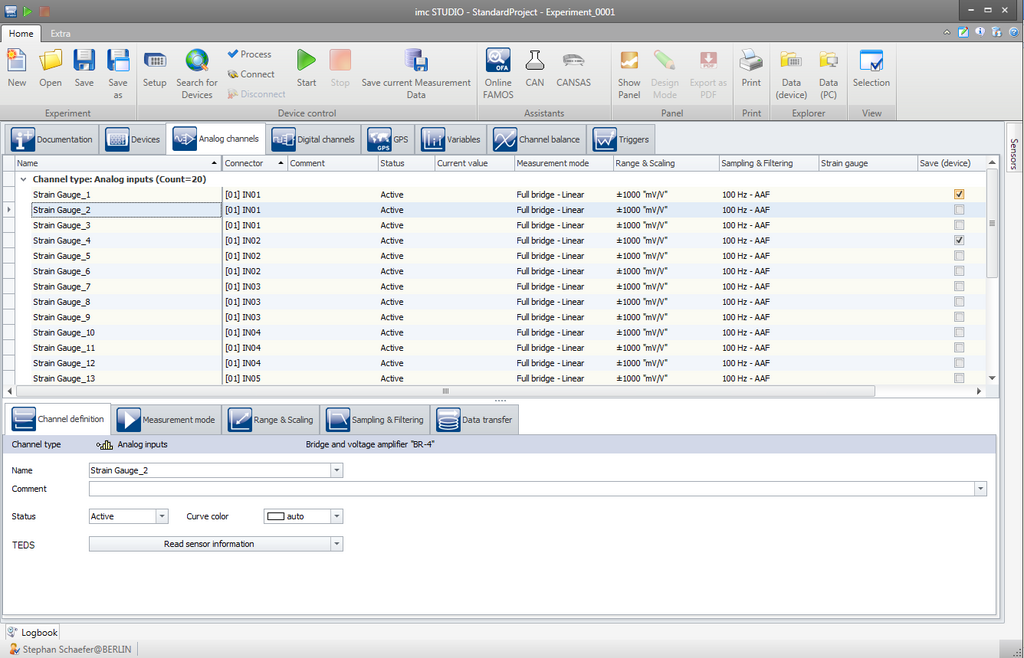

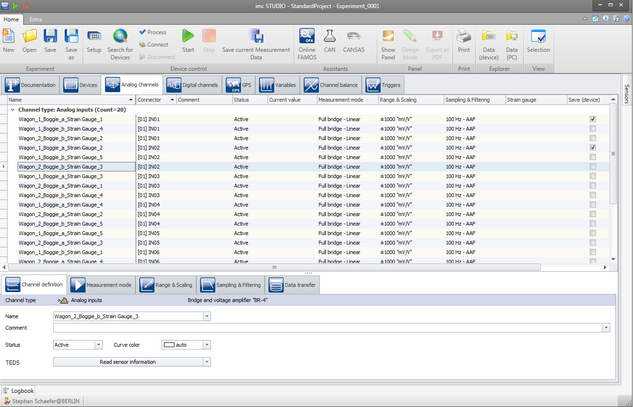

El concepto de tabla para la configuración del canal es inmediatamente intuitivo: cada fila representa un canal, cada columna una opción de configuración y la celda finalmente la elección concreta. Puede seleccionar libremente qué opciones de configuración (columnas) se muestran. Las columnas de la tabla se pueden ordenar u ocultar según sea necesario. Esto significa que solo se puede ver tanta información como sea necesaria, pero lo más clara y compacta posible. Y como, como se sabe, no existe una regla universal para "la" selección óptima, se puede crear y guardar cualquier cantidad de vistas, siempre adaptadas al usuario y la aplicación.

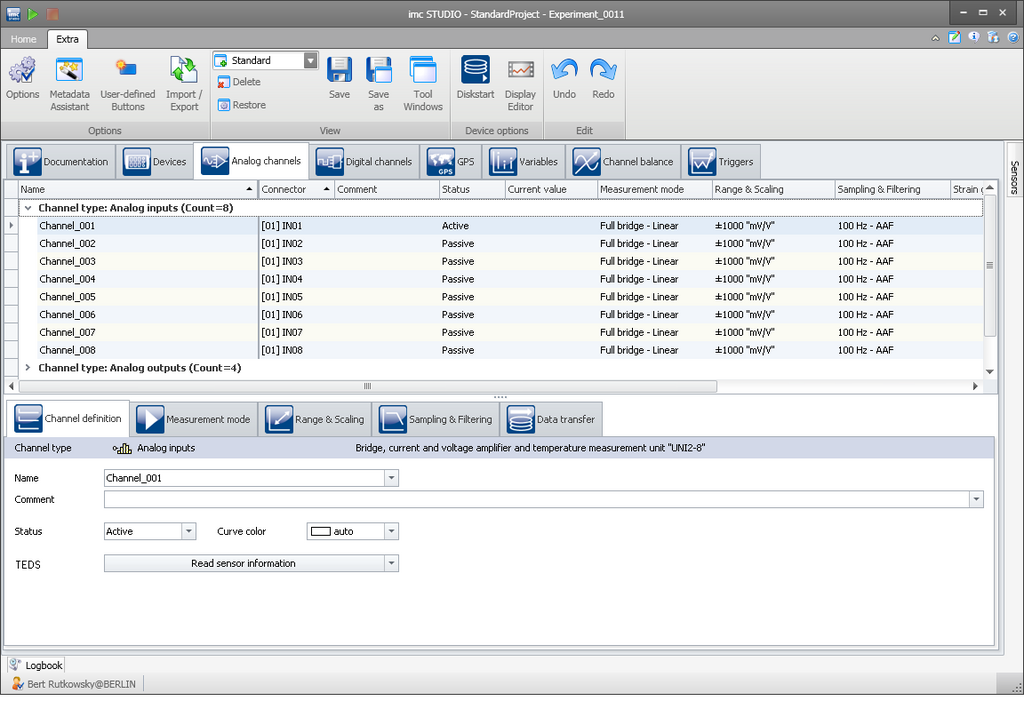

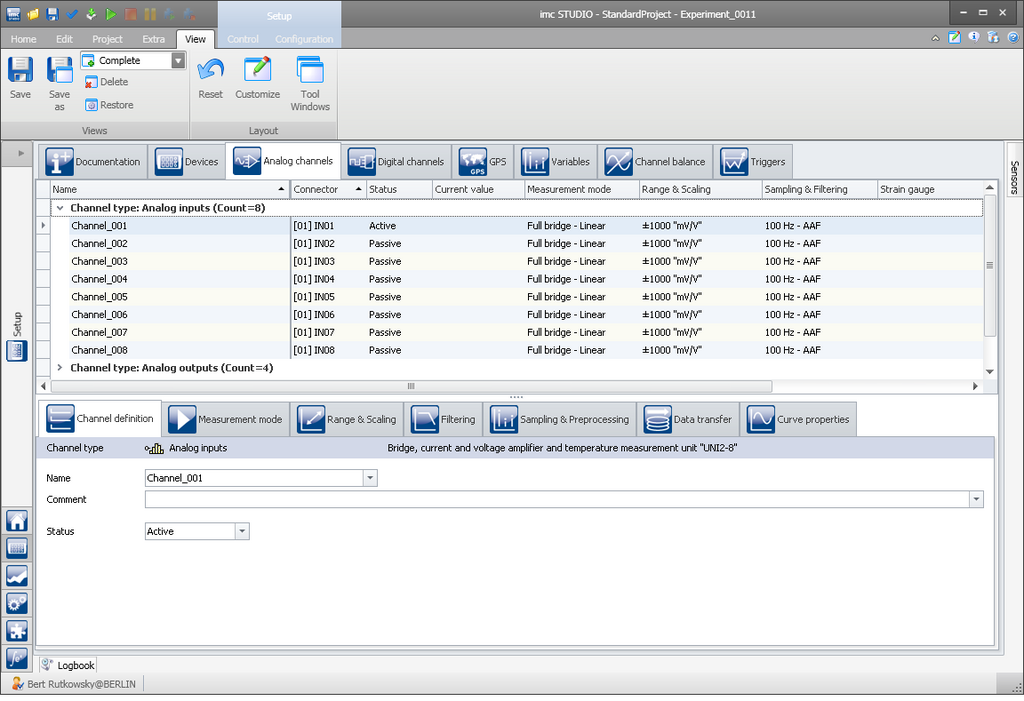

Las vistas le permiten controlar el grado de opciones de configuración que se ofrecen al usuario. Dependiendo de su función o calificación, el especialista o instalador experimentado, por ejemplo, puede tener todas las opciones de configuración disponibles, mientras que la misma configuración de medición puede ser utilizada por un operador de banco de pruebas con una visión que garantice la máxima seguridad y claridad operativa a través de una reducción drástica de los elementos a la vista.

Los valores predeterminados crean seguridad

Establecer parámetros que deben ocultarse porque no necesitan cambiarse naturalmente requiere valores predeterminados bien definidos (por defecto). Una función muy fácil de usar pero extremadamente flexible y potente permite esto: la configuración de un canal seleccionado, incluidos los que deben ocultarse, puede definirse como valores predeterminados para todos o para una clase especial de canales, por ejemplo para todos los canales del mismo tipo.
Esto proporciona un control total sobre las propiedades ocultas de los canales o del sistema, que siempre permanecen accesibles en segundo plano y puede volver a activarse en cualquier momento.

Clasificación y filtrado de canales

Con mediciones multicanal, las funciones integradas de clasificación y filtro siempre ayudan a controlar toda la información. Los filtros propios permiten mostrar u ocultar ciertos canales de acuerdo con criterios libremente definibles. Entonces obtienes la lista de canales deseada con solo un clic.

El filtrado se puede hacer de dos maneras:

  1. Se puede establecer un filtro automático simple para cada columna, que define una condición de filtro lógico, como mostrar solo aquellos canales que se configuraron como canales puente en la columna "Modo de medición"
  2. Se puede definir un conjunto completo de filtros interactivamente utilizando el editor de filtros universal. Estas complejas expresiones lógicas pueden vincular varios parámetros (columnas) y así permitir una selección muy selectiva. Una vez formulado, dicho filtro puede activarse simplemente "marcando".

Una tecnología que hace que sea más fácil mantener el control total y la visión general incluso con sistemas extensos con cientos de canales.

Proceso de configuración asistido

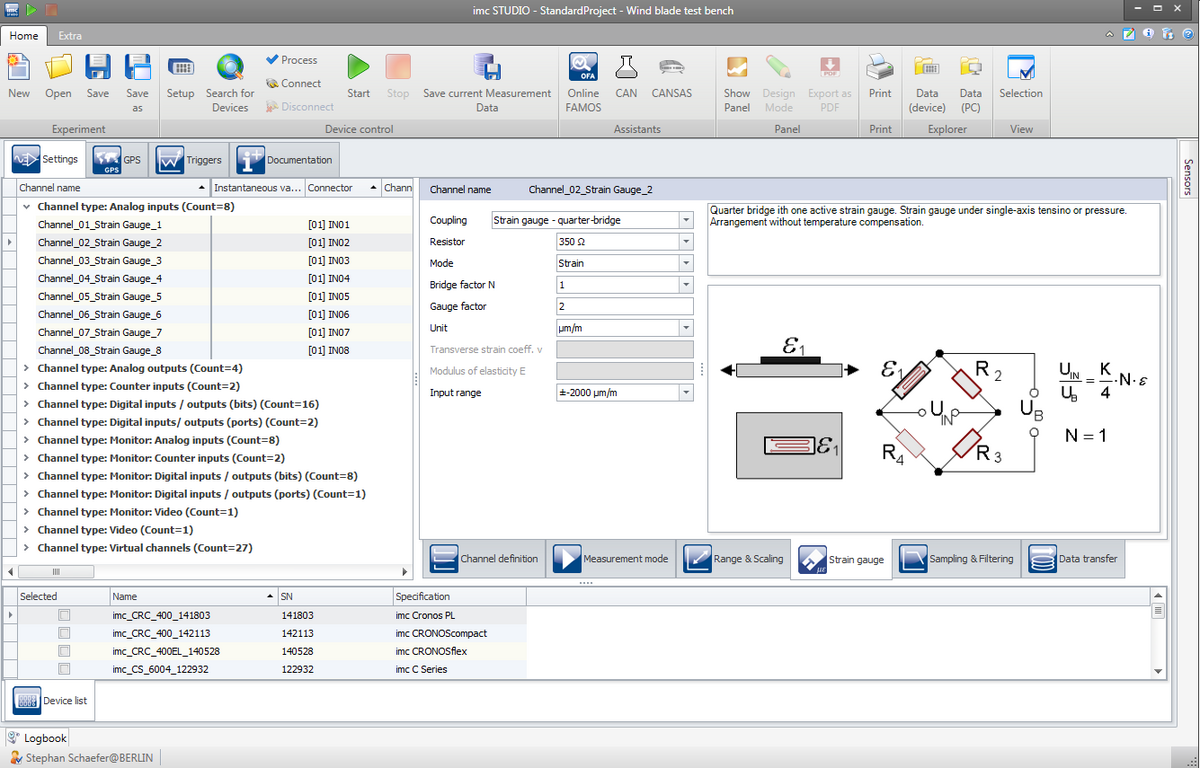

Además de la representación tabular, un acceso alternativo a la configuración del sistema está disponible a través de menús de configuración guiados. Estos se basan en el flujo de la señal; dividido en varias pestañas. Guían al usuario sistemáticamente a través de todas las configuraciones relevantes, comenzando por nombrar, comentar, escalar y parametrizar el acondicionamiento de la señal, a través del filtrado, el preprocesamiento y la configuración del disparador a las opciones para el almacenamiento de datos.

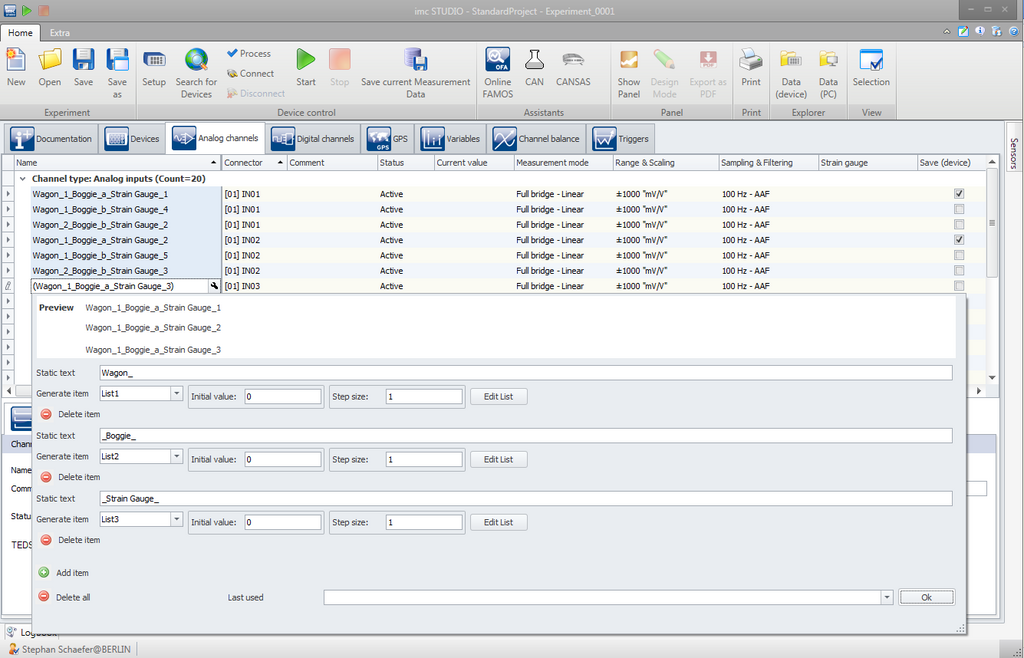

Ambos accesos, una tabla de resumen y menús guiados están siempre disponibles al mismo tiempo y se pueden usar opcionalmente. Ambos métodos permiten la selección múltiple de canales, que tampoco necesitan ser adyacentes o del mismo tipo, lo que, junto con las vistas de filtro inteligente, permite una operación muy conveniente y segura.
