imc STUDIO Video: Vinculación de captura de vídeo y adquisición de datos de medición.

En respuesta a la creciente demanda de adquisición combinada de datos de medición y vídeo, la utilización de una cámara de vídeo como canal de medición ofrece una integración perfecta de las grabaciones de vídeo en las pruebas.
Adquisición de datos y video en tiempo real.
Configuración del canal de vídeo similar a la configuración del canal de medición.
Posibilidad de realizar mediciones de activación y mediciones a largo plazo.
Preactivación para grabaciones de vídeo previas al evento.
Hasta 4 canales de vídeo síncronos.
Canales de grabación y de monitorización independientes por cámara.

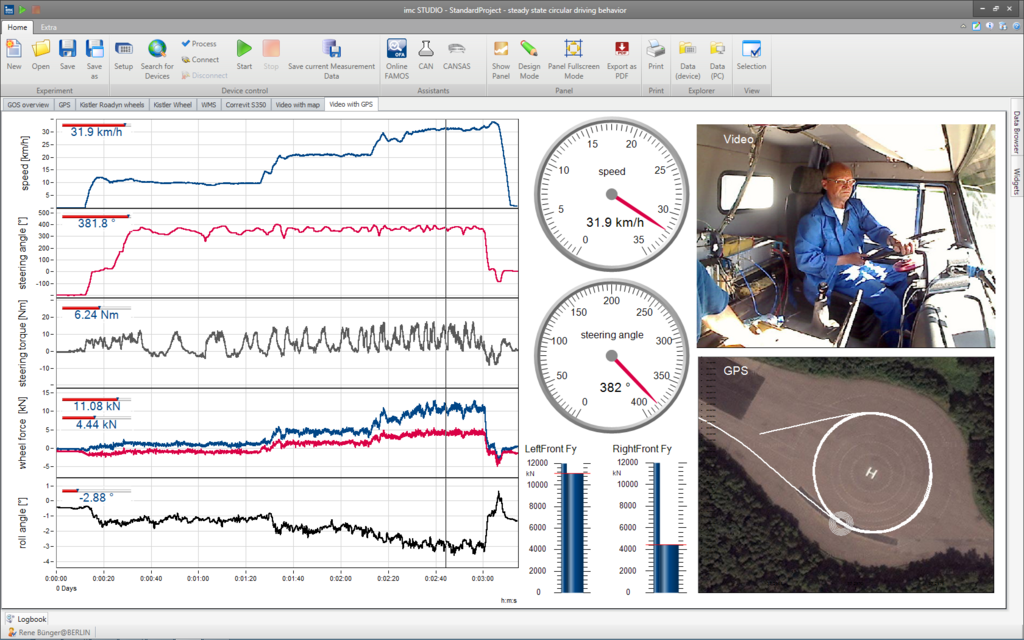

Reproducción sincronizada en imc STUDIO Panel e imc FAMOS.
Si los datos medidos se vinculan a una grabación de vídeo de la ruta de ensayo o de la parte del vehículo que se está examinando, se pueden obtener conocimientos totalmente nuevos. Lo mismo se puede decir de las estaciones de prueba y de la instalación, especialmente de aquellas que deben controlarse pero que son de difícil acceso. Dependiendo de la aplicación, se puede desplegar una amplia variedad de cámaras, que difieren en cuanto a su relación de aspecto, velocidad de imagen e interfaces, desde una simple cámara web o equipos de alta velocidad y alta resolución, hasta cámaras termográficas especiales.

Preactivación y sincronización

La sincronización es un factor decisivo a la hora de analizar los datos de vídeo junto con los datos de medición. Por esta razón, los datos de vídeo deben estar absolutamente sincronizados con el resto de los datos medidos para permitir una correlación exacta. El mejor nivel de precisión posible viene determinado por la frecuencia de imagen de la cámara, es decir, la sincronización tiene que ser precisa hasta el punto de que se alcance el nivel de un fotograma de vídeo. Imc STUDIO Video garantiza esta máxima precisión, ya que los datos de vídeo que conducen al evento en cuestión pueden ser de gran interés. También se ofrece la posibilidad de configurar un preactivador ajustable para grabar/guardar los datos de vídeo.
Función "Monitor-channel"::
Dependiendo de la velocidad de fotogramas y del formato, los volúmenes de datos y las velocidades de transferencia que el vídeo debe procesar pueden llegar a ser sustanciales; es normal que se produzcan de 10 a 20 Mbytes por segundo. Por esta razón, a menudo resulta crucial limitar la adquisición y el almacenamiento de datos de vídeo a las fracciones de tiempo realmente relevantes, normalmente en torno a un evento activador. Sin embargo, hay momentos en los que es necesario grabar toda la duración de un proceso con una señal de vídeo de velocidad reducida de fotogramas/datos, con el fin de garantizar la integridad de la documentación. Este es un caso clásico de aplicación para la función "Monitor-channel", que se proporciona a través de imc STUDIO para todos los canales de medición de cualquier tipo, incluyendo los canales de vídeo. Cada canal de medición puede tener un segundo uso como "canal de monitorización", en el que se aplica una segunda frecuencia de muestreo más lenta. Así, se produce una copia remuestreada del canal original. Mientras que la configuración no puede ser diferente en términos de su rango de medición, puede ser configurada de forma completamente independiente en términos de propiedades de activación (eventos de activación y activaciones de inicio y parada asignadas), opciones de almacenamiento de datos y velocidad de transmisión de datos. De este modo, es posible utilizar una sola cámara para grabar un proceso a lo largo de horas en un flujo de vídeo lento y condensado a, por ejemplo, 1 fotograma/segundo, pero -paralelamente- también para activar una grabación de vídeo de alta resolución (100 fotogramas/segundo) durante un período de tiempo limitado. El evento de activación para determinar la ventana de tiempo del "primer plano" podría ser la señal de cualquier otro canal de medición o incluso una combinación lógica de tales canales. Naturalmente, las "imágenes fuente" de la cámara pueden ser visualizadas por sí mismas, en directo y en cualquier momento, sin necesidad de ser almacenadas. Además, en los canales de vídeo que se activan, la imagen de origen de la cámara correspondiente al momento anterior al evento de disparo siempre se muestra para su monitorización. Tipos de cámara e interfaces:
Las cámaras de vídeo están disponibles en una amplia variedad de diseños. Las interconexiones más habituales son USB, Firewire (IEEE 1394) y Ethernet. Los formatos de imagen van desde el tamaño miniatura a VGA (640 x 480) y SVGA (800 x 600) hasta Full-HD (1920 x 1080). Las velocidades de fotogramas habituales pueden extenderse hasta aprox. 30 fotogramas/segundo para cámaras USB y hasta 130 fotogramas/segundo y superiores para cámaras Firewire de gama alta. Esto significa que existe una amplia gama de opciones disponibles en el mercado para conseguir su aplicación particular. Para la integración con imc STUDIO, todo lo que se necesita es seleccionar una cámara compatible con Windows con el modelo de controlador estándar "DirectShow". Las cámaras disponibles en el mercado que disponen de esta función son, por lo general, totalmente compatibles con imc STUDIO. En la línea directa de imc de su región encontrará una lista de referencia de modelos de cámaras que ya han sido comprobados.
Formatos de datos:
Dependiendo del tipo de cámara y del controlador con el que esté equipada, se pueden configurar una gran variedad de formatos de datos de vídeo y métodos de compresión.  Los formatos como RGB, YUY2, Bayer, MJPEG y otros similares difieren en cuanto a su tasa de compresión y esfuerzo de codificación necesario, por ejemplo, debido al uso de volúmenes de datos de 1 a 3 bytes por píxel. Por lo tanto, el ancho de bits del flujo de datos resultante, así como los requisitos de memoria, pueden variar considerablemente y, en casos extremos, pueden suponer una gran carga para el hardware del PC que se utilice. Además, el controlador de la cámara permite el ajuste fino de los parámetros ópticos, incluyendo la exposición, el brillo, el contraste, la saturación del color, el balance de blancos y otros parámetros. Los datos de vídeo grabados se integran perfectamente en imc STUDIO a través de una gestión integrada con el resto de datos de medición. Pueden visualizarse de forma análoga a los canales convencionales en ventanas de curvas asociadas, y enlazarse a otras curvas mediante cursores, para visualizar las imágenes correspondientes a los respectivos datos medidos. Naturalmente, los datos de vídeo también están disponibles en el programa de análisis offline imc FAMOS, donde pueden reproducirse, editarse y correlacionarse. Si se almacenan en el formato de contenedor de uso general "avi", pueden reproducirse utilizando cualquier reproductor multimedia que se desee.
