imc STUDIO Panel

Interfaces de usuario y pantalla libremente configurables para mediciones y procesos de ensayo.

Con imc STUDIO Panel de imc STUDIO usted accede a una herramienta integrada que se puede utilizar para configurar libremente la operación, la visualización y la generación de informes. Permite colocar una amplia variedad de elementos, los llamados widgets, para la visualización, operación y documentación de datos mediante funciones "drag and drop". De esta manera, puede crear sus propias interfaces con instrucciones para el usuario, como por ejemplo, mediante el control de acceso a las páginas operativas o utilizando la salida de voz ('texto a voz') sin necesidad de una programación compleja. Puede generar instrucciones para usuarios de diferentes niveles que integren el análisis y la generación del subsiguiente informe técnico.



Visualización de datos

Para visualizar gráficamente los datos, simplemente seleccione el canal deseado de la lista de canales. A continuación, arrastre y suelte para colocarlo en el panel y seleccione el estilo de visualización. Todos los aspectos de la organización de datos, almacenamiento en memoria intermedia, conexión con el hardware, frecuencias de muestreo, etc., se inician automáticamente, lo que le permite concentrarse por completo en el diseño y la organización de las páginas de su panel.

La ventana de curvas de imc ofrece una amplia gama de opciones de visualización 1D, 2D y 3D, así como una gran variedad de elementos gráficos interactivos, como por ejemplo:



  • Velocímetros y relojes de medición
  • Gráficos de barras e instrumentos de cilindro
  • Varios widgets de visualización
  • Luces indicadoras de estado
  • Interruptores y botones
  • Potenciómetros y controles deslizantes
  • Potenciómetros y odómetros
  • Listas y tablas de todo tipo de entradas y salidas
  • Visualización de vídeos en directo

Herramientas para la interacción del usuario

Además de ofrecer herramientas adaptadas a la visualización, imc STUDIO Panel permite una mayor interacción del usuario con el sistema de medición: potenciómetros, cuadros de entrada de datos numéricos y de texto, cuadros de lista de selección y controles que simulan un centro de mando convencional o, por así decirlo, un puesto de conducción, lo que permite una gestión intuitiva de los datos. La capacidad del usuario para interactuar con el proceso de medición no se limita a acciones tan simples como "Iniciar medición" o el ajuste de parámetros individuales. Con el acceso completo a todas las funciones de imc STUDIO, es posible controlar cada aspecto del proceso de medición y prueba a través del panel. Ya sea configurando la medición, la adquisición de datos, el análisis o la documentación: todo puede ser controlado directamente por medio de las herramientas operativas de imc STUDIO Panel. De este modo, usted puede utilizar la caja de herramientas de imc STUDIO para crear un software de operación y visualización personalizado para su propia medición.

Interfaz de operación y visualización personalizada

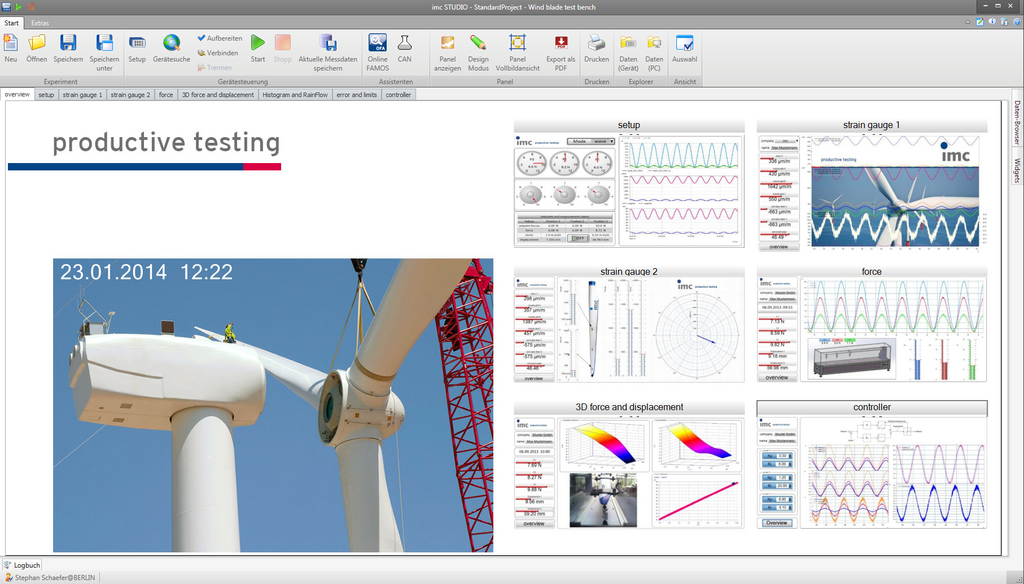

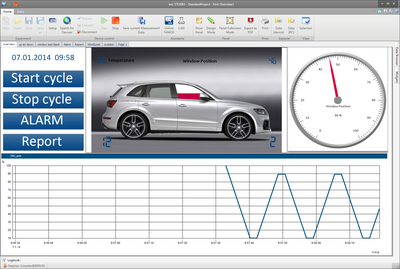

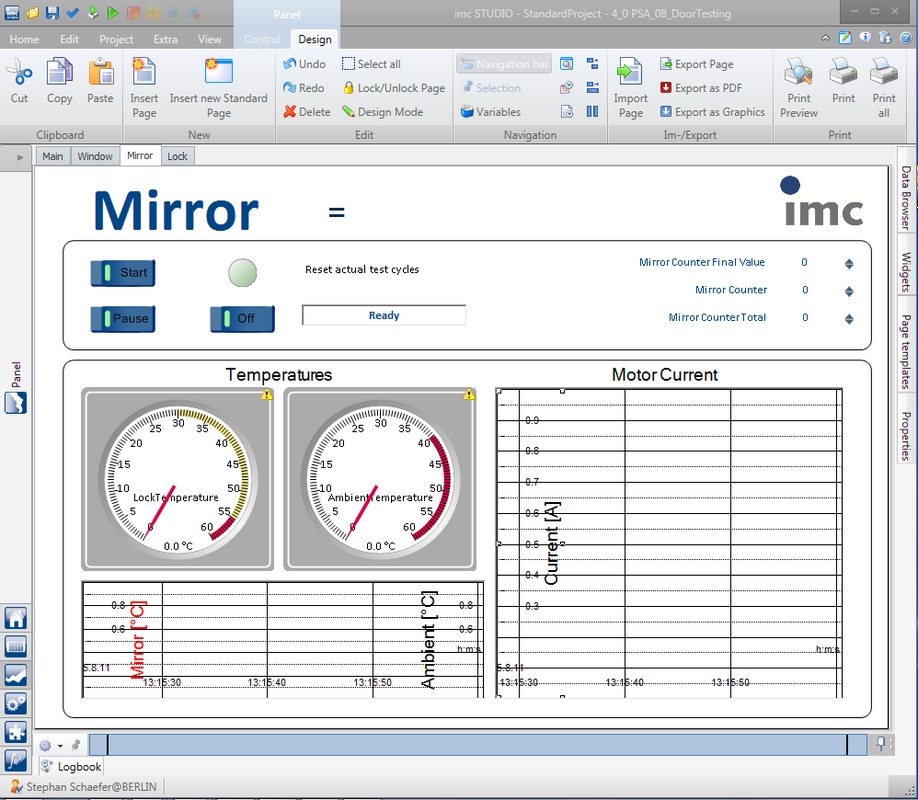

Las páginas del panel creadas con imc STUDIO representan su interfaz personal de operación y visualización para el sistema de medición que se haya conectado. Incluso es posible crear gran cantidad y variedad de páginas de panel en un solo proyecto o en una sola configuración de medición. Las páginas individuales del panel pueden mostrarse manualmente por medio de pestañas o por medio de herramientas de control. Además, el sistema puede programarse para que muestre automáticamente determinadas páginas, por ejemplo, controladas por un activador, en respuesta a un determinado estado del sistema, o dentro de una secuencia de automatización mediante el secuenciador de imc STUDIO.

Entonces, por ejemplo, es concebible una interfaz de usuario de banco de pruebas que detecte automáticamente si los valores medidos dejan un rango permisible o si se alcanza una situación crítica de alarma, y ​​no solo responde a esto con salidas adaptadas, sino que también cambia la pantalla a un modo de alarma de acuerdo con los tamaños críticos que se presentan o se presentan más instrucciones para la acción.
Por supuesto, las páginas del panel no solo se limitan al soporte interactivo óptimo de la medición activa en curso, sino que también son posibles las páginas flexibles para la fase de configuración preparatoria y la fase posterior del análisis.
El formato de las páginas del panel puede ser un modo de pantalla completa "incrustado", adaptado al formato de pantalla respectivo, un tipo de diálogo "flotante" o el formato del informe, que coincide exactamente con el papel de impresión en formato vertical u horizontal.
