Adquisición de datos de alta velocidad y grabador transitorio

¡El nuevo imc EOS es sinónimo de velocidad! Con frecuencias de muestreo de hasta 4 MHz, imc EOS permite un análisis preciso de procesos dinámicos muy rápidos. Los sensores de voltaje, corriente y sensores IEPE pueden conectarse a cuatro entradas aisladas para la medición de aceleración, sonido o fuerza. Las áreas de aplicación son diversas: desde el uso de registradores de alta velocidad en pruebas de voladuras hasta mediciones de ruido y vibraciones transmitidas por estructuras, análisis de procesos de conmutación en unidades de control o pruebas de Crash y validación de Airbags, hasta aplicaciones de movilidad eléctrica. Además, la posibilidad de operar de forma síncrona con otros sistemas de medición de imc es particularmente atractiva.



Características Importantes

4 MHz

Velocidad de muestreo por canal y dispositivo.





± 100 V

Entradas precisas con grandes rangos de medición





Mobile

Robusto y autosuficiente, también se puede usar independiente del PC





1.8 MHz

Ancho de banda de señal analógica





1 Terabyte

Memoria Flash integrada





Universal

Integrado y sincronizado con todos los sistemas de medicion de imc





24 bits

Convertidor A/D preciso de alta resolución





Battery

Bateria opcional que permite su funcionamiento autónomo.





Simple

Misma plataforma de software para todos los sistemas de imc





Amplificador de medida rápido y flexible

imc EOS ofrece tecnología de medición de alta gama en un dispositivo compacto. Cuatro amplificadores de precisión aislados galvánicamente aseguran una calidad de señal perfecta incluso en entornos electromagnéticos exigentes. Cada entrada de señal se realiza a través de una conexión BNC o LEMO que se puede elegir según la tecnología del sensor. Se pueden medir señales de voltaje de hasta ± 100 V, sensores IEPE / ICP como acelerómetros, micrófonos o sensores de fuerza piezoeléctrica. Los transductores de corriente de precisión también son compatibles. Las señales adquiridas se digitalizan con 24 bits a hasta 4 MHz por canal : el ancho de banda analógico se extiende a 1.8 MHz. La alimentacion opcional, configurable individualmente, de 2 vatios por canal para nutrir sensores activos no deja nada que desear.





Almacenamiento seguro

imc EOS puede ser equipado con una memoria flash integrada de hasta 1 terabyte. Esto hace que imc EOS sea una grabadora autónoma de alta velocidad adecuada para usar completamente independiente del PC. El sistema también se puede configurar, iniciar y detener cómodamente de forma remota, a distancia, a través de WLAN. La memoria sólida incorporada, de calidad industrial, garantiza el almacenamiento interno seguro de los datos independientemente de una conexión de red rápida. Usando el sistema de activación flexible, por triggers, permite que los datos se reduzcan con precisión a eventos relevantes. Además, los datos pueden transmitirse a través de la interfaz Gigabit Ethernet a una PC para su visualización y archivo permanente.

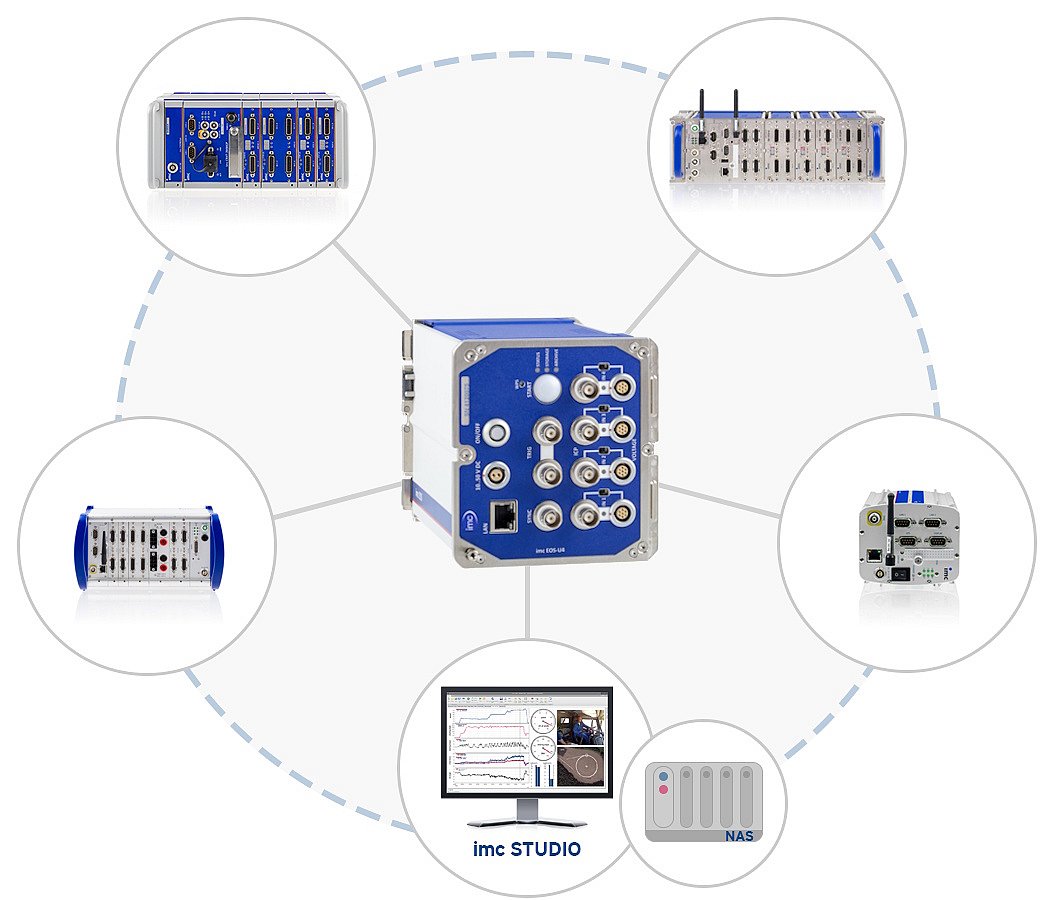

Solucion completa e integrada

Las exigencias impuestas a los entornos de prueba modernos aumentan constantemente. Además de la adquisición de mediciones mecánicas y físicas clásicas, como deformación, presión, temperatura y voltaje, junto con las variables de control de procesos, buses de campo y otros, también existe una creciente necesidad de adquirir señales muy rápidas en alta resolución. Ejemplos de esto incluyen señales de control de la ECU, sensores y actuadores de alto rango dinámico o subsistemas electromagnéticos. Los osciloscopios, la solución clásica utilizada con frecuencia en el pasado, generalmente no cumplen con estas altas demandas. La demanda es ahora de una digitalización muy precisa y de alta resolución que supere los 12 bits, el acondicionamiento integrado del sensor y la complementación perfecta en un sistema completo capaz de adquirir, mostrar, correlacionar y analizar todas las cantidades relevantes juntas. Esto requiere nuevos enfoques de medición que combinen con la máxima sincronización la adquisición de datos "lenta" y "rápida". Con imc EOS, esto es un juego de niños, ya que funciona de forma sincronizada con todos los sistemas de adquisición de datos de medición imc.

Además, es completamente compatible con la familia de productos imc CRONOSflex. Las unidades base imc CRONOS flex , así como los módulos de medición y accesorios, se pueden unir directamente mediante el mismos sistema de click. Esto crea un sistema completo, integral e integrado para tareas de prueba exigentes que solo necesitan una fuente de alimentación. Todos los dispositivos conectados se alimentan automáticamente a través de una red troncal integrada.

Amplia gama de accesorios

La gama versátil de accesorios de imc CRONOSflex series, como los módulos de alimentación o manetas, soluciones de UPS con batería ("manija de energía") o módulos de alimentación de sensores para transductores de corriente de alto rendimiento y pinzas de corriente, son compatibles con los dispositivos de medición imc EOS.

Además, con imc NET-SWITCH - también con una conexión de click - un conmutador GBit de red de 5 puertos está también disponible para el usuario, facilitando así una red de sistemas completamente sincronizados.

Aplicaciones típicas

Automoción

  • Vibración del motor o transmisión
  • Mediciones en el turbocompresor
  • Análisis en sistemas de inyección
  • Ensayos de seguridad pasiva
  • Pruebas de explosión de airbags
  • Pruebas de Crash

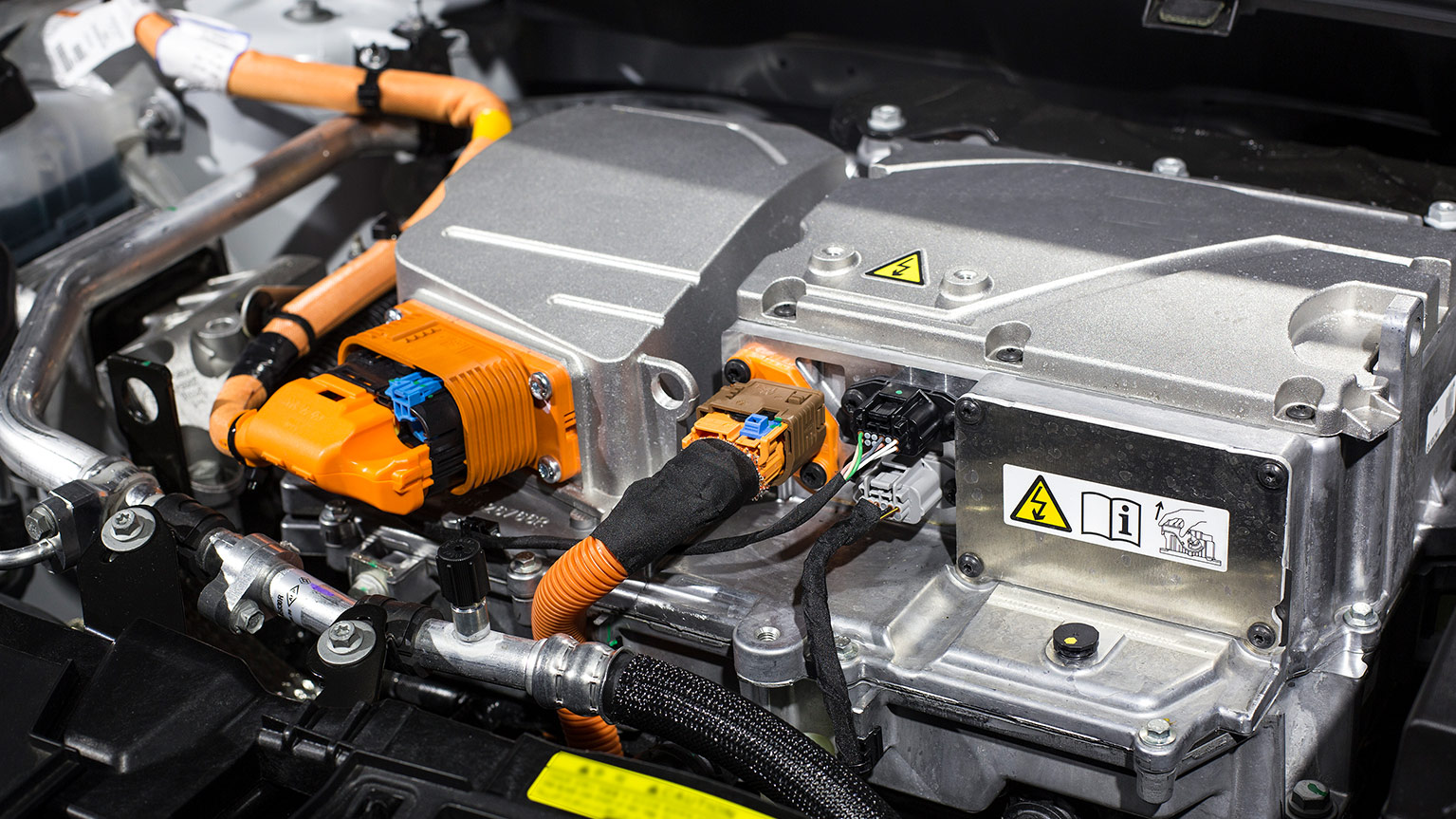

e-mobility

  • Medición de motores eléctricos para sistemas de 48V
  • Sistemas de e-mobility como vehículos mild-hybrid, e-bikes, e-scooters
  • Pruebas de herramientas eléctricas
  • Inversor e interruptor de medición

Aviación, Aerospacial y Defensa

  • Pruebas en turbinas (jets, generación eléctrica)
  • Pruebas de propulsión de cohetes
  • Monitorización de combustión inestable
  • Procesos de voladuras y explosiones
  • Balística, pruebas de tiro y caída

Cómodo software de tecnología de medición

Al igual que con todos los sistemas de medición imc, imc EOS funciona con el software de medición uniforme imc STUDIO . Este software ofrece control total sobre el proceso completo de medición: desde la configuración del canal hasta el informe de la prueba. imc STUDIO reúne la adquisición de datos, visualización, análisis y automatización de pruebas. Independientemente de si configura su imc EOS para una medición móvil rápida en pruebas de "caja negra" o para pruebas exhaustivas con varios sistemas imc y cientos de canales, incluida la captura de video síncrona, con imc STUDIO tiene control total sobre su proceso de medición completo.

Datos Técnicos

 imc EOS U-4

General
Velocidad de datos del sistema4 MS/s

Entradas analógicas
Entradas analógicas (BNC / LEMO)4
Frecuencia de muestreo por canal1 kS/s a 4 MS/s
Ancho de banda analógico1,8 MHz
Modos de operaciónMediciones de Voltaje, AC- y DC coupling
sensores IEPE (AC con alimentación de corriente)
Rangos de medición­±100 mV ... ±60V (max. 100V)
AislamientoAislamiento galvánico por canal
Filtros digitales ajustables200 Hz … 500 kHz and
Filtro Antialiasing automático (digital AAF):
max. 800 kHz @ 2 MSps/s
Resolución24 Bit ADC

Alimentación del sensor (opcional)
Tensión de salida±15 V … ±2.5 V
Ajustableconfigurable por canales
Aislamientoaislado galvánicamente por canal (tension de prueba: 250 V)
Potencia de salida2 W / canal, protección por sobrecarga y cortocircuito

Conectividad
Ethernet1x GBit-LAN (RJ45)
WLAN (opcional)Adaptador WLAN (802.11 g/n/ac, 300 Mbit/s)
Sincronización1x BNC (IRIG-B)
Activadores externos (triggers)2x BNC (IN/ OUT)
Botón de acción (inicio manual, trigger, etc.)

Almacenamiento de datos
Memoria Flash integrada480 or 960 GByte
Almacenamiento en PC (network streaming)
Tamaño del buffer configurable con pre- and post-trigger.

Operación autónoma
Operación Autónoma (independiente del PC) con autoarranque
Grabación de datos automática en caso de fallo de energía
Funcion de trigger (independiente del PC)

Sincronización y reloj
Master-Slave entre sistemas de imc
Sincronización a traves de la red: NTP and PTP (in preparation)
a través de señal externa IRIG-B

Fuente de alimentación
Entrada de alimentación DC 10 - 50 V (isolated)
Adaptador AC/DC (110 - 230 VAC)
Integridad de los datos (Salvado de datos) caso de fallo de alimentación
UPS de largo alcanze (Li-Ion battery)

Condiciones de operación
Rango de temperatura de funcionamiento (estándar), sin condensación-10°C a  +55°C
Rango de temperatura de funcionamiento (extendido), permite condensación-40°C a +85°C (opcional)
Choque y vibraciónMIL-STD-810
Rail Cargo Vibration Exposure
U.S. Highway Truck Vibration Exposure
Legenda: Estándar Opcional
