imc CRONOScompact: Modelos

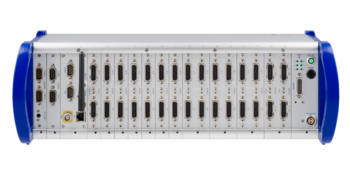

imc CRONOScompact-400-17
imc CRONOScompact-400-17

Un sistema de medición completo y autónomo con una gran variedad de posibilidades para la integración de soluciones tanto de hardware como de software.

imc CRONOScompact consta de diferentes tamaños de carcasas tipo rack que pueden acoger varios acondicionadores en forma de tarjetas intercambiables. Los módulos análogicos, digitales y de buses de datos disponibles pueden combinarse libremente.

Solicitar presupuesto

imc CRONOScompact-400

imc CRONOScompact 400-08

Dimensiones (Ancho x Alto x Profundo) en mm: 291 x 155 x 264, Peso aprox: 9 kg

  • Carcasa portátil compacta y robusta
  • 8 ranuras disponibles para configurar con módulos
  • 400 kHz de frecuencia de muestreo

imc CRONOScompact 400-11

Dimensiones (Ancho x Alto x Profundo) en mm: 352 x 155 x 264, Peso aprox: 10.5 kg

  • Carcasa portátil compacta y robusta
  • 11 ranuras disponibles para configurar con módulos
  • 400 kHz de frecuencia de muestreo

imc CRONOScompact 400-13

Dimensiones (Ancho x Alto x Profundo) en mm: 393 x 155 x 264, Peso aprox: 12.5 kg

  • Carcasa portátil compacta y robusta
  • 13 ranuras disponibles para configurar con módulos
  • 400 kHz de frecuencia de muestreo

imc CRONOScompact 400-17

Dimensiones (Ancho x Alto x Profundo) en mm: 474 x 155 x 264, Peso aprox: 14.5 kg

  • Carcasa portátil compacta y robusta
  • 17 ranuras disponibles para configurar con módulos1
  • 400 kHz de frecuencia de muestreo

imc CRONOScompact 400-RACK

Medidas (An x Al x P) in mm: 426,7 x 133,35 x 310 Peso: aprox. 9 kg / max. 12 k

  • Carcasa robusta y compacta
  • 17 ranuras libres para tarjetas de adquisición1
  • Frecuencia de adquisición máxima: 400 kHz

(1) Las ranuras son válidas para módulos analógicos, digitales o bus CAN. El número total de módulos analógicos o digitales utilizados no debe superar los 16.

Resumen de datos técnicos

GeneralCRC-400 CRC-400GP
Tipo de carcasaportátil o rack de 19"portátil o rack de 19"
Ranuras para modulos adicionales8/11/13/17 [16]8/11/13/17 [16]

Máxima frecuencia de muestreo

400 kSps400 kSps
Módulos externos imc CRONOSflex (CRFX)
Interfaz para los módulos externos imc CRONOSflex optional
Max Frecuencia de muestreo externa (via dispositivos CRFX) 2000 kSps
Conectividad
Ethernet100 MBit1 GBit
WLAN interna (WiFi) 2,4 GHz (Draft-g, 54 Mbit/s)optional
WLAN interna (WiFi) dualband (Draft-n, 300 Mbit/s) optional
Cobertura movil UMTS  3G, 4Goptionaloptional
Puerto de conexión GPSjaja
Puerto de conexión de pantalla, DisplayPortjaja
Arranque por control remotojaja
Indicadores de estado programable (LEDs)jaja
Señal externa sincronización aislada (SYNC)jaja
Almacenamiento de datos
Ranura para tarjeta CF (Compact Flash)ja
Ranura para tarjeta CFast  ja
Puerto USB 2.0 (almacenamiento externo extraíble) ja
almacenamiento en PC / unidad de redjaja
Disco duro Internooptionaloptional
Funciones independientes
Accionamiento controlado condicional independiente del PCjaja
Postprocesado integrado de datos en tiempo real (imc Online FAMOS)jaja
Operación autónoma y desligada del PC, auto-arranque (cronómetro, tiempo absoluto)jaja
Servidor Web / Diseño Web
Monitorización múltiple.
Sincronización & reloj
Master / Slave  entre diferentes sistemas de imcjaja
Sincronización NTP (10-3s)jaja
Sincronización PTP  (10-9s) ja
Via señal externa GPSjaja
Via señal IRIG-B & DCF-77jaja
Extensiones para buses de datos
CAN optionaloptional
LINoptionaloptional
FlexRayoptionaloptional
XCPoEoptionaloptional
EtherCAT Slaveoptionaloptional
Profinetoptionaloptional
Modbusoptionaloptional
ARINCoptionaloptional
MVB (EMD or ESD)optionaloptional
Kistler RoaDynoptionaloptional
Condiciones de funcionamiento
Rango de temperatura de funcionamientoDe -20 a +65°CDe -20 a +65°C
Rango de temperatura ampliado (-40 .. +85 C, con condensación)optionaloptional
Estándar de vibración de choque MIL 810F (40g),   IEC 60068-2-27,   IEC61373 cat1, clase A, B
Alimentación
Entrada DC de 10 V a 50 Vjaja
Entrada de alimentación independientejaja
Adaptador AC/DC  (de 110 a 230 VAC)jaja
Integridad de los datos en caso de fallo eléctricojaja
UPS (batería de gel de plomo)jaja
UPS (batería Li-Ion de autonomía extendida)optionaloptional
