• imc CRONOS-XT

    Sistema de medición altamente robusto y modular para entornos hostiles.

Sistema de adquisición de datos Rugerizado y clickable!

No más compromisos: con imc CRONOS-XT, imc ofrece por primera vez un dispositivo ultrarresistente en una plataforma completamente modular. La unidad base de adquisición de datos y varios amplificadores se pueden conectar cómodamente para formar un sistema completo: sin herramientas ni cables mediante un simple mecanismo de click. Con grado de protección IP67 y MIL-STD810F, el sistema está protegido contra la suciedad, el polvo y el agua, así como contra golpes y vibraciones fuertes. Por lo tanto, este registrador robusto de datos es ideal para mediciones móviles en maquinaria de construcción, tractores, maquinaria agrícola y pruebas de vehículos que tienen lugar en entornos hostiles.

Perfecto para uso móvil en entornos hostiles

-40° hasta +85°C

Temperatura de operación con protección por condensación

Battery

Idependiente de fuentes de alimentación gracias a su batería opcional

MIL-STD-810F

Particularmente resistente a impactos y vibraciones

GPS

Grabación sincronizada de movimiento y posición

IP67

Proteción contra al agua y el polvo


10 - 35 VDC

Amplio rango de tension de entrada

Mayor flexibilidad en las tareas del día a día

Una medición de vibraciones de 8 canales para hoy? Simplemente une mediante mecanismo de click el módulo ICP a la unidad base y a por ello. Y mañana? Gracias a la tecnología de bloques modulares, el sistema DAQ se puede adaptar facilmente a la tarea de medición en cuestión. Una amplia selección de amplificadores de medición universales y especiales de alta precisión permiten la conexión directa de casi todos los tipos de sensores, como termopares, RTD (PT100 / 1000), señales de tensión y corriente, sensores de aceleración y sonido (IEPE), transductores de desplazamiento (LVDT) ), hasta las galgas extensiométricas como puentes completos / medios / cuartos y los sensores de puente correspondientes, como celdas de carga. Los amplificadores de medición precisos y de bajo ruido digitalizan con 24 bits y tienen un gran ancho de banda y extenso rango dinámico.

Sistema de adquisición de tados extremadamente robusto.

  •  Protegido contra el agua y el polvo. Grado IP67
  • Altamente resistente a golpes y vibraciones acorde a estandar milatar MIL-STD-810F
  • Carcasas rubusta resistente a impactos
  • Electrónica sellada (Permite condesación)
  • Amplio rango de temperatura de operación de -40 °C a +85 °C

Diseño del sistema

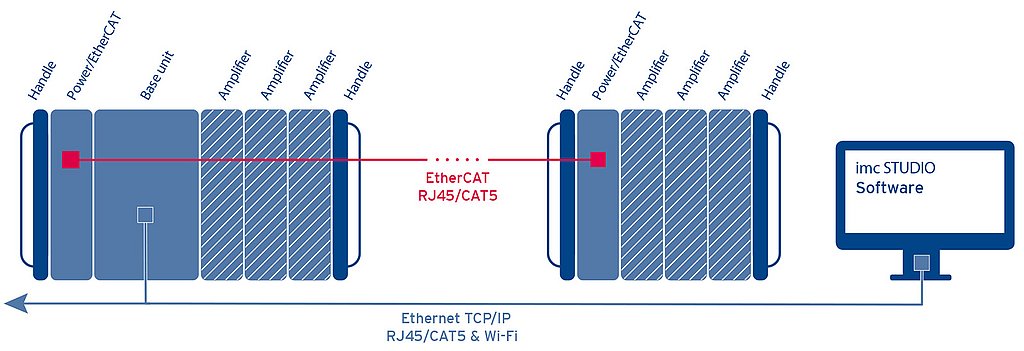

Distribuido espacialmente

Además de su diseño modular como sistema centralizado, el imc CRONOS-XT también permite su instalación de manera distribuida en el espacio. Esto posibilita que los amplificadores de señal se ubiquen junto al sensor y de esta manera reducir a mínimos la longitud de los delicados y costosos cables de señal. La conexión a redes se efectúa por medio del bus con base de EtherCAT del sistema imc. Todos los datos convergen de forma sincronizada a la unidad central.

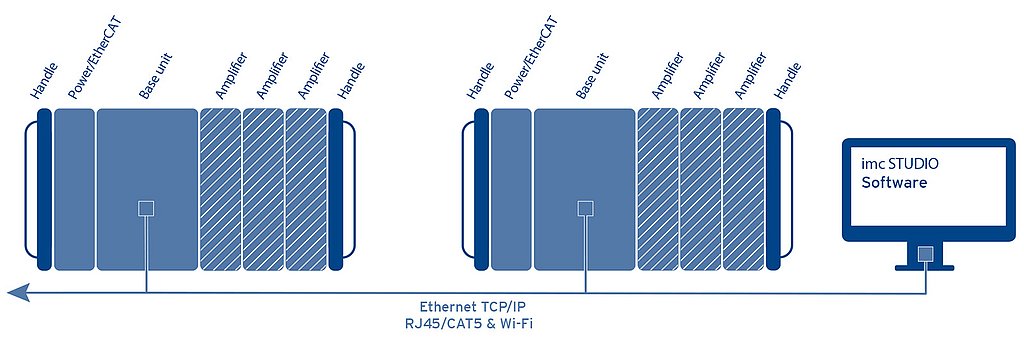

Networkable con multiples dispositivos

Para mediciones extensas con cientos o incluso miles de canales, varios módulos de imc CRONOS-XT, así como cualquier otro dispositivo de medición de imc, pueden ser operados de forma agrupada como un único sistema. Los sistemas se conectan a la red a través de Ethernet y se sincronizan vía DCF77, IRIG-B, GPS o PTP. Los datos pueden ser almacenados directamente en el dispositivo o transferidos a un PC o NAS por streaming de datos en red.

Analisis en tiempo real, desde el mismo dispositivo.

Asegúrese de obtener resultados finales mientras la medición aún se está ejecutando. Con la plataforma de calculo integrada imc Online FAMOS, usted puede calcular y analizar sus datos en tiempo real. Utilizando un asistente muy conveniente, puede crear su propio analizador personal en tiempo real: simplemente arrastre y suelte desde una colección completa de funciones matemáticas y estáticas, así como desarrollos de análisis terminados como FTT, conteo de clases y order tracking. Esto hace posible crear sus propios algoritmos de evaluación y configurar análisis de datos inteligentes sin programación.

Los resultados comprimidos e intuitivos no solo están disponibles directamente desde el dispositivo independiente (sin PC), sino que también se pueden mostrar en vivo en una pantalla de mano imc. Durante la prueba, por ejemplo,a lo largo de una prueba de conducción, se obtiene un feedback inmediato sobre la prueba en ejecución, esto posibilita al conductor reaccionar de forma apropiada con sus maniobras de conducción.

En la Prácica

Ensayando en las condiciones más adversas

Las condiciones a las que se somete a la maquinaria agrícola y de construcción pueden ser enormes. Esto hace super importante el hecho de llevar a cabo ensayos lo mas funcional y realistas posible en el momento del desarrollo de las mismas. imc CRONOS-XT equipa al ingeniero de ensayos y mediciónes con la herramienta perfecta para tal hazaña. Los amplificadores de medida universales registran de forma precisa todas las mediciones procedentes de sensores instalados en la maquinaria, tales como galgas extensométricas, IEPE/ICP, desplazamientos, fuerzas y presion. Y realizan análisis en tiempo real para calculo de rosetas o analisis de espectros (FTT) por ejemplo. La carcassas fiable y robusta, protege el equipo ante el polvo, la suciedad el agua y el barro.

Ruido y vibraciones bajo control

Para proteger del ruido a ambos, las personas y el medio ambiente, vehículos y maquinaría deben cumplir con varias normativas. Esto no solo afecta a la emisión de ruidos, sino que también incluye el control de las vibraciones que afectan al cuerpo humano y los componentes. Con imc CRONOS-XT en conjunto con imc WAVE software, los usuarios acceden a un paquete completo de análisis de ruido y vibraciones sin igual: desde la medición de los ruidos en los ensayos de carretera, hasta los análisis estructurarles en el banco de ensayo y los ensayos de vibración en las pruebas de campo.

Ensayos de fatigua y perfiles de cargas

El imc CRONOS XT equipa al ingeniero de ensayos con el sistema ideal para la adquisición de datos reales de cargas en carretera y la monitorización de flotas. Gracias al alto índice de resistencia a los impactos y vibraciones de acuerdo al estándares militares MIL-STD-810F, imc CRONOS XT es capaz de registrar datos de forma fiable incluso ante las condiciones más extremas. Funciones como el auto arranque, el contaje de ciclos en tiempo real, seguimiento GPS, la conexión y transferencia de datos a la nube y la monitorización online son ayudas particularmente importantes para ensayos de conducción de larga duración.

Software de medición completo

Tanto como si lo que quieres es configurar tu imc CRONOS-XT para una rápida medición en modo "black box", preparar la monitorización de cientos de canales para el ensayo de prototipos o como si quieres crear una automatización completa de tu banco de ensayos con tu propio panel de control - con imc STUDIO tienes el control total de sistema completo de medición: desde la configuración hasta la generación automática de informes. imc STUDIO combina la adquisición de datos, visualización, análisis y automatización.

Datos técnicos

System configuration

 CRXT-2000
General
System sampling rate2000 kSps

Operating conditions
Temperature range-40°C to +85°C
Condensation-proof
Shock and vibrationMIL-STD-810F

Connectivity
Ethernet1 GBit
internal Wi-Fi adapter IEEE 802.11.n (300 Mbit/s)
EtherCAT connection for distributed CRXT blocks and CRFX modules
GPS connector
imc handheld display
Sync connector (for the synchronization of multiple devices)
Remote connector (remote-control main switch)

Data storage
Memory card slot (CFast)
Storage on PC /network drive (NAS)
SSD hard drive (internal)

Autonomous device capabilities
Complex trigger functionality (PC-independent)
Onboard real-time data analysis (imc Online FAMOS)
Autarkic operation without PC, self-start (Timer, absolute Zeit)

Synchronization & clock
Master-Slave between imc systems
NTP and PTP network-based synchronization
Via external GPS signal
Via external IRIG-B & DCF-77 signal

Fieldbus options
CAN, CAN FD
LIN
FlexRay
MVB
ARINC
XCPoE (Master or Slave)
EtherCAT Slave
PROFINET
Interface for imc telemetry

Power supply
DC input 10 to 35 V (isolated)
AC/DC adapter (110 to 230 VAC)
Supply of distributed xt-blocks (CRXT) via Power-over-EtherCAT
Data integrity in case of power failure
Legend: Standard Optional

Analog measurement modules

 LV3-8ISO2-8ISOF-8ICPU2-8AUDIO2-4BR2-4B-8DCB2-8UNI2-8UNI-4
Channels per module8888448884
ConnectorDSUB-15DSUB-15 / LEMO.1BDSUB-15 / LEMO.1BBNCBNCDSUB-15DSUB-15DSUB-15DSUB-15DSUB-15
TEDSJaJa Ja Ja Ja JaJaJaJaJa
Sampling rate per channel
Max sampling rate100 kHz100 kHz100 kHz100 kHz 100 kHz100 kHz100 kHz100 kHz100 kHz100 kHz
Max bandwidth48 kHz11 kHz48 kHz48 kHz48 kHz14 kHz48 kHz5 kHz48 kHz48 kHz
Voltage measurement
isolated JaJa  Ja     Ja
min. voltage range (mV)550505555552,5
Voltage up to 10 VJaJaJaJaJaJaJaJaJaJa
Voltage up to 50 / 60 VJaJaJaJaJaJa  JaJa
Current measurement
20 mA via internal shunt Ja (LEMO)Ja (LEMO)   JaJaJaJa
20 mA via shunt plugJaJa (DSUB)Ja (DSUB)  JaJaJaJaJa
Temperature measurement
Thermocouple Ja (DSUB)Ja (DSUB)     JaJa
PT100 JaJaJa    JaJa
PT1000         Ja
Bridge mode (strain gauge)
Full-, half-, quarter bridge     JaJaJaJaJa
DC excitation     JaJaJaJaJa
Carrier frequency     Ja
Single SENSE     JaJaJaJaJa
Double SENSE     Ja   Ja
Audio & vibration
IEPE sensors (ICP)DUSB ICP-plugDUSB ICP-plugDUSB ICP-plugJaJaDUSB ICP-plugDUSB ICP-plugDUSB ICP-plugDUSB ICP-plugDUSB ICP-plug
Miscellaneous
Sensor supplyoptionaloptionaloptional Ja
(MIC-version)
JaJaJaJaJa
Sensor supply (per channel)    Ja
(MIC-version)
    Ja

Digital modules and outputs

 HRENC-4DI2-16DO-16-HCDAC-8
Digital inputs and outputs
Digital input Bits 16
Digital output Bits  16
Analog outputs
Analog outputs   8
Incremental encoder
Counter inputs4
Quadrature mode4
Counter frequency256 MHz
Analog sin/cos modeJa

Digital I/O:
The digital inputs and outputs are galvanically isolated and configurable for 24V / 5V (TTL/COMOS) with a maximum output current of 0.7 A.

Counter:
The counter inputs have full analog input conditioning with 500 kHz analog bandwidth (differential input), analog filter and software adjustable switching thresholds. The supported measurement modes are event counter, time, frequency, speed, rpm, angle and distance.
