Módulos de medición inteligentes para banco de pruebas y aplicaciones móviles.

La serie imc CANSAS flex ofrece una amplia selección de módulos de medición que cubren todos los sensores y señales típicos de maquinaria pesada, instalaciones industriales y vehículos. Los módulos se pueden instalar tanto en una disposición distribuida espacialmente como como una unidad central. Combinar módulos no podría ser más fácil: con el innovador mecanismo imc click, los módulos están conectados eléctrica y mecánicamente entre sí, sin la necesidad de herramientas o cableado.

En bancos de pruebas, en fábricas o plantas industriales, donde se instalen múltiples módulos de forma permanente como una unidad central, a menudo se recomienda el uso de un rack de 19 ''. Esto permite que los módulos se inserten convenientemente con suministro automático y conexión al bus CAN.

Aumente su eficiencia con módulos de medición inteligentes para bancos de pruebas y aplicaciones móviles.

Mecanismo de click para un mayor confort

Los módulos de la serie imc CANSASflex se pueden conectar rápidamente mediante el mecanismo de click: tanto mecánica como eléctricamente. Los bloques se pueden formar fácilmente simplemente haciendo click entre los módulos individuales sin el uso de cableado o soportes.

Agregue un registrador de datos con un click

Los módulos de medición se complementan perfectamente con el nuevo registrador de datos imc BUSDAQflex conectable mediante el mecanismos de click. Con un simple click, se puede construir un sistema de medición completo a partir de bloques de módulos que pueden guardar simultáneamente todos los datos y proporcionar interfaces a buses de campo comunes como CAN, LIN, FlexRay y XCPoE. Además, imc BUSDAQflex admite varios protocolos como KWP2000, CCP, XCP u OBD-2.

Modulos de medición

 Voltage & TemperatureBridgeUniversal
 C8CI8HISO8-LHISO8-THISO-HV4SC16SCI8SCI16DCB8UNI8
Channels888841681688
Sampling rate per channel
Max. sampling rate100 Hz1000 Hz≤1 kHz≤1 kHz≤1 kHz500 Hz1000 Hz500 Hz1000 Hz1000 Hz
Max. signal bandwidth20 Hz440 Hz440 Hz440 Hz440 Hz28 Hz42 Hz28 Hz200 Hz200 Hz
Voltage
Isolated JaJaJaJa JaJa
Highly isolated (up to800 V)  JaJaJa
Voltage up to 10VJaJaJa JaJaJaJaJaJa
Voltage up to 50 / 60 VJaJaJa Ja JaJa Ja
Voltage up to 100 V  Ja Ja
Voltage up to 800 V (1000 V trans.)    Ja
Current
20 mA via internal shuntJaJaJa  JaJaJaJaJa
Temperature
ThermocoupleJaJa Ja JaJaJa Ja
PT100JaJaJa  JaJaJa Ja
Bridge (strain gauge)
Full bridge        JaJa
Half bridge        JaJa
Quarter bridge        JaJa
Miscellaneous
TEDSJaJa   JaJaJaJaJa
Sensor supplyoptionaloptional   optionaloptionaloptionalJaJa
Connector variant
DSUBJaJa   JaJaJaJaJa
LEMOoptionaloptionalJaJa optionaloptionaloptionaloptionaloptional
ITT-Veam optional      optionaloptional
Thermooptionaloptional   optionaloptionaloptional
 INC4DI16DO16DO8RDO16RPWM8DAC8
Channels4161681688
Sampling rate per channel
Max. sampling rate1000 Hz10 kHz10 kHz10 kHz10 kHz10 kHz5 kHz
Max. signal bandwidth500 kHz     5 kHz
Digital inputs and outputs
Input bits 16
Output bits  16816
Relay outputs   JaJa
PWM outputs     8
Incremental encoder
Inputs4
Counter frequency32 MHz
Analog outputs
Voltage / current      10 V / 20 mA
Connector variant
DSUBJaJaJaJaJaJaJa
LEMOoptionaloptionaloptionaloptionaloptionaloptionaloptional
BNC      optional
Terminalblock optionaloptionaloptional  optional
ITT-Veamoptionaloptional optional optionaloptional

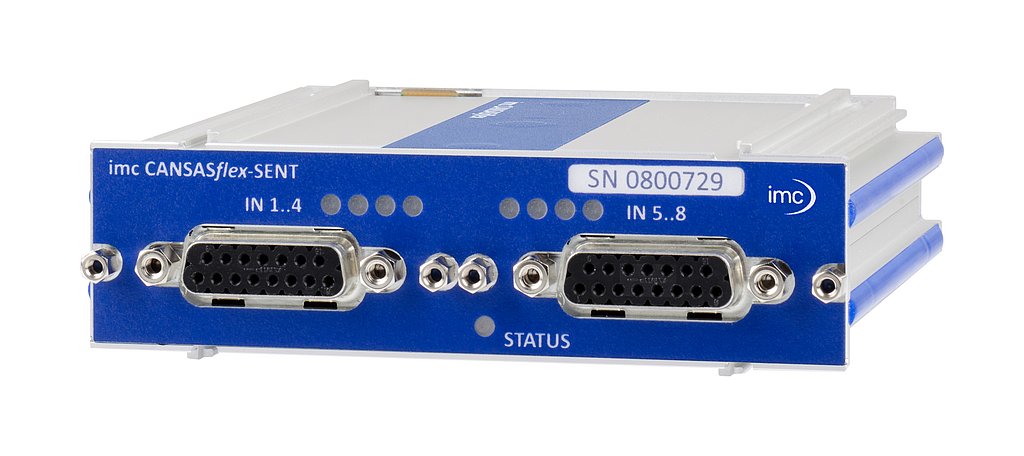

imc CANSAS-SENT

Providing a gateway from SENT to CAN


From the start, the automotive industry has always employed up to date measurement technology, thus, forcing the substitution from traditional analog sensors to more cost-effective digital data transmission in vehicles. With the introduction of the SENT protocol, safety is also increased when transmitting data from the sensor to the ECU.



imc CANSAS-SENT at a glance:

  • Gateway from SENT to CAN
  • Supports all sensors with SENT output
  • 8 isolated SENT inputs; channel to channel and channel to GND isolation
  • Supports fast and slow channels
  • Each imc CANSAS-SENT input channel can handle up to four high-speed sensor channels
  • imc CANSAS is part of a universal measurement-module family with CAN output
  • imc CANSAS software allows convenient setting options

Rugged, economical, easy-to-use

imc CANSAS-SENT is a versatile, flexible and cost-effective gateway that offers direct and easy access to SENT sensor data in various applications. Unique in the market, the imc CANSAS-SENT gateway converts data from SENT to CAN, thus, allowing for direct access of recorded CAN data from any data acquisition, testing or automation system. The advantage: SENT sensors are seamlessly integrated into measurement systems using a variety of signals, including analog signals, busses and other vehicles of digital I/O.

Manufacturers of SENT sensors can especially benefit from the new imc CANSAS-SENT module. The module is a simple tool that supports the testing processes of sensors, as well as the development and testing phases of ECUs/control devices. As a member of the imc CANSAS family, the module is optimally designed to work with data acquisition systems such as the imc BUSDAQ, imc CRONOSflex or the imc C-SERIES.

SENT protocol

Information on the SENT protocol

SENT stands for Single Edge Nibble Transmission. SENT is a relatively new digital interface for intelligent, active sensors with internal digitization and allows for a cost-effective and flexible replacement of conventional analog sensors. The aim of the SENT protocol was to increase durability/quality and to reduce the complexity when transferring data from the sensor to the control unit (ECU). Currently, SENT protocol is mainly used in the automotive industry, however, other applications are quite conceivable.


  • The SENT protocol (J 2716) is an open standard, released in 2008 by the Society of Automotive Engineers (SAE).
  • Compact, inexpensive and a simple protocol with three wires - supply voltage = 5V, signal voltage L <0.5 V, H> 4.1 V and ground. The wires are unshielded and untwisted.
  • Directional, one-way connection between sensor and receiver
  • A data volume of 4 bits per pulse (a "nibble") is transmitted via transport protocol. The pulses are evaluated only on the basis of the falling edges, hence the name "Single Edge". The information content (data value of nibbles) is encoded on the pulse length.
    The data rate via SENT protocol depends on two factors:
    1. "Tick length": this can vary from 3μs-90μs. The tick length represents a previously valued baseline of time.
    2. "Pause pulse frame": this defines the distance between the frames.
  • A data packet is comprised of 24 bits (6 nibbles) for measurement data, and 8-bits (2 nibbles) for error detection, status and communication. The primary measurement data are transmitted via FAST channels. Information such as sensor manufacturer, type of sensor, calibration and configuration is transmitted via SLOW channels.
  • SLOW channels are transmitted less frequently than FAST channels.

Passive monitoring

One particularly special feature of the imc CANSAS-SENT is “passive monitoring”. Wired parallel to the existing setup between a SENT sensor and a control device (e.g., ECU), the imc CANSAS-SENT module not only provides the gateway (conversion) to a CAN signal output, but it also won’t interfere with the existing communications of the test object. That is, it allows a reactionless (passive) monitoring of the signal. The transmission can quietly be listened to without disturbing or interfering with it.

Legende: Standard Optional

imc CANSASflex-C8

Amplificador diferencial de 8 canales para la adquisición de tensión, corriente y temperatura

El imc CANSAS-C8 es un módulo de entrada analógica de alta calidad con 8 canales diferenciales que se filtran, amplifican y digitalizan individualmente. Esto permite mediciones de temperatura de alta precisión con termopares y PT100, así como mediciones de tensión y corriente con una frecuencia máxima de muestreo de canal de 100 Hz a una resolución de 16 bits. El sobresaliente diseño del canal permite realizar mediciones no reactivas.

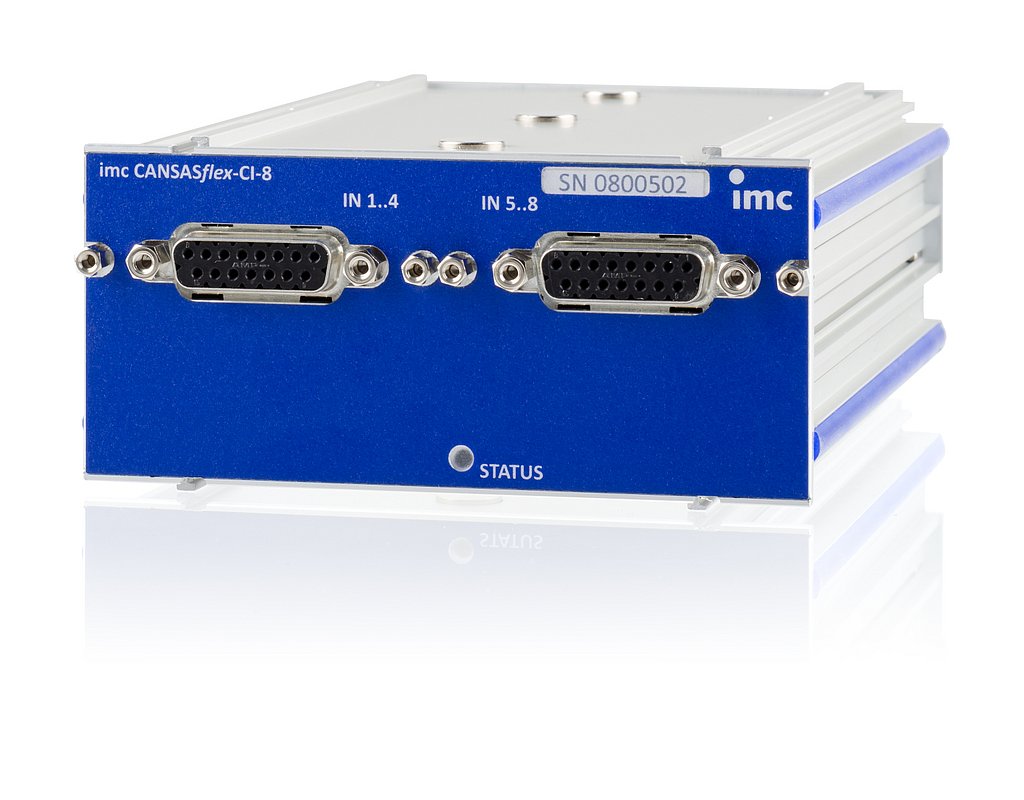

imc CANSASflexCI8

Amplificador diferencial aislado de 8 canales para la medición de corriente, tensión y temperatura

El Módulo de Medición del Bus CAN imc CANSAS-CI8 es una fuente de entrada analógica aislada con 8 canales independientes para la medición de:

  • Voltaje
  • Corriente (sensores de 20 mA)
  • Termopares
  • Sensores de temperatura PT100 (PT1000 opcional)
  • Resistencia

Para la alimentación de sensores externos o para la medición de puentes, se ha incorporado en el sistema un módulo de alimentación de sensores con tensiones ajustables.
Elementos destacados:

  • Los canales aislados permiten la medición:
    • en entornos donde las condiciones de la tensión de referencia de suelo no están bien definidas
    • de señales que viajan en un nivel de modo común alto
  • de un ancho de banda de 440 Hz con una frecuencia de muestreo de canal máxima de 1 kSps.
  • Los rangos de medición y las frecuencias de muestreo se pueden ajustar por canal en intervalos de 1, 2 o 5
  • Resolución de 16 bits (con procesamiento interno de 24 bits)
  • Compatible con TEDS de imc Plug & Measure (fichas técnicas electrónicas del transductor, IEEE 1451.4) Compatible con TEDS para almacenar y exportar información de sensores. Parametrización de un canal de medición con un simple clic del ratón.

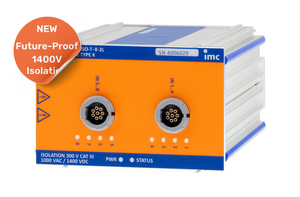

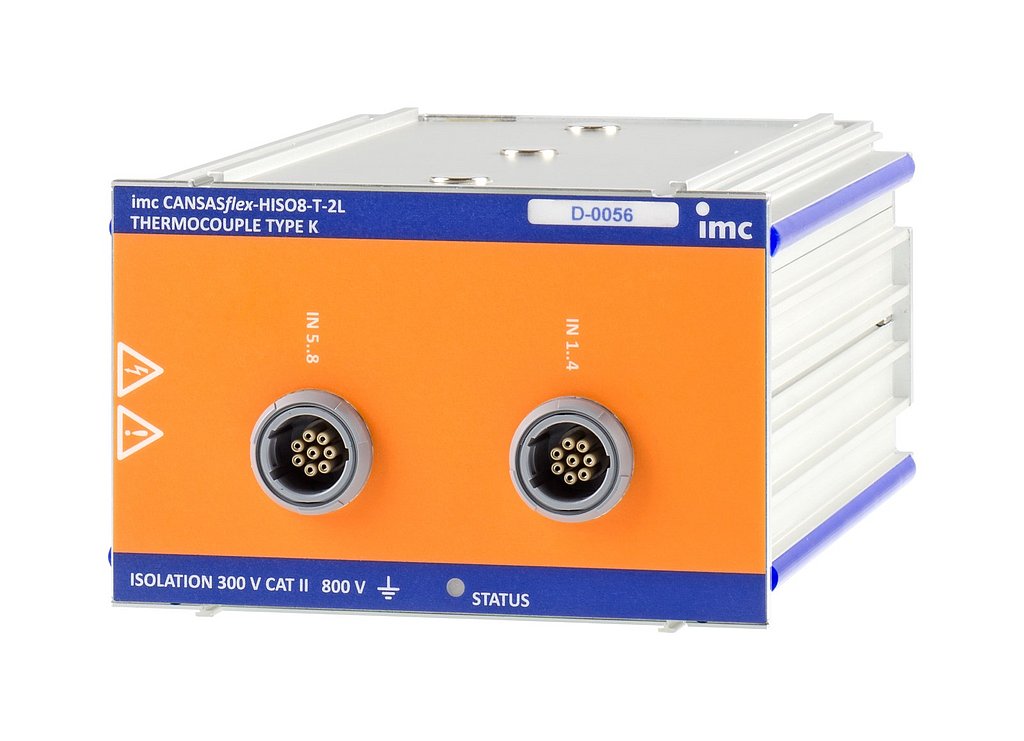

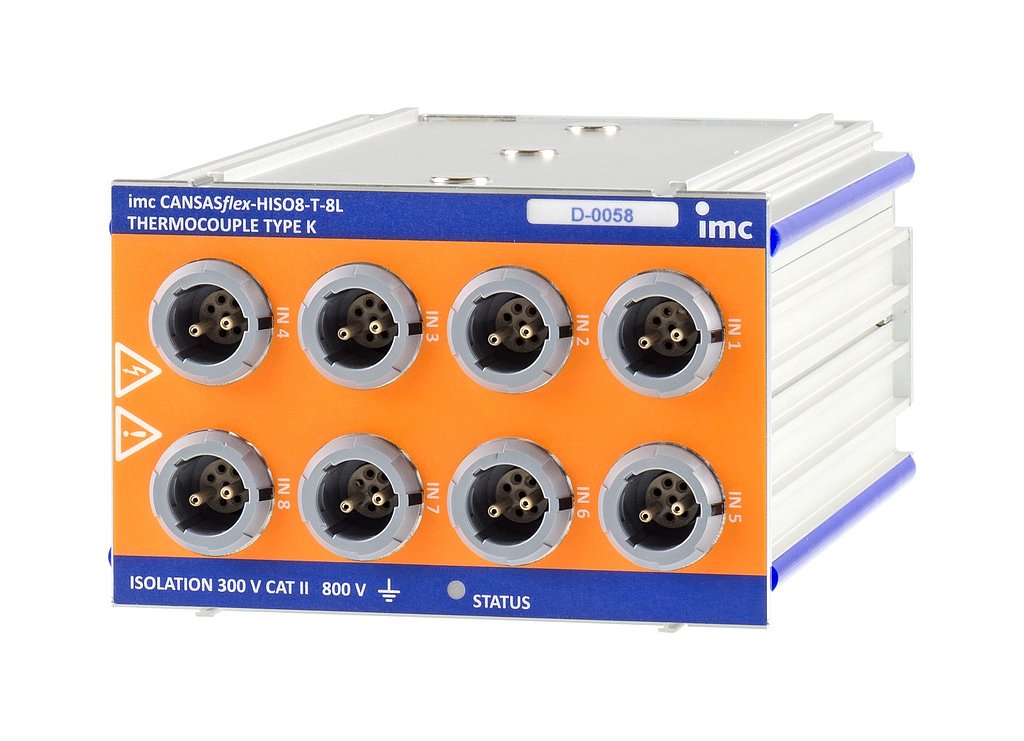

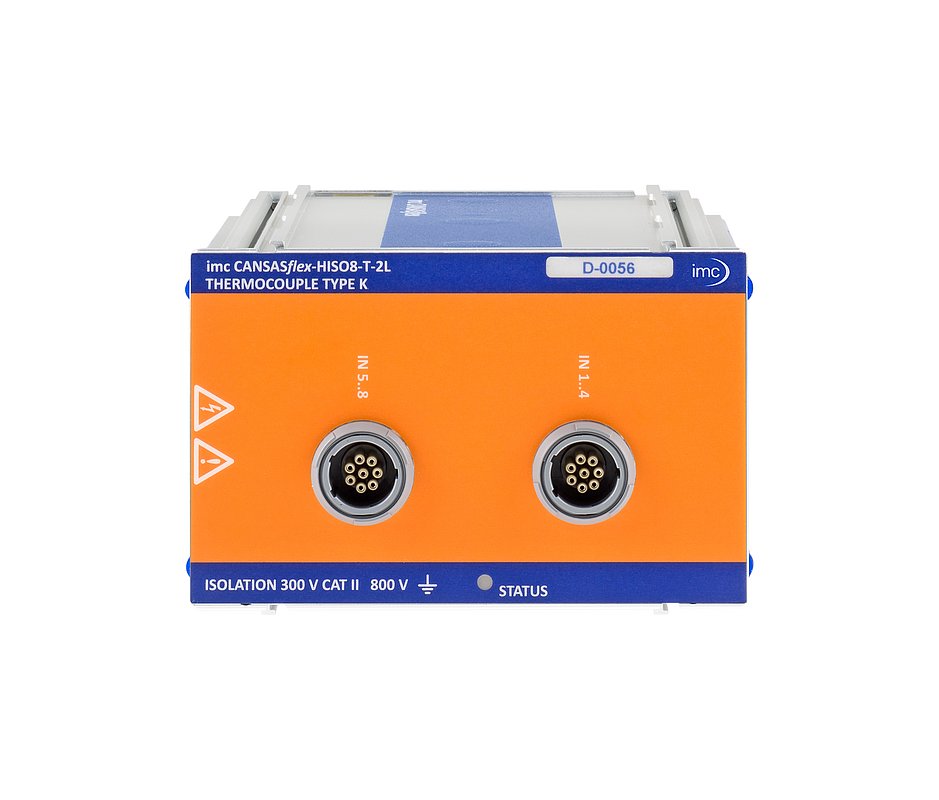

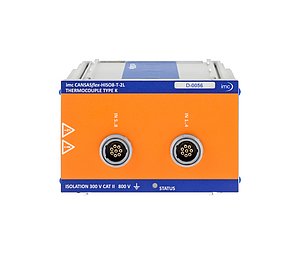

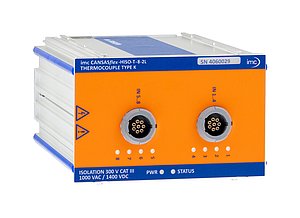

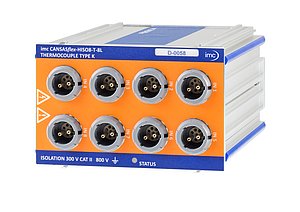

imc CANSASflex-HISO8-T

Módulos CAN aislados de alta tensión para la medición de termopares.

El módulo de medición de bus CAN imc CANSASflex-HISO8-T permite una medición segura y precisa con 8 termopares (tipo K) montados en componentes de alta tensión con niveles de tensión comunes de hasta 800 V. Es especialmente adecuado para aplicaciones en el campo de la movilidad eléctrica.

Características más destacadas

  • Medición de temperaturas aisladas individualmente (termopares tipo K) a un alto nivel de tensión en modo común.
  • Aislamiento: 800 V CAT I, 300 V CAT II (según norma de seguridad EN 61010).
  • Conectores especiales de alta tensión (LEMO):
    • 2x enchufe común TE (LEMO.2P de 8 polos) o

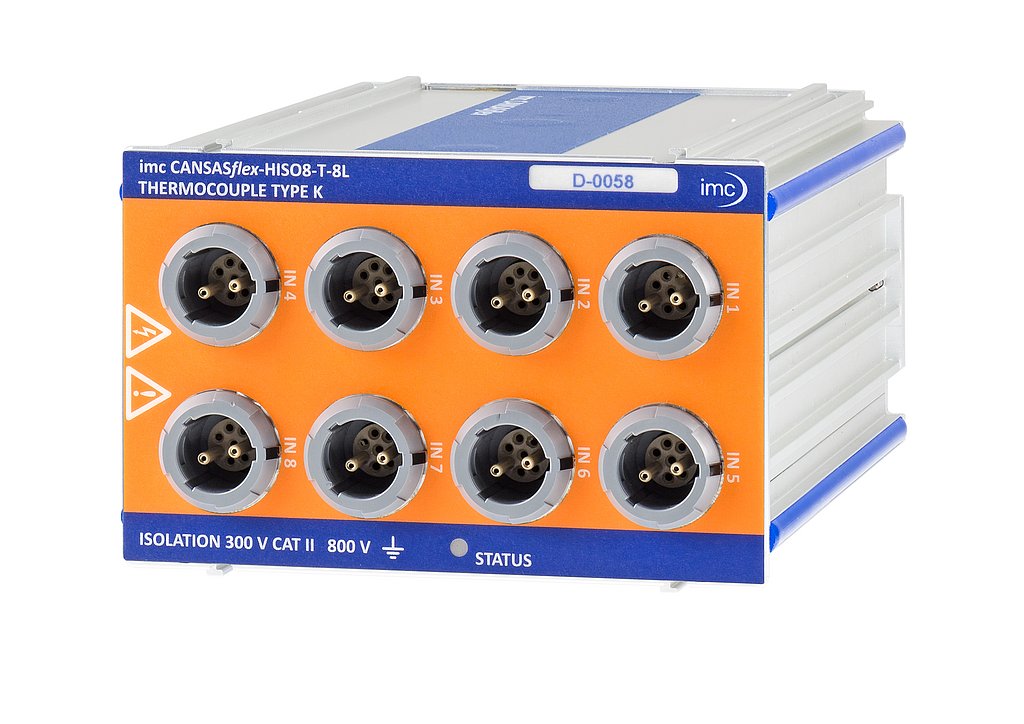

    • 8x enchufe simple TE (LEMO.2P de 2 clavijas) o
  • Compensación individual por union fría para cada canal

Aplicaciones más comunes:

  • Medición de temperatura en componentes de alta tensión de vehículos híbridos y eléctricos, tales como baterías, pilas de combustible y sistemas de suministro.
  • Entornos en los que debe garantizarse la seguridad del personal.

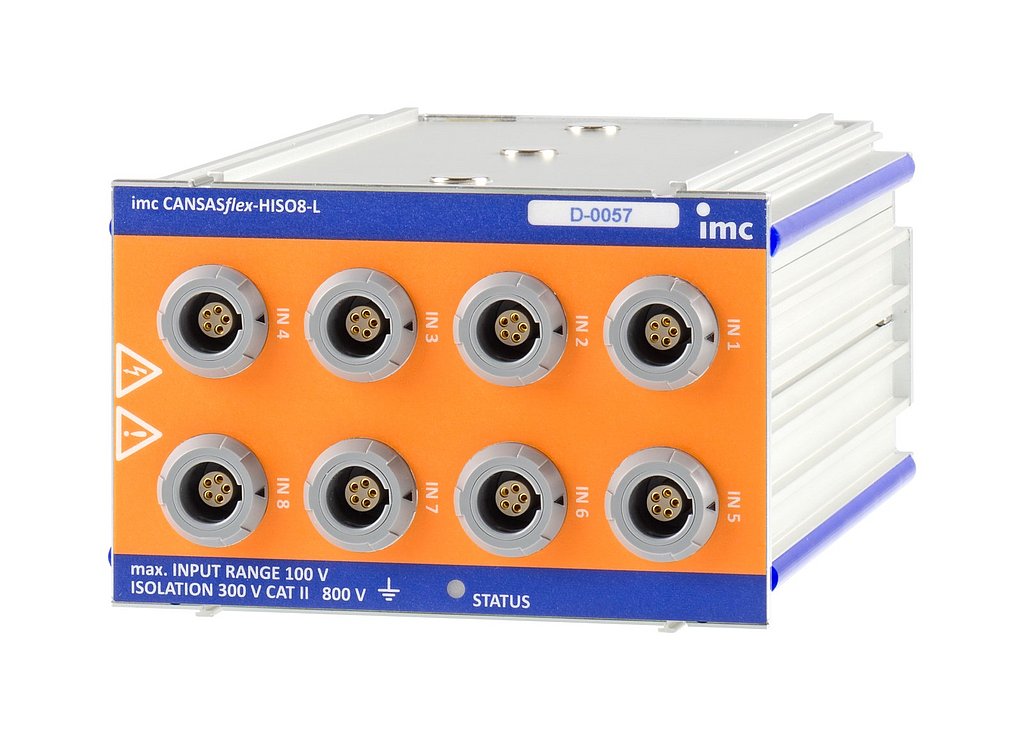

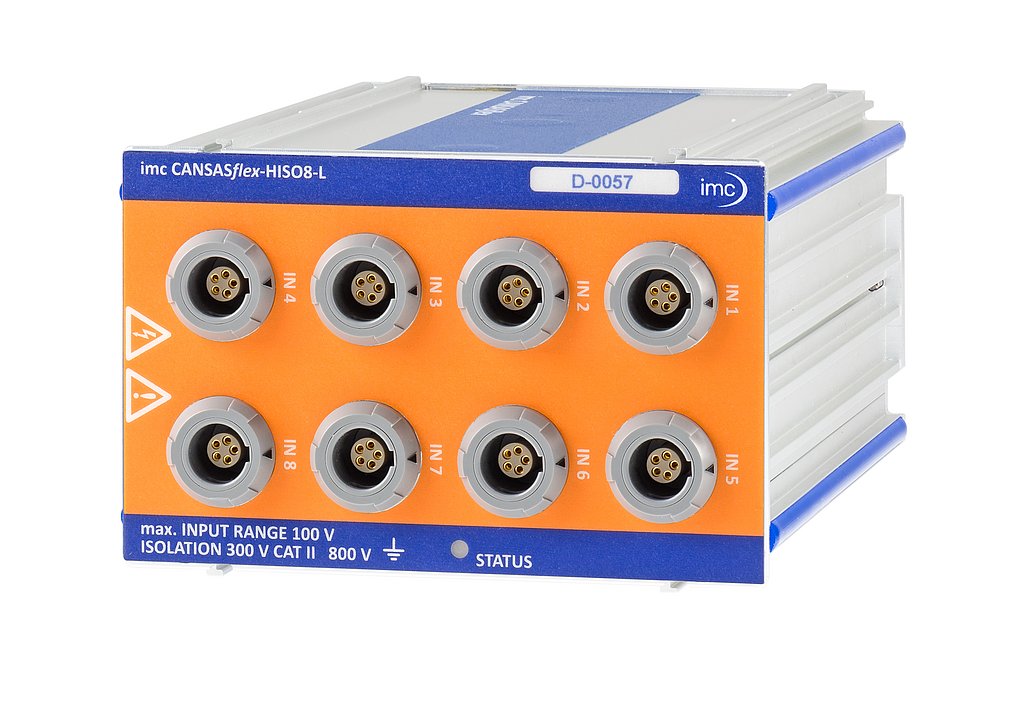

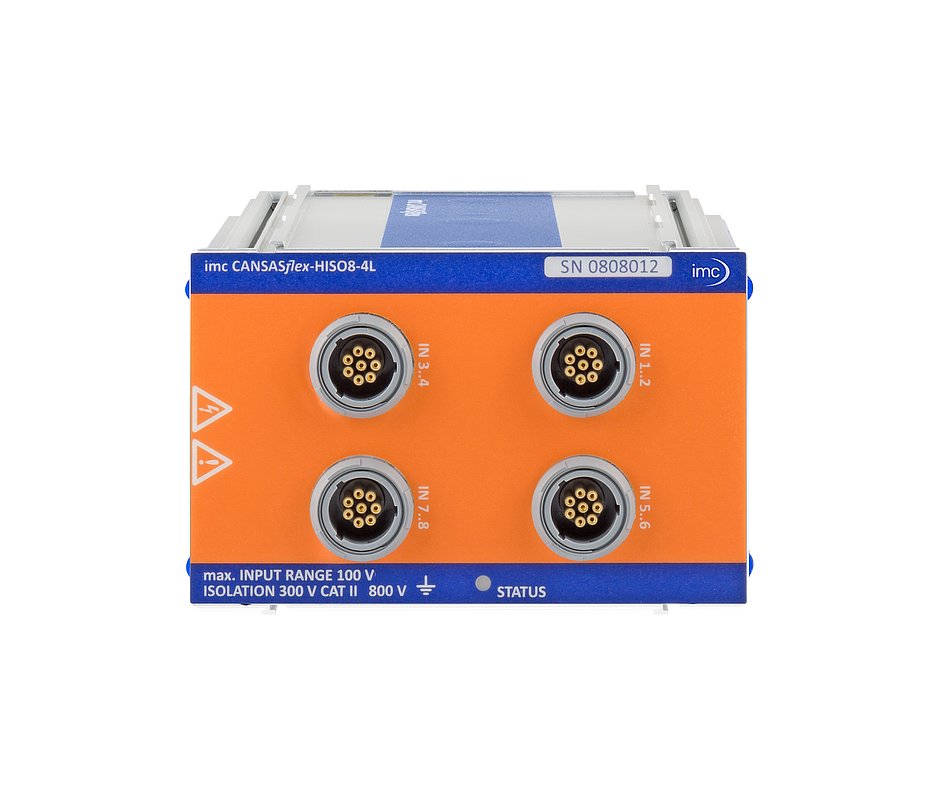

imc CANSASflex-HISO8-L

Módulos CAN aislados de alta tensión para la medición de sondas PT100/1000 y de baja tensión.

El módulo de medición de bus CAN imc CANSASflex-HISO8-L permite una medición segura y precisa de sondas de temperatura PT100/1000 o bien, de baja tensión. Es especialmente adecuado para aplicaciones en el campo de la movilidad eléctrica.

Características más destacadas

  • 8 canales para medir PT100 / 1000 o bajos voltajes hasta 100V
  • Aislamiento: 800 V CAT I, 300 V CAT II (según norma de seguridad EN 61010).
  • Conectores especiales de alta tensión (LEMO):

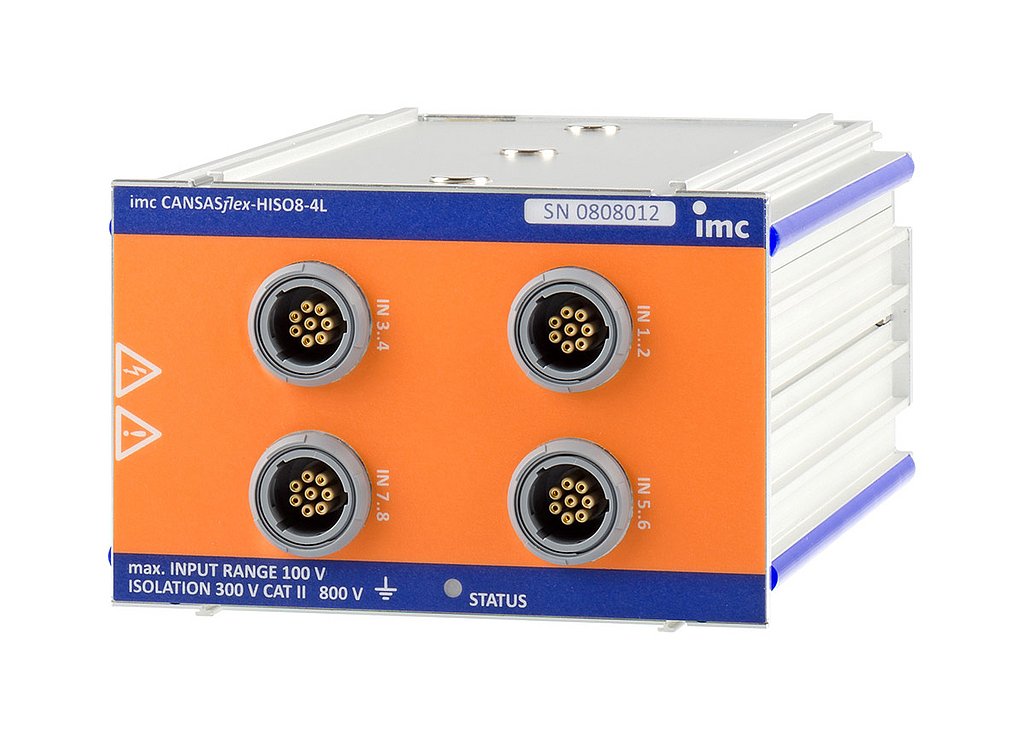

    • 4x PTx / Voltaje conector común (LEMO.2P 8-pin)
    • 8x PTx / Voltaje conector simple (LEMO.1P de 5 polos)

Aplicaciones más comunes:

  • Medición de temperatura o señales de voltaje en componentes de alta tensión de vehículos híbridos y eléctricos, tales como baterías, pilas de combustible y sistemas de suministro.
  • Entornos en los que debe garantizarse la seguridad del personal.

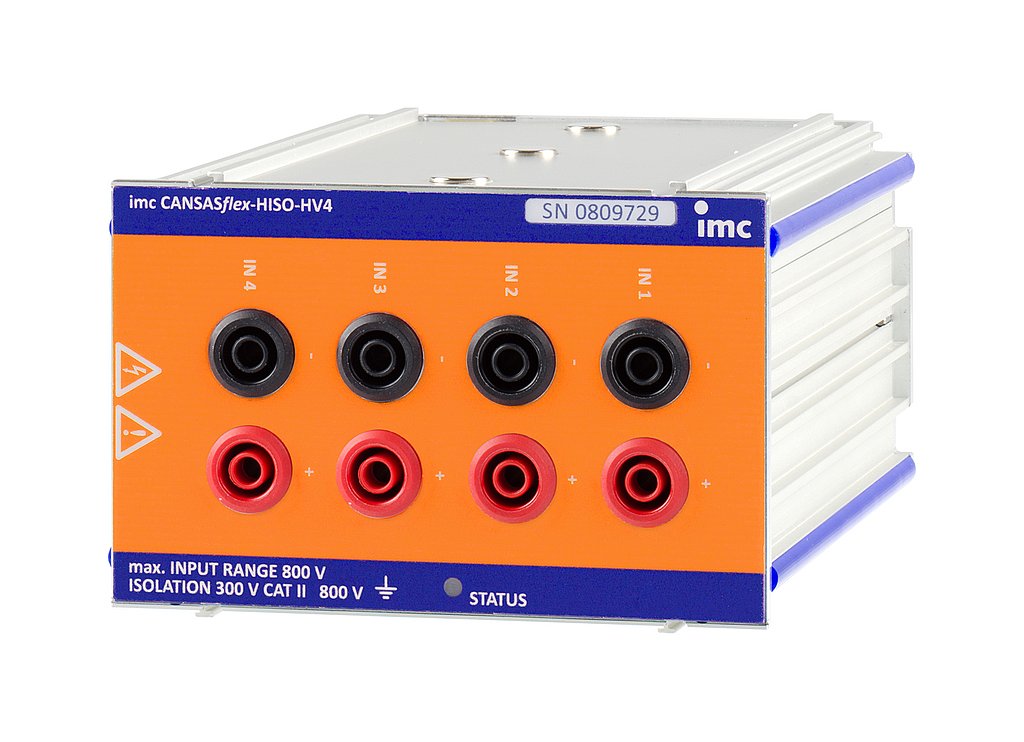

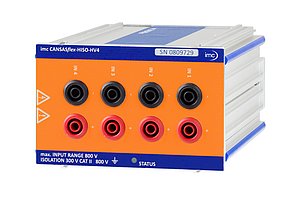

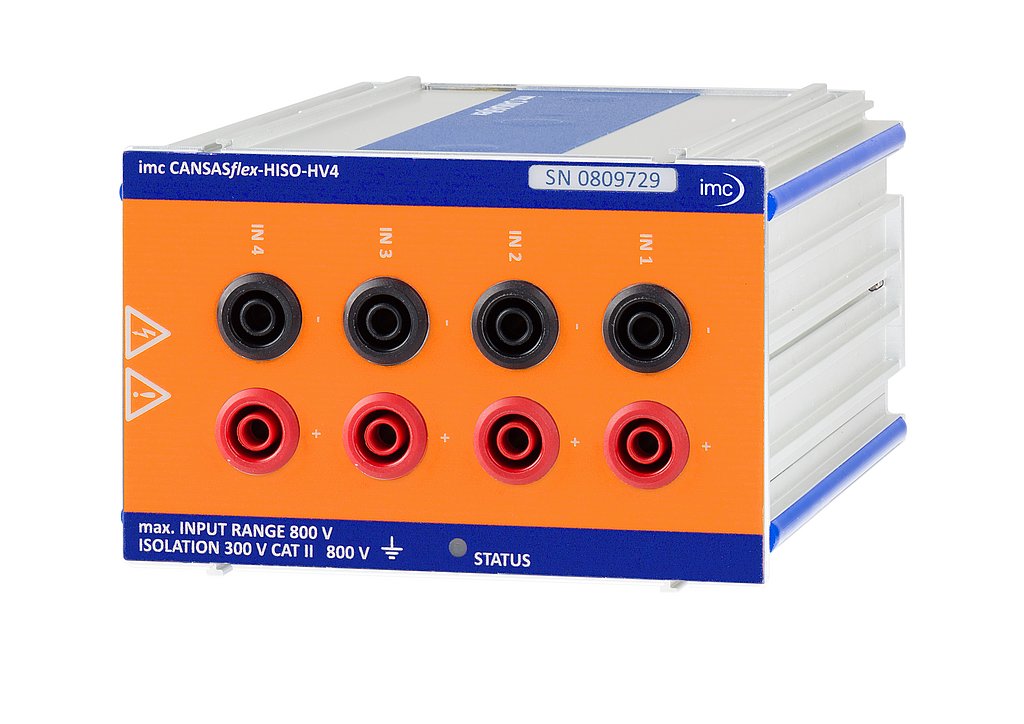

imc CANSASflex-HISO-HV4

Módulos CAN aislados de alta tensión para tensión diferencial hasta 800 V.

El módulo de medición de bus CAN imc CANSASFlex-HISO-HV4 permite la medición de tensión diferencial hasta 800V en cuatro canales independientes.

Características más destacadas:

  • Entradas aisladas galvánicamente por canal
  • Aislamiento de alta tención: canal/canal, canal/carcasa, canal/CAN y fuente de alimentación
  • Aislamiento: 800 V, 300 V CAT II (según la norma de seguridad IEC 61010)

Aplicaciones más comunes:

  • Medición y pruebas de tensión en componentes de alta tensión de vehículos híbridos y eléctricos
  • Baterías de alta tensión, sistemas eléctricos de alta tensión on-board, buses DC, convertidores de carga, subsistemas, accesorios
  • Evaluación de flujos de carga, balances energéticos y eficiencias
  • Entornos en los que se debe garantizar la seguridad del personal

imc CANSASflex-SC16

Módulos de CAN de 16 canales para la medición de voltaje, corriente (20mZ) y temperatura

El módulo de medición imc CANSASflex-SC16 es un amplificador de medición de bus CAN de 16 canales que

comprende acondicionamiento analógico de señales de sensores físicos, digitalización y salida a través de bus CAN. Las entradas diferenciales multiplexadas permiten (según la variante) la adquisición de:

  • Voltaje (100 mV a 10 V)
  • Corriente (Sonsores 20 mA)
  • Temperatura (Termopares, RTD/PT100)

Las versiones de módulo con conectores DSUB-15 admiten todos los modos de medición. Las versiones con conectores alternativos,

como entradas de termopar, solo admiten estos modos seleccionados. El módulo está disponible en carcasa corta y larga.

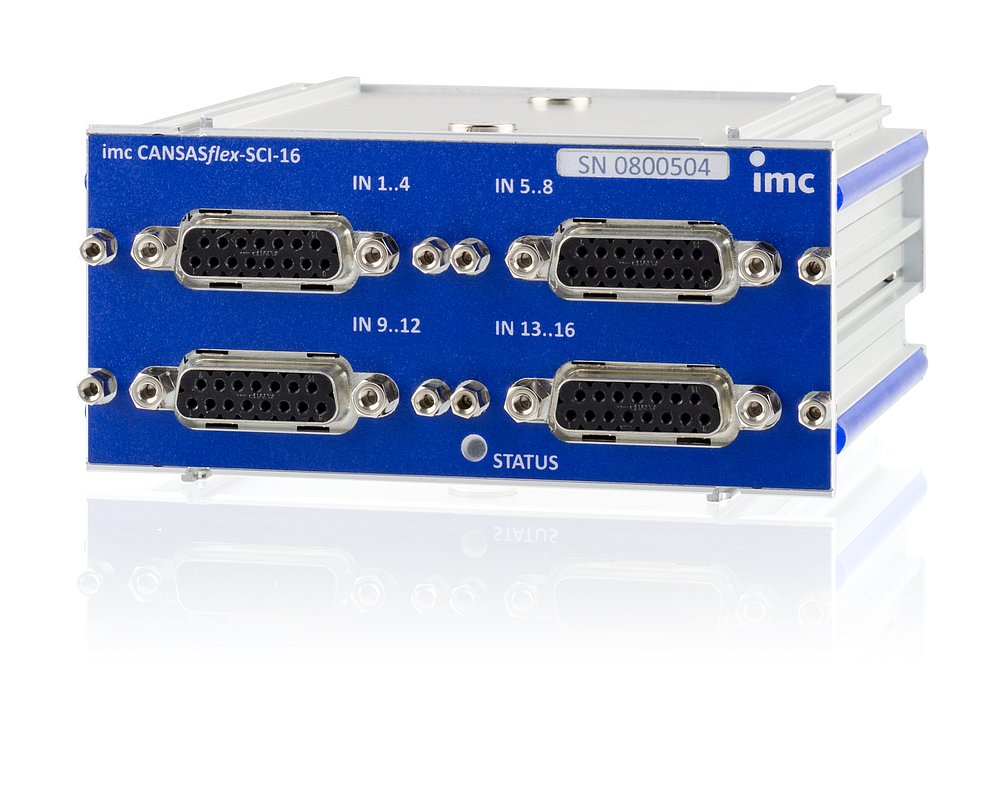

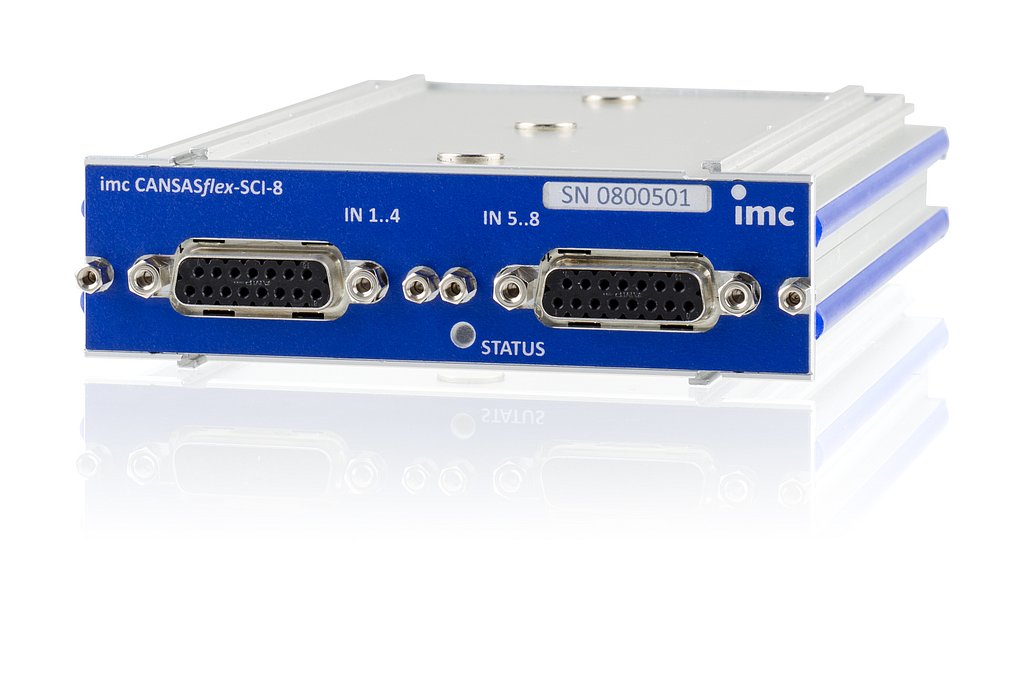

imc CANSASflex-SCI8 / SCI16

Módulo de 8 ó 16 canales para la medición aislada de tensión, corriente y temperatura

Los módulos de medición SCI16 y SCI8 son módulos de entrada analógica con 8 y 16 entradas aisladas multiplexadas, respectivamente. Se pueden conectar directamente señales de tensión de hasta 60 V, señales de corriente de hasta 20 mA, sensores Pt100 y cualquier termopar que se encuentre disponible en el mercado. Las técnicas avanzadas de procesamiento de señal proporcionan un muestreo totalmente simultáneo sin retrasos temporales relacionados con el canal, a pesar de su arquitectura multiplexada. Los sofisticados métodos de filtrado y supresión de ruido permiten mediciones de tensión y termopar altamente sensibles, incluso en los entornos más exigentes. La supresión de ruido que se consigue es más eficaz a bajas frecuencias de muestreo y disminuye a medida que aumenta la misma.

Características destacadas:

  • Los rangos de medición y las frecuencias de muestreo se pueden ajustar por canal en intervalos de 1, 2 o 5
  • Resolución de 16 bits (con procesamiento interno de 24 bits)
  • Compatible con TEDS de imc Plug & Measure (fichas técnicas electrónicas del transductor, IEEE 1451.4) Compatible con TEDS para almacenar y exportar información de sensores. Parametrización de un canal de medición con un simple clic del ratón

imc CANSASflex-DCB8

Módulo amplificador de puente con 8 canales para tensión, puentes de medición y galgas extensométricas.

Este módulo imc CANSAS-DCB8 proporciona 8 canales de puentes extensométricos dinámicos que pueden ser filtrados, amplificados y digitalizados por separado. Para la alimentación de sensores externos o para la medición de puentes, se ha integrado en el sistema un módulo de alimentación de sensores con tensiones ajustables.

Características destacadas:

  • Los rangos de medición y las frecuencias de muestreo se pueden ajustar por canal en intervalos de 1, 2 o 5
  • Resolución de 16 bits (con procesamiento interno de 24 bits)
  • Alimentación de sensor integrada
  • Compatible con TEDS de imc Plug & Measure (fichas técnicas electrónicas del transductor, IEEE 1451.4) Compatible con TEDS para almacenar y exportar información de sensores. Parametrización de un canal de medición con un simple clic del ratón.

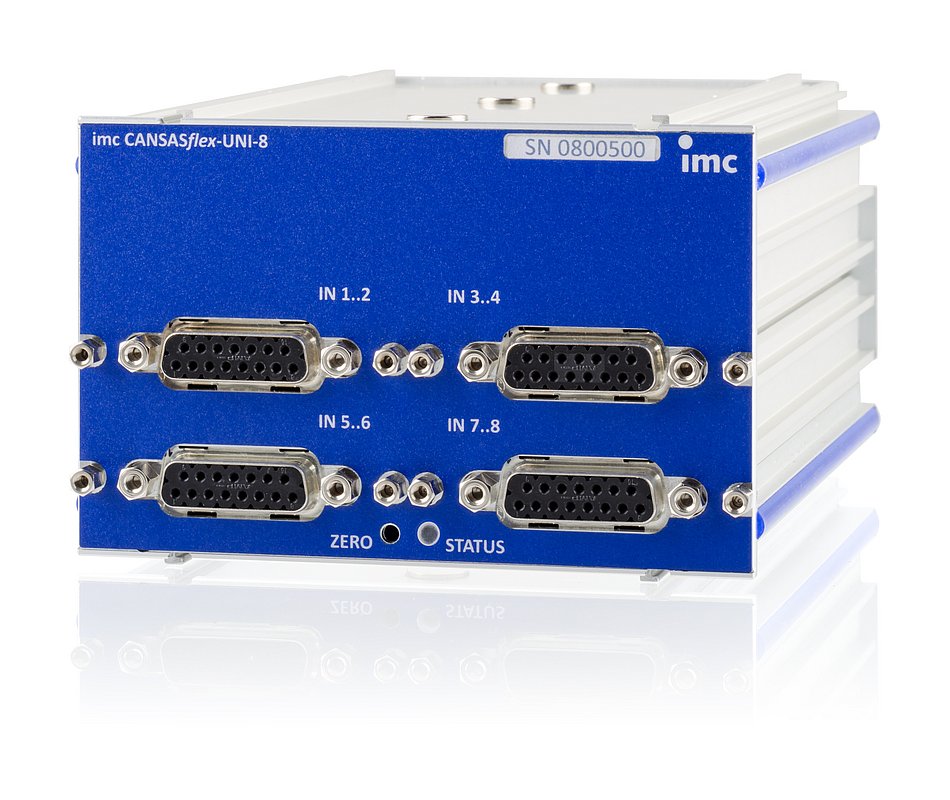

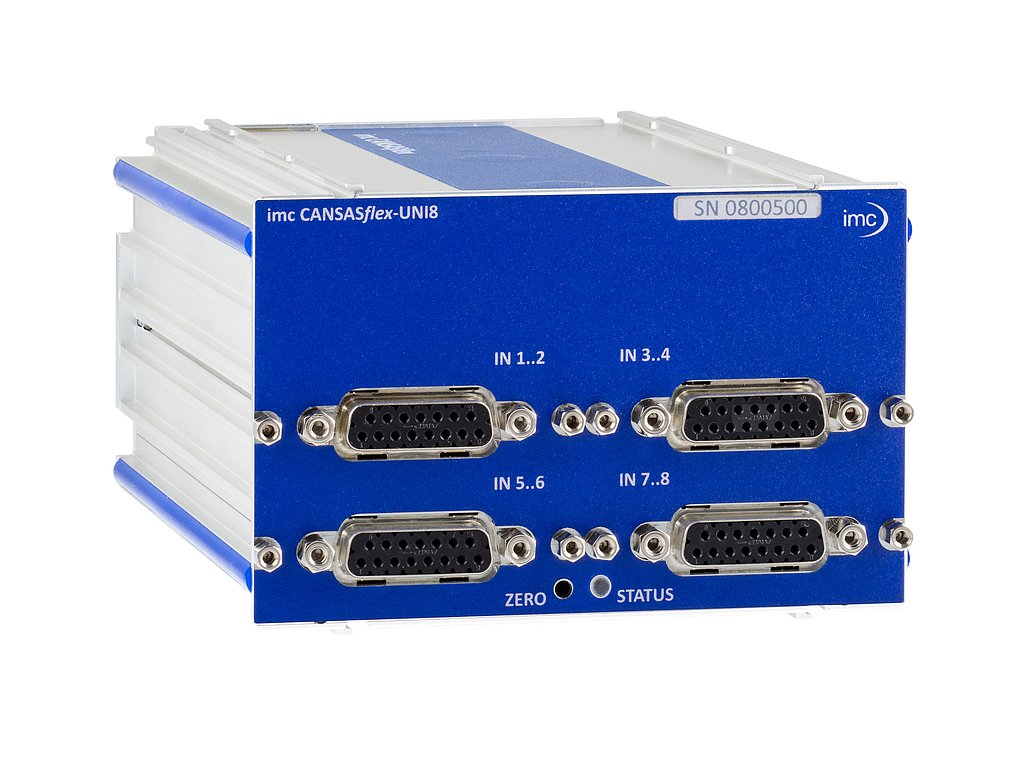

imc CANSASflex-UNI8

Módulo universal con 8 canales para tensión, corriente, termopares, PT100, puentes de medición, extensómetros y medición de resistencia.

El módulo imc CANSAS-UNI8 proporciona 8 canales versátiles polivalentes que se filtran, amplifican y digitalizan individualmente. De esta manera, imc CANSAS-UNI8 cubre una amplia gama de aplicaciones de medición física, desde temperaturas, corriente y voltaje, hasta la adquisición de señales de puentes de medición y extensómetros.

Características destacadas:

  • Los rangos de medición y las frecuencias de muestreo se pueden ajustar por canal en intervalos de 1, 2 o 5
  • Resolución de 16 bits (con procesamiento interno de 24 bits)
  • Alimentación de sensor integrada
  • Compatible con TEDS de imc Plug & Measure (fichas técnicas electrónicas del transductor, IEEE 1451.4) Compatible con TEDS para almacenar y exportar información de sensores. Parametrización de un canal de medición con un simple clic del ratón.

imc CANSASflex-INC4

Módulo para la adquisición de señales de contador de frecuencia, rotación, posición y ángulo

El CANSAS-INC4 ofrece 4 canales diferenciales que pueden utilizarse para el recuento de eventos, la medición del tiempo o una combinación de ambos. Estos modos de funcionamiento permiten la captura de sensores de contador incrementales como los que se utilizan para medir frecuencias, valores de RPM y velocidades. El umbral de conmutación y la histéresis son configurables por software con el fin de detectar episodios o impulsos para mediciones incrementales.


imc CANSASflex-DI16

Módulo de entrada digital de 16 canales

El imc CANSAS-DI16 ofrece la posibilidad de capturar hasta 16 entradas digitales a una frecuencia de muestreo máxima de 10 kHz. La captura de datos puede tomar la forma de un solo bit o de una palabra binaria sobre todas las entradas; el voltaje de entrada del módulo puede ser ajustado por software a 5 V o 24 V.


imc CANSASflex-DO16

Módulo con 16 salidas digitales

La familia de módulos imc CANSAS-DO16 dispone de 16 salidas digitales. Las salidas son configurables en dos grupos de 8 bits, ya sea en modo Open-Drain o Totem-Pole.


imc CANSASflex-DO8R / DO16R

Módulo de 8 0 16 canales, respectivamente, con salidas digitales de tipo relé.

El módulo CANSAS-DO8R o CANSAS-DO16R de imc proporciona 8 ó 16 relés, respectivamente, cada uno con un conmutador de apertura y otro de cierre. El estado de conexión después del arranque se define de forma permanente ("ON").




imc CANSASflex-PWM8

Módulo para la salida de señales moduladas por ancho de pulso.

El módulo de salida CANSAS-PWM8 genera señales moduladas por ancho de impulso, bien a partir de los valores enviados por el CAN-Bus, o bien a partir de valores calculados internamente.


imc CANSASflex-DAC8

Módulo de salida analógica de 8 canales para señales de tensión y corriente.

Este módulo CANSAS-DAC8 de imc emite las señales de corriente o de tensión elegidas por el usuario a través de 8 salidas analógicas. Las señales de salida deseadas pueden extraerse directamente a partir de un mensaje CAN o derivarse de mensajes CAN recibidos o de funciones específicas (por ejemplo, onda cuadrada, diente de sierra, etc.) por medio de las capacidades computacionales del módulo.


Soportes de montaje para imc CANSASflex
