• erhöhte Personensicherheit dank nichtleitender, optischer Sensorik
    imc CANSAS-FBG-T8

    Mediciones seguras en ambientes de alto voltaje.

  • Keine elektromagnetischen und elektrostatischen Einflüsse (EMV/ESD) im Messergebnis
    imc CANSAS-FBG-T8

    Resultados de medicion limpios gracais a la inmunidad electrostática y a las interferencias electromagnéticas (EMI/ESD)

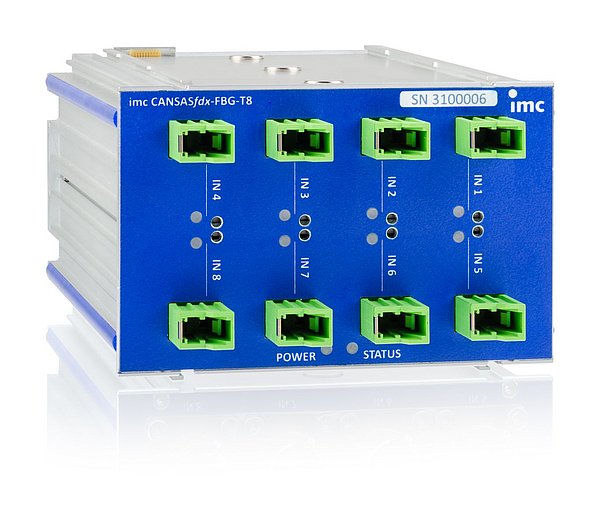

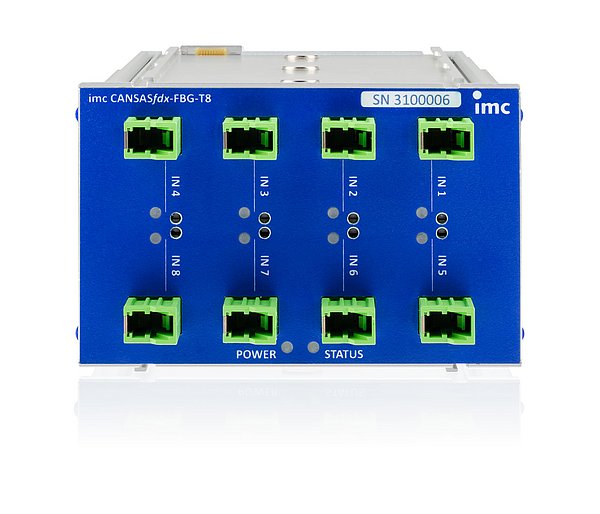

Módulo CAN de fibra óptica para la medición de temperatura

 El nuevo módulo de medición CAN de fibra óptica imc CANSAS-FBG-T8 hace más seguras y sencillas las pruebas en entornos de alta tensión. Gracias al modo de funcionamiento óptico, el punto de medición y el instrumento están completamente desvinculados. Con ocho entradas ópticas, el módulo puede medir temperaturas en niveles eléctricos arbitrarios utilizando sensores especialmente desarrollados con tecnología de fibra Bragg (FBG). Los datos se emiten a través de CAN.

De un vistazo

  • 8 canales
  • Medición de temperatura
  • Frecuencia de muestreo de 1 kHz
  • Ancho de banda de 100 Hz
  • Salida CAN

Tecnología de sensor patentada

Los sensores de temperatura de fibra óptica de imc han sido especialmente desarrollados para su uso conjunto con el módulo de medición CAN. La patente de sensor se basa en una fibra óptica monomodo con una fibra de Bragg inscrita en la rejilla ("FBG"), que está integrada en una carcasa capilar de vidrio muy fina, con un diámetro de menos de 1 mm. Por lo tanto, reacciona muy rápidamente y puede instalarse en los espacios más reducidos.

Tamaño de los sensores

imc FBG-tempxxss
Propiedadesmuy pequeño y rápidoespecialmente resistente
Diámetro0.5 mm1.5 mm
Tiempo de respuesta0.2 s1.5 s
Rango operativo-40° C ... +220° C



Facil de operar y excelente tecnología de conexión

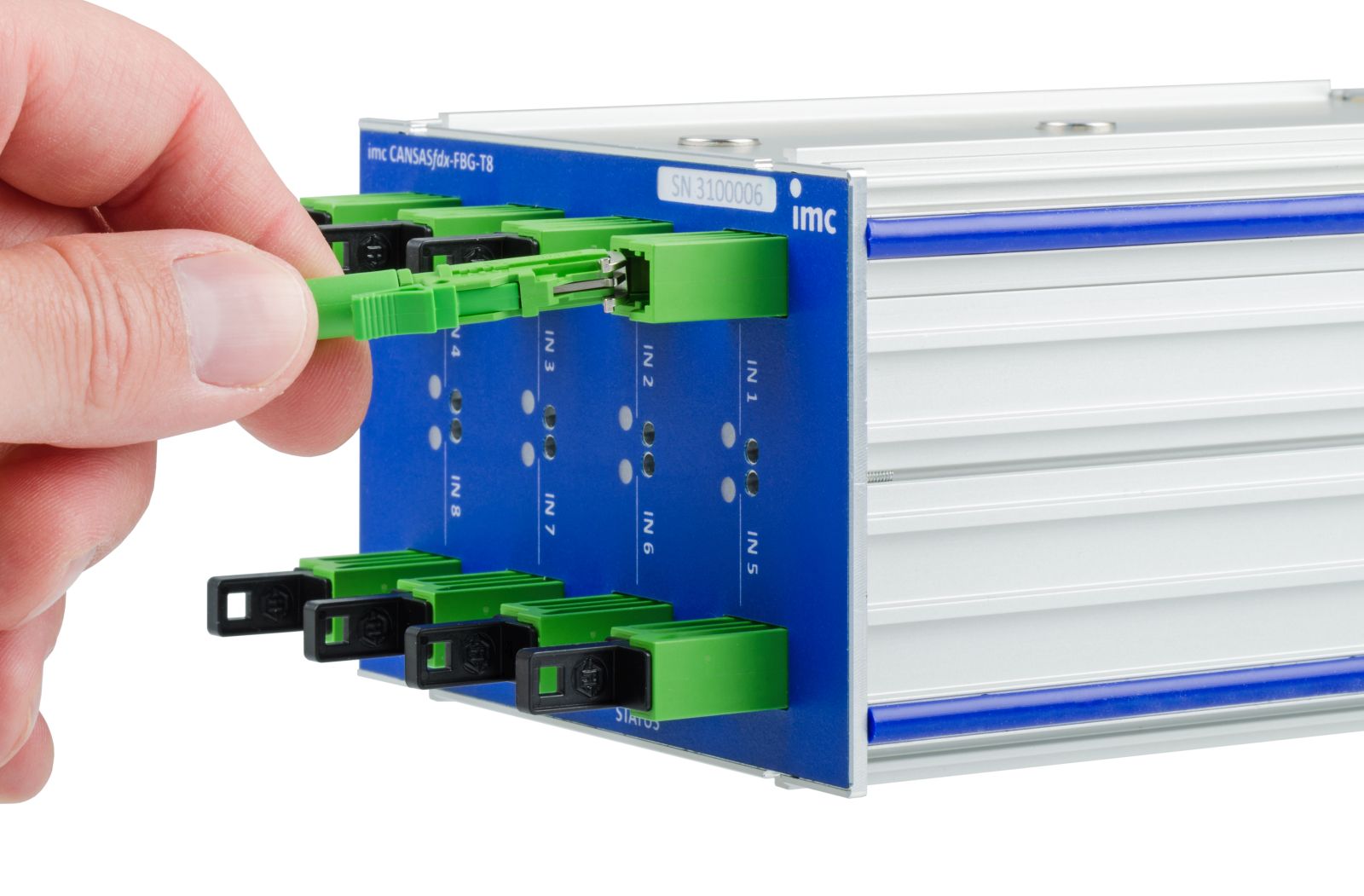

Los sensores FBG de imc están equipados con la tecnología de los conectores robusta E2000/APC. El sensor y el equipo de medición están provistos de una tapa protectora integrada, de modo que la fibra óptica está protegida contra el polvo y la suciedad. En cuanto se conecta el conector en un enchufe, la tapa se abre automáticamente. Un mecanismo de bloqueo evita que el conector se afloje accidentalmente después de la conexión. Y si el cable fuera demasiado corto, se puede extender en cualquier momento mediante un acoplamiento y un cable de conexión óptico.

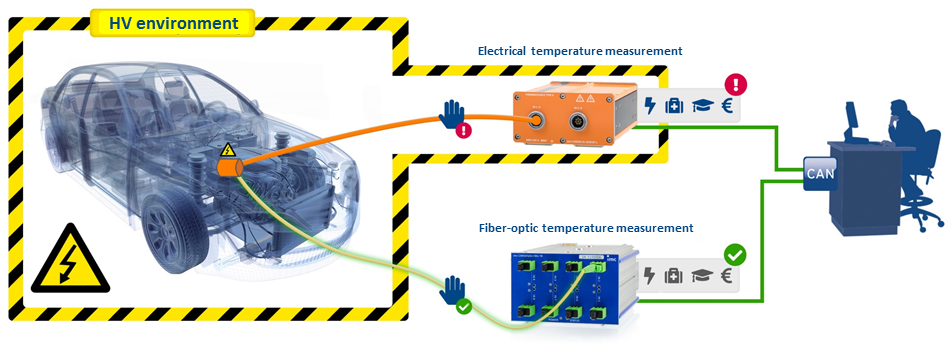

Medición segura en entornos de alta tensión

Cuando se trabaja con tensiones superiores a 50V, es obligatorio tomar medidas de protección integrales. Esto también se hace extensible a la técnica de medición en cuestión, si ésta se encuentra conectada eléctricamente. Con la tecnología de medición de fibra óptica de imc se reducen considerablemente los posibles problemas de seguridad en el trabajo: Los sensores a base de fibra no tienen conductividad eléctrica alguna. Por lo tanto, no se requiere ni equipo específico de seguridad ni capacitación especial por parte del personal de servicio. Asimismo, no es necesario el uso de complejos y costosos aislamientos para cables de alta tensión.

Resultados de medición precisos incluso en entornos de alta tensión

Los usuarios que realizan mediciones en entornos de alta tensión o en el campo de la electromovilidad se ven especialmente beneficiados por la fiabilidad de la tecnología de fibra óptica. Gracias al principio de medición óptica, esta tecnología es inmune a las interferencias electrostáticas y electromagnéticas, lo que suele ser un problema cuando se utiliza la tecnología de medición clásica en entornos de alta tensión.

Fácil manejo gracias a sus reducidos diámetros de cable

El grueso y complejo aislamiento de alto voltaje de los cables de sensores eléctricos ha quedado obsoleto, mientras que el tamaño de los cables de los sensores de fibra de FBG es de menos de un milímetro de diámetro. Por lo tanto, estos necesitan un 90% menos de espacio que los clásicos cables de alta tensión que tienen un diámetro de 3-4 mm. Esto supone una ventaja importante, especialmente en el caso de mediciones multicanal con cientos de sensores, ya que los pasacables se pueden instalar más fácilmente y encajan mejor en los conductos de alimentación más estrechos.

Medición en el interior de los circuitos en motores eléctricos

Los sensores de temperatura FBG son particularmente finos (tipo "xxs") y tienen un diámetro de sólo 0,5 mm en su zona activa. Esto facilita el montaje y permite aplicaciones completamente nuevas. Por ejemplo, los sensores se pueden insertar directamente en el circuito de los motores eléctricos sin alterar las propiedades del motor (en particular las características de campo) gracias a su pequeño tamaño. La rápida respuesta del sensor de fibra óptica permite registrar con precisión, por ejemplo, el calentamiento del circuito en condiciones de carga dinámica. Una tarea que antes apenas se podía llevar a cabo con la tecnología clásica de sensores (PT100 o termopar).

Fácil manejo

Para nosotros es muy importante que el funcionamiento sea muy sencillo y cómodo: Basta con conectar el sensor FBG de imc al módulo e introducir los datos específicos en el software de imc CANSAS, o transferirlos directamente desde la base de datos de imc SENSORS mediante Drag & Drop, y ya puede iniciarse el proceso de medición.

Fácil integración

El módulo de medición de fibra óptica puede integrarse en cualquier entorno de prueba. A través de la interfaz de bus CAN, los datos pueden enviarse directamente a un registro de datos, a un sistema de aplicación o a un entorno de automatización de pruebas.

Combina mediciones de fibra óptica y elécticas en un solo sistema

El módulo de medición CAN de fibra óptica es eléctrica y mecánicamente compatible con la serie imc CANSASflex. Esto significa que puede conectarse a cualquier módulo de medición de la serie flex a través del conector clic integrado. De este modo, se dispone de toda la gama de productos de la tecnología de medición eléctrica convencional de imc. Por supuesto, esto también es aplicable al registrador de datos inteligente CAN imc BUSDAQflex. Se puede acoplar directamente (haciendo clic), combinando así tantos módulos de medición de fibra óptica como módulos de medición eléctrica convencionales en un sistema de medición sincronizado. Se pueden cubrir de forma flexible diversas aplicaciones de medición, ensayo e incluso de control y se pueden integrar todos los principales buses tanto de vehículos como industriales.

Ejemplos de aplicación

Automoción

imc ofrece sistemas de telemetría inalámbricos sólidos y compactos para la industria de la automoción, con el fin de poder transmitir directamente los datos de medición de torsión, temperatura, fuerza y vibraciones de las piezas móviles de los vehículos de forma sencilla y sin necesidad de utilizar herramientas.

Desarrollo de motores eléctricos

Los motores eléctricos modernos se enfrentan a requisitos muy exigentes: alto par, larga vida útil y límites térmicos. Se necesitan muchas pruebas y mediciones durante el proceso de desarrollo para lograr la cuadratura del círculo, y se obtienen una información muy relevante si se consigue observar la temperatura del bobinado del motor durante el funcionamiento activo del mismo.

Hasta ahora, estas mediciones no se habían podido realizar con los termopares clásicos de alta tensión: Por un lado, los fuertes campos eléctricos y magnéticos conducen a menudo a errores en las señales de medición debido a interferencias EMI y ESD. Por otro lado, la colocación de grandes sondas de sensores de alta tensión altera la geometría del bobinado y distorsiona la distribución del campo. Esto puede perturbar la simetría y la concentricidad del motor e incluso provocar ruidos adicionales. Por lo tanto, tales alteraciones del elemento sometido a prueba podrían hacer que toda ella fuera cuestionable.

Sin embargo, los sensores FBG de 0.5 mm de diámetro pueden instalarse directamente en el bobinado sin ninguna influencia destacable. Y gracias al método de medición óptica, las señales y los resultados ya no se ven afectados por interferencias electromagnéticas.

Pantógrafos para vias férreas

El pantógrafo de un tren está sometido a grandes esfuerzos durante su funcionamiento. La lámina de apoyo está en contacto permanente con el hilo de la catenaria durante el trayecto. Esta lámina de apoyo está hecha de un material más blando para garantizar que el hilo de la catenaria no se desgaste demasiado rápido: normalmente, los materiales elegidos son el carbono o una aleación de aluminio. Durante el viaje, la lámina se ve sometida a grandes esfuerzos térmicos causados por la fricción, el arco eléctrico, etc.

Con la tecnología de medición de fibra óptica de imc, los diseñadores pueden ahora registrar las temperaturas de forma fiable y precisa directamente en el cepillo de carbono del pantógrafo. Gracias al alto rendimiento de los sensores FBG y a la alta frecuencia de muestreo de 1000 Hz, se pueden examinar incluso curvas de temperatura dinámicas para arcos eléctricos, quemados y similares. El hecho de que las mediciones se realicen a un nivel de 15.000 V es sólo una cuestión secundaria gracias a la tecnología de fibra óptica: El punto de medición y la adquisición de datos quedan totalmente desvinculados eléctricamente.
